Digitales Power Modul TH40F10030C8E-WT

DCACDC

Produktübersicht

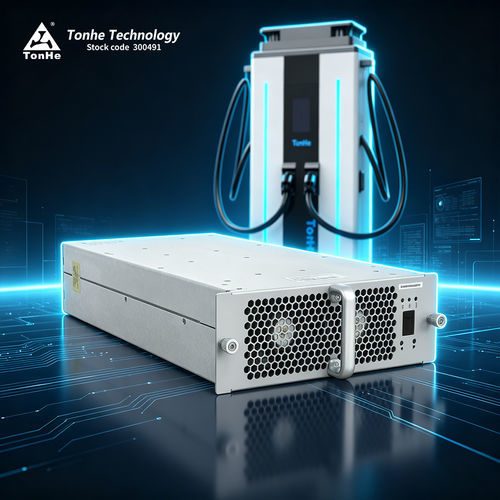

TH40F10030C8E-WT (Kunlun Series) ist ein 40 kW Leistungsmodul von Tonhe Technology, entwickelt für EV-Ladestationen. Es unterstützt 270–490 VAC Dreiphasen-Eingang in vier Leitern (3 Phasen + PE) und liefert DC-Ausgang mit voreingestellten Konstantleistungsbereichen 300–500 VDC und 600–1000 VDC.

Hauptvorteile

• Entwickelt zur Einhaltung der State Grid three-unified Größe; unterstützt breite Konstantleistungsbereiche: 300–500 V und 600–1000 V
• Sehr geringer Standby-/Blindverbrauch: Blindleistung im Standby ≤ 10 Var; Standby-Leistung ≤ 10 W
• Niedrige Verzerrung und hohe Effizienz: THD ≤ 5%, Spitzenwirkungsgrad ≥ 96%

Technische Daten

• Modell: TH40F10030C8E-WT
• Marke: Tonhe Technology
• AC-Eingang Nennspannung: 380 VAC (3W + PE); Betriebsbereich 270–490 VAC
• AC-Eingangsfrequenz: 50/60 Hz ±10%
• Eingang Leistungsfaktor: ≥ 0,99
• Eingangs-Überspannungsschutz: 487 ±10 VAC
• Eingangs-Unterspannungsschutz: 270 ±10 VAC
• Nenn-DC-Ausgangsleistung: 40 kW
• DC-Ausgangsspannungsbereich: 50–1000 VDC
• DC-Ausgangsstrombereich: 0,5–134 A
• Konstantleistungsbereiche: 300–500 VDC und 600–1000 VDC
• Spitzenwirkungsgrad: ≥ 96%
• Soft-Start-Zeit: 3–8 s
• Kurzschlussschutz: Selbst-Rücksetzschutz
• Spannungsregelgenauigkeit: ≤ ±0,5%
• Stromregelgenauigkeit: ≤ ±1%
• Stromverteilungs-Ungleichgewicht: ≤ ±5%
• THD (Ausgang): ≤ 5%

Betriebsumgebung
Betriebstemperatur: -30°C bis +70°C
Relative Luftfeuchtigkeit: 5% RH bis 95% RH, ohne Kondensation
Höhe: ≤ 2000 m (Leistungsanpassung oberhalb 2000 m)

Produktmerkmale

• Kühlung: Lüfterkühlung
• Standby-Leistungsaufnahme: ≤ 10 W
• Kommunikation: CAN (125 kbps, 5 V Pegel)
• Anzeige / Adressierung: Digitales Display und Tasten
• Unterstützte Installationsrichtungen: horizontal, seitlich stehend, umgekehrt
• Modulabmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H)
• Gewicht: ≤ 15 kg
• MTBF: 500.000 Stunden

Produktion & Prüfzentrum
Tonhe Technology verfügt über ISO9001- und IATF16949-Zertifizierungen. Produktionslinien umfassen automatisierte SMT, Wellenlöten, Beschichtung und Alterungstestlinien. Die jährliche Kapazität für Lade-Module übersteigt 500.000 Einheiten nach vollständigem Fertigungsprozess.

Prüfzentrum
CNAS-zertifiziertes EMC-Labor mit semi-anechoic 3 m-Kammer, Chroma Lasten, Hochleistungs-AC-Quellen, Leistungsmessern, Präzisions-Multimetern, Klima-Kammern (-60°C bis +150°C), AXOS8 Transient-System und Vorrichtungen zur transienten Immunität. Unterstützt abgestrahlte Emission/Immunität, Surge, EFT, DIPs und komplette Ladesystemtests.

Zertifizierungen
Unternehmens- und Produktzertifikate: ISO9001, IATF16949, CE, TÜV u. a.

Verpackung & Lieferung
Kleinmengen per Express (FedEx, DHL, UPS). Große Sendungen per See- oder Luftfracht im Container. Lieferzeit abhängig von Menge und Anpassung; Muster evtl. ab Lager; Richtzeit für Groß-/Sonderaufträge ≈ 35 Tage (zu bestätigen).

FAQ (Auszug)

• F: Welches Kommunikationsprotokoll? A: CAN (125 kbps, 5 V).
• F: Unterstützen die Module Verguss/Encapsulation? A: Ja, die Serie unterstützt Verguss.
• F: Welche Einbaurichtungen sind möglich? A: Horizontal, seitlich stehend oder umgekehrt.
• F: Lieferzeit? A: Kurz für kleine/Musterbestellungen; länger für Groß-/Sonderaufträge (z. B. ≈ 35 Tage).
• F: Zahlungsbedingungen? A: Standard 100% TT im Voraus; verhandelbar für langfristige Kooperation (z. B. 50/50 oder 30/70).
• F: Garantie? A: Standard 12 Monate ab Erhalt.
• F: Kundendienst? A: Online- und Vor-Ort-Support je nach Vertrag; 24-h-Reaktionsschema für Projektunterstützung.

Technische Daten / Spezifikationen

• Modell: TH40F10030C8E-WT
• Marke: Tonhe Technology
• AC-Eingangsspannung: 380 VAC (3W+PE); Bereich 270–490 VAC
• AC-Frequenz: 50/60 Hz ±10%
• Leistungsfaktor: ≥ 0,99
• Überspannung Eingang: 487 ±10 VAC
• Unterspannung Eingang: 270 ±10 VAC
• Nenn-DC-Ausgangsleistung: 40 kW
• DC-Ausgangsspannung: 50–1000 VDC
• DC-Ausgangsstrom: 0,5–134 A
• Konstantleistungsbereiche: 300–500 VDC; 600–1000 VDC
• Spitzenwirkungsgrad: ≥ 96%
• Soft Start: 3–8 s
• Kurzschlussschutz: Selbstrückstellung
• Spannungsregelgenauigkeit: ≤ ±0,5%
• Stromregelgenauigkeit: ≤ ±1%
• Stromverteilungsabweichung: ≤ ±5%
• Kühlung: Lüfter
• Standby-Leistung: ≤ 10 W
• Kommunikation: CAN (125 kbps, 5 V)
• Display: Digitalanzeige und Taste
• Abmessungen: 460 × 218 × 84 mm (ohne Griff)
• Gewicht: ≤ 15 kg
• MTBF: 500.000 h
