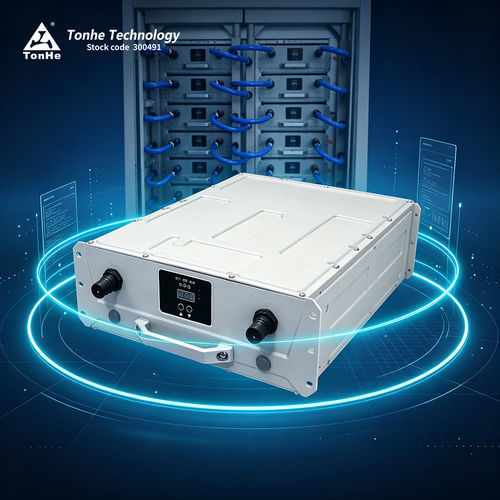

Digitales Power Modul TH40F10030C8L-WT

DCAC

Produkteinführung
TH40F10030C8L-WT ist ein flüssigkeitsgekühltes Leistungsmodul von Tonhe, entwickelt für EV-Ladestationen. Es unterstützt einen dreiphasigen Vierleiter-Eingang (dreiphasig + PE) im Bereich 323–460 VAC; Nennwert 400 VAC. Nenn-DC-Ausgangsleistung 40 kW mit konstantem Leistungsbereich 300–1000 VDC. Die Steuer-/Überwachungseinheit der Ladestation kommuniziert über CAN mit dem Modul zur Parametereinstellung, Telemetrie und Betriebssteuerung.

Produktvorteile

• Laufgeräusch: 0 dB
• Schutzart: IP65
• Großer Betriebstemperaturbereich: -40 °C bis +75 °C
• Lebenserwartung >10 Jahre, wartungsarm
• Spitzenwirkungsgrad ≥97%

Parametrische Leistung
Modell: TH40F10030C8L-WT
Nennausgangsleistung DC: 40 kW
Ausgangsspannungsbereich DC: 300–1000 VDC
Ausgangsstrombereich DC: 0,5–133,3 A
Konstanter Leistungsbereich: 300–1000 VDC
Spitzenwirkungsgrad: ≥97%
Softstart-Zeit: ≤3 s
Spannungsregelungsgenauigkeit: ≤±0,5%
Stromregelungsgenauigkeit: ≤±1%
Ungleichgewicht Stromverteilung: ≤±5%
Kurzschlussschutz: Self-Rollback-Schutz

AC-Eingang
Nennspannung: 400 VAC (3W+PE); Betriebsbereich 270–490 VAC
Eingangsfrequenz: 50/60 Hz ±10%
Eingangsleistungsfaktor: ≥0,99
Eingangsüberspannungsschutz: 490 ±10 VAC
Eingangsunterspannungsschutz: 270 ±10 VAC
THD: ≤±5%

Betriebsumgebung
Arbeitstemperatur: -40 °C bis +75 °C
Relative Luftfeuchte: ≤95% (keine Kondensation)
Höhe: ≤2000 m (Leistungsabfall über 2000 m)

Produktmerkmale

• Kühlmethode: Flüssigkeitskühlung
• Schutzart: IP65
• Standby-Verbrauch: <10 W
• Kommunikationsprotokoll: CAN (125 kbs, 5 V)
• Adress-Einstellung: digitales Display und Tasten
• Abmessungen (T×B×H, ohne Griff): 460×300×120 mm
• Gewicht: ≤35 kg
• MTBF: 500.000 Stunden

Produktion und Prüfung
Fertigung auf automatisierten SMT- und Montageleitungen mit Schutzbeschichtung und Alterungsprozessen. Produktverifikation umfasst EMC-Emission- und Immunitätsprüfungen sowie Umwelt- und ElektrotTests im qualifizierten Labor.

Verpackung und Versand
Verpackt für geschützten Transport. Kleine Bestellungen per Express door-to-door, große Bestellungen per See-/Luftfracht in Containern. Logistikbedingungen (z. B. FOB) verhandelbar.

FAQ (Zusammenfassung)

• Kommunikation: CAN, 125 kbs, 5 V
• Verguss (Potting): Serie unterstützt Potting auf Anfrage
• Montageart: horizontal, seitlich oder kopfüber (bei umgekehrter Montage ggf. individuelles Frontpanel erforderlich)
• Lieferzeiten: Direktverkauf ab Werk; typ. ~7 Tage für kleine Mengen (~10 Einheiten), länger für große Serien oder kundenspezifische Aufträge (~35 Tage laut Abstimmung)
• Zahlung: TT im Voraus (Konditionen verhandelbar für langfristige Zusammenarbeit)
• Anpassung: OEM/ODM-Optionen (Typenschild, Farbe, Form)
• Garantie: 12 Monate ab Lieferung

Caractéristiques / spécifications techniques

• Modell: TH40F10030C8L-WT
• Marke: Tonhe
• Schutzart: IP65
• Nennleistung DC: 40 kW
• Ausgangsspannungsbereich DC: 300–1000 VDC
• Ausgangsstrombereich DC: 0,5–133,3 A
• Nenn-AC-Eingangsspannung: 400 VAC (3W+PE); Bereich 270–490 VAC
• Eingangsfrequenz: 50/60 Hz ±10%
• Eingangsleistungsfaktor: ≥0,99
• THD: ≤±5%
• Spitzenwirkungsgrad: ≥97%
• Softstart: ≤3 s
• Spannungsregelung: ≤±0,5%
• Stromregelung: ≤±1%
• Ungleichgewicht Stromverteilung: ≤±5%
• Kühlung: Flüssigkeitskühlung
• Standby-Verbrauch: <10 W
• Kommunikation: CAN (125 kbs, 5 V)
• Abmessungen: 460×300×120 mm (ohne Griff)
• Gewicht: ≤35 kg
• MTBF: 500.000 Stunden
• Lebensdauer: >10 Jahre
