Power Modul / Voll-SiC TH40F10030C8L-WT

ACDC

Produktvorstellung

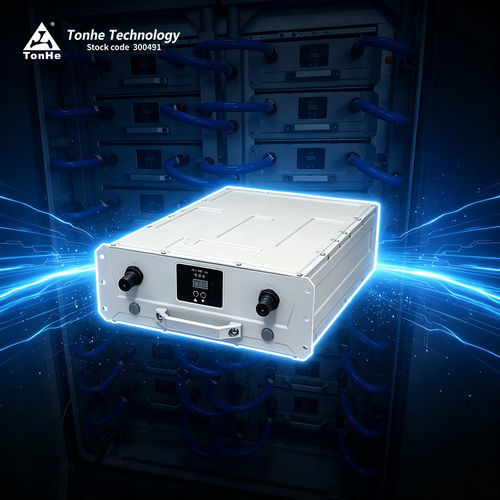

Der TH40F10030C8L-WT ist ein flüssigkeitsgekühltes Leistungsmodul von Tonhe für Ladestationen von Elektrofahrzeugen. Es liefert eine Nennausgangsleistung von 40 kW, verfügt über einen weiten DC-Ausgangsbereich und unterstützt CAN-Bus-Kommunikation mit der Überwachungs-/Steuereinheit für Parameterkonfiguration, Telemetrie und Zustandssteuerung.

Produktvorteile

• Betriebsgeräusch: 0 dB
• Schutzart: IP65
• Großer Betriebstemperaturbereich: -40℃ bis +75℃
• Nutzungsdauer > 10 Jahre, prozessfreiwartungsfrei
• Hoher Wirkungsgrad: Spitzenwirkungsgrad ≥ 97%

Parametrische Leistung (Zusammenfassung)
Modell: TH40F10030C8L-WT

AC-Eingang
Nennspannung: 400 VAC, Dreiphasen + PE; Betriebsbereich: 270–490 VAC
Eingangsfrequenz: 50/60 Hz ±10%
Eingangsleistungsfaktor: ≥0.99
Überspannungsschutz: 490±10 VAC
Unterspannungsschutz: 270±10 VAC
THD: ≤±5%

DC-Ausgang
Nennausgangsleistung: 40 kW
Ausgangsspannungsbereich: 300–1000 VDC
Ausgangsstrombereich: 0,5–133,3 A
Konstanter Leistungsbereich: 300–1000 VDC
Spitzenwirkungsgrad: ≥97%
Soft-Start-Zeit: ≤3 s
Spannungsregeltoleranz: ≤±0,5%
Kurzschlussschutz: Selbst-Rollback-Schutz
Stromregelgenauigkeit: ≤±1%
Ungleichgewicht Stromverteilung: ≤±5%

Betriebsumgebung
Betriebstemperatur: -40℃ bis +75℃
Relative Luftfeuchte: ≤95% (keine Kondensation)
Höhe: ≤2000 m (Derating über 2000 m)

Produktmerkmale
Kühlmethode: Flüssigkeitskühlung
Standby-Verbrauch: <10 W
Kommunikationsprotokoll: CAN (125 kbps, Pegel 5 V)
Adressierung: Digitalanzeige und Tastenbedienung
Abmessungen (ohne Griff): 460 × 300 × 120 mm (T × B × H)
Gewicht: ≤35 kg
MTBF: 500.000 Stunden

Produktion & Testeinrichtungen (Zusammenfassung)
Der Hersteller Tonhe verwendet automatisierte SMT-Linien und unterstützt die Serienproduktion von Lade-Modulen. Das Testzentrum umfasst ein EMC-Labor und Umwelt-/Testanlagen (abstrahlende Emission/Immunität, Klima- und Feuchteprüfkammer, AC/DC-Lasten, Leistungsanalysatoren).

FAQ (ausgewählt)

• Welches Kommunikationsprotokoll wird verwendet? CAN mit 125 kbps Baudrate und 5 V CAN-Pegel.
• Unterstützen die Module Verguss (Potting)? Ja, alle Serien unterstützen Verguss.
• Unterstützte Installationsarten: horizontal, seitlich stehend oder umgedreht (Sonder-Frontplatte für invertierte Installation verfügbar).
• Garantie: Standardgarantie 12 Monate ab Erhalt der Lieferung.

Technische Daten

• Modell: TH40F10030C8L-WT
• Marke: Tonhe
• Nennausgangsleistung: 40 kW
• AC-Eingang Nennspannung: 400 VAC (3W + PE); Bereich 270–490 VAC
• Eingangsfrequenz: 50/60 Hz ±10%
• Eingangsleistungsfaktor: ≥0.99
• Überspannungseingang: 490±10 VAC
• Unterspannungseingang: 270±10 VAC
• THD: ≤±5%
• Ausgangsspannungsbereich: 300–1000 VDC
• Ausgangsstrombereich: 0,5–133,3 A
• Konstanter Leistungsbereich: 300–1000 VDC
• Spitzenwirkungsgrad: ≥97%
• Soft-Start-Zeit: ≤3 s
• Spannungsregelgenauigkeit: ≤±0,5%
• Kurzschlussschutz: Selbst-Rollback-Schutz
• Stromregelgenauigkeit: ≤±1%
• Ungleichgewicht Stromteilung: ≤±5%
• Kühlung: Flüssigkeitskühlung
• Standby-Verbrauch: <10 W
• Kommunikation: CAN (CAN bus)
• Adresseneinstellung: Digitalanzeige und Tasten
• Betriebstemperatur: -40℃ bis +75℃
• Relative Luftfeuchte: ≤95% (keine Kondensation)
• Höhe: ≤2000 m (Derating über 2000 m)
• Schutzart: IP65
• Abmessungen (ohne Griff): 460 × 300 × 120 mm (T × B × H)
• Gewicht: ≤35 kg
• MTBF: 500.000 Stunden
• Betriebsgeräusch: 0 dB
• Lebensdauer: >10 Jahre
