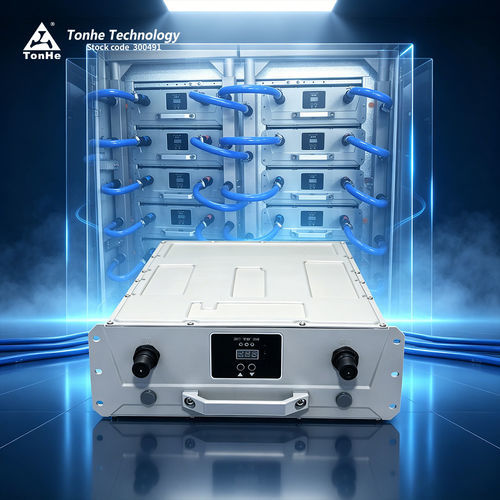

Digitales Power Modul TH40F10030C8L-WT

ACDCACDC

Produktübersicht
Der TH40F10030C8L-WT ist ein flüssigkeitsgekühltes Leistungsmodul von Tonhe Technology, entwickelt für EV-Ladestationen. Es akzeptiert dreiphasigen AC-Eingang (323–460 Vac Nennwert) und liefert bis zu 40 kW DC-Leistung mit einem voreingestellten Konstant-Ausgangsbereich von 300–1000 VDC. Die CAN-Kommunikation ermöglicht die Integration in Überwachungs- und Steuergeräte.

Wesentliche Vorteile

• Betriebsgeräusch: 0 dB
• Schutzart: IP65
• Großer Betriebstemperaturbereich: -40℃ bis +75℃
• Lebensdauer > 10 Jahre, wartungsarmes Konzept
• Hoher Wirkungsgrad: Spitze ≥ 97%

Technische Daten

• Modell: TH40F10030C8L-WT
• Nennleistung: 40 kW
• AC-Eingang: 400 VAC Nennwert (3W+PE), Betrieb 270–490 VAC, 50/60 Hz ±10%
• Leistungsfaktor: ≥0.99; THD ≤ ±5%
• DC-Ausgang: 300–1000 VDC, Strom 0.5–133.3 A; konstanter Leistungsbereich 300–1000 VDC
• Spitzenwirkungsgrad ≥97%; Softstart ≤3 s; Spannungsregelung ≤ ±0.5%; Stromregelung ≤ ±1%; Stromverteilungsungleichgewicht ≤ ±5%
• Schutzfunktionen: Eingangsüber-/unterspannung, Kurzschluss-Selbstrückstellung
• Kühlung: Flüssigkeitskühlung; Standby-Verbrauch <10 W
• Kommunikation: CAN (125 kbs, 5 V); Adressierung via Display und Tasten
• Abmessungen (ohne Griff): 460×300×120 mm (T×B×H); Gewicht ≤35 kg; MTBF 500.000 h

Installation & Kommunikation
Unterstützt horizontale, seitliche oder umgedrehte Montage. Der CAN-Bus ermöglicht Parameterkonfiguration, Telemetrie und Zustandssteuerung. Frontplattenanpassung für alternative Montageoptionen verfügbar.

Umgebung & Zuverlässigkeit
Betriebstemperatur -40℃ bis +75℃; relative Luftfeuchte ≤95% ohne Kondensation; Höhe ≤2000 m (Derating darüber). IP65-Gehäuse geeignet für Außen- und rauhe Einsatzbedingungen. MTBF und Lebensdauer ausgelegt für langfristige gewerbliche Anwendungen.

Produktion & Testzentrum
Tonhe Technology ist nach ISO9001 und IATF16949 zertifiziert. Die Fertigung umfasst automatische SMT-Linien, Wellenlöten, Konformal-Coating-Linie, Aging-Erkennung und vollständige Prüfungen. Das Testzentrum verfügt über eine CNAS-zertifizierte halb-anechoische EMC-Kammer, Chroma-Lasten und -AC-Quellen, Yokogawa-Leistungsanalysator und Klima-/Temperaturkammern für umfassende Validierung.

Zertifizierungen & Garantie
Unternehmens- und Produktzertifikate: ISO9001, IATF16949, CE und TUV für Lade-Module und Ladegeräte. Standardgarantie: 12 Monate ab Versand.

Verpackung & Versand
Verpackt für geschützten Transport. Kleine Bestellungen per Express; große Bestellungen per See-/Luftcontainer. Kundenspezifische Verpackungsoptionen für Projekte verfügbar.

FAQ (auswahl)

• Welches Kommunikationsprotokoll wird verwendet? CAN, 125 kbs, 5 V.
• Unterstützen die Module Verguss/Verklebung? Ja, alle Serien unterstützen Verguss/Verklebung.
• Welche Montagearten sind möglich? Horizontal, seitlich stehend oder umgedreht; Frontplattenanpassung möglich.
• Typische Lieferzeit? Ca. 7 Tage für ≥10 Einheiten; größere oder kundenspezifische Aufträge benötigen längere Abstimmung (z. B. ~35 Tage).
• Garantiezeitraum? Standard 12 Monate nach Erhalt.
• Kundendienst? Online- und Vor-Ort-Service je nach Vertrag; 24-Stunden-Reaktionsschema für Projekte.
