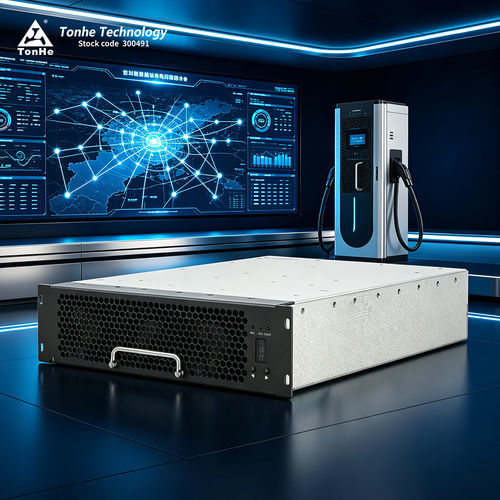

Power Modul / ACDC THWT40F10030C9E

Produktübersicht
Der THWT40F10030C9E ist ein 40-kW-DC-Lademodul für EV-Ladeanwendungen in industriellen und gewerblichen Umgebungen. Das Modul entspricht IEC61851 und IEC60664 und kann EMC-Anforderungen Klasse B erfüllen.

Produktvorteile

• Weiter Bereich für konstante Ausgangsleistung: 300–1000 VDC
• Sehr geringer Leerlaufverbrauch: <10 W
• Niedrige Gesamtklirrfaktor (THD): ≤5 %
• Großer Betriebstemperaturbereich: -40 °C bis +75 °C
• Hoher Spitzenwirkungsgrad: ≥97,2 %
• Niedriger Geräuschpegel: 60 dB bei Volllast (Raumtemperatur)

Parametrische Leistung
Modell: THWT40F10030C9E
AC-Eingang: Nennspannung 400 VAC, 3W+PE (Betrieb 340–460 VAC); 50/60 Hz ±10 %; Leistungsfaktor ≥0,99; Überspannungsschutz 490 ±6 VAC; Unterspannungsschutz 270 ±6 VAC
DC-Ausgang: Nennleistung 40 kW; Spannungsbereich 200–1000 VDC; Strombereich 8–134 A; konstante Leistungsbereiche 300–500 VDC und 500–1000 VDC; Spitzenwirkungsgrad ≥97,2 %; Softstart ≤3 s; Kurzschlussschutz mit Selbstzurücksetzung; Spannungsregelung ≤±0,5 %; Stromregelung ≤±1 %; Stromverteilungsungleichgewicht ≤±5 %; THD ≤5 %
Umgebung: Betriebstemperatur -40 °C bis +70 °C; Luftfeuchtigkeit ≤95 % RH (keine Kondensation); Höhe ≤2000 m (Herabsetzung darüber)
Mechanik: Abmessungen (ohne Griff) 437,5 × 300 × 84 mm (L × B × H); Gewicht ≤18 kg; Kühlung: Lüfterkühlung; MTBF 500.000 h
Kommunikation & Steuerung: CAN (125 kb/s, 5 V); digitales Display und Tasten für Adress-/Einstellungen; Verguss (glue filling) unterstützt

Produktion & Prüfkapazitäten
Tonhe Technology besitzt ISO9001- und IATF16949-Zertifizierungen. Die Fertigung umfasst vollautomatische SMT-Linien, Lötpasteninspektion, Wellenlötlinien, automatische Beschichtungsanlagen, Aging-Linien und komplette Montageprozesse. Die Jahreskapazität übersteigt 500.000 Module.

Zertifikate & Verpackung
CE und weitere Zertifikate sind verfügbar. Verpackung und Versand erfolgen im Produktionsablauf des Unternehmens (Verpackungsbilder auf Anfrage verfügbar).

FAQ (ausgewählt)

• Kommunikationsprotokoll: CAN, 125 kb/s, 5 V.
• Verguss: für alle Serien unterstützt.
• Installation: horizontal, seitlich stehend oder kopfüber (kopfüber erfordert Frontplatte ohne Griff).
• Lieferzeit: üblicherweise ~7 Tage für ≥10 Stk.; große/angepasste Bestellungen bis ~35 Tage.
• Zahlung: Standard TT im Voraus; Alternativen verhandelbar bei strategischer Zusammenarbeit.
• Anpassung: OEM/ODM verfügbar (Typenschild, Logo, Modell, Farbe, Form).
• Garantie: Standard 12 Monate ab Warenerhalt.
• After-Sales: Online- und Vor-Ort-Services; 24-h-Reaktionsservice für Projekte je nach Vertrag.
• Zertifizierungen: ISO9001, IATF16949, CE, TUV u.a.

Technische Daten

• Modell: THWT40F10030C9E
• Brand: Tonhe Technology
• Nennleistung: 40 kW
• Ausgangsspannungsbereich: 200–1000 VDC
• Ausgangsstrombereich: 8–134 A
• Konstante Leistungsbereiche: 300–500 VDC und 500–1000 VDC
• Spitzenwirkungsgrad: ≥97,2 %
• Leerlaufverbrauch: <10 W
• THD: ≤5 %
• Softstart-Zeit: ≤3 s
• Kurzschlussschutz: Selbstzurücksetzung
• Spannungsregelung: ≤±0,5 %
• Stromregelung: ≤±1 %
• Ungleichgewicht Stromverteilung: ≤±5 %
• Kühlung: Lüfter
• Kommunikation: CAN (125 kb/s, 5 V)
• AC-Eingang Nennspannung: 400 VAC, 3W+PE (340–460 VAC)
• Eingangsfrequenz: 50/60 Hz ±10 %
• Leistungsfaktor: ≥0,99
• Betriebstemperatur: -40 °C bis +70 °C
• Relative Luftfeuchte: ≤95 % RH (keine Kondensation)
• Höhe: ≤2000 m (Herabsetzung darüber)
• Abmessungen (ohne Griff): 437,5 × 300 × 84 mm
• Gewicht: ≤18 kg
• MTBF: 500.000 Stunden
