Digitales Power Modul TH40F10030C8E-WT

ACACDCDC

Produktübersicht

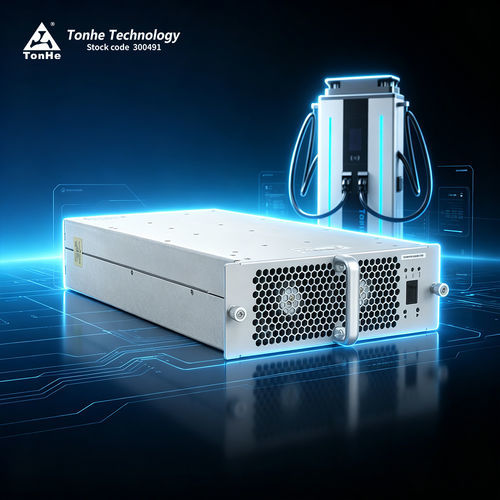

Das TH40F10030C8E-WT ist ein leistungdichtes Leistungsmodul für Ladestationen von Elektrofahrzeugen. Es akzeptiert 270–490 VAC Dreiphasen-Eingang (3W+PE) und hat eine Nennleistung von bis zu 40 kW. Voreingestellte Konstantleistungsbereiche: 300–500 VDC und 600–1000 VDC.

Produktbeschreibung
Das Modul bietet eine flexible DC-Ausgangsspannung von 50–1000 VDC und einen Ausgangsstrombereich von 0,5–134 A. Es integriert Leistungsumwandlung, Schutzfunktionen und Kommunikation für den Einsatz in Ladegeräten und kommerziellen Ladeinfrastrukturen.

Produktvorteile

• Entspricht State Grid Three-Unified Size; breite Konstantleistungsfenster: 300–500 VDC und 600–1000 VDC
• Niedrige Blindleistung im Standby: ≤10 Var
• Niedrige Total Harmonic Distortion (THD): ≤5%

Parametrische Leistung (Zusammenfassung)
Modell: TH40F10030C8E-WT
AC-Eingang: Nenn 380 VAC, 3W+PE; Betriebsbereich 270–490 VAC
AC-Frequenz: 50/60 Hz ±10%
Eingangsleistungfaktor: ≥0,99
AC-Überspannungsschutz: 487±10 VAC
AC-Unterspannungsschutz: 270±10 VAC
DC-Nennausgangsleistung: 40 kW
DC-Ausgangsspannungsbereich: 50–1000 VDC
DC-Ausgangsstrombereich: 0,5–134 A
Konstantleistungsbereiche: 300–500 VDC; 600–1000 VDC
Spitzeffizienz: ≥96%
Soft-Start-Zeit: 3–8 s
Kurzschlussschutz: selbstwiederherstellend
Spannungsregeltoleranz: ≤±0,5%
THD: ≤5%
Stromregelgenauigkeit: ≤±1%
Stromteilungsungleichgewicht: ≤±5%
Betriebstemperatur: -30℃ bis +70℃
Relative Luftfeuchte: 5%–95% RH (kein Kondensat)
Höhe: ≤2000 m (Leistungseinschränkung über 2000 m)
Kühlung: Lüfterkühlung
Standby-Leistungsaufnahme: ≤10 W
Kommunikation: CAN (125 kbps, 5 V)
Adress-Einstellung: digitales Display und Tasten
Modulabmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H)
Gewicht: ≤15 kg
MTBF: 500.000 Stunden

Produktionszentrum
Fertigung gemäß ISO9001 und IATF16949. Anlagen: vollautomatische SMT-Linien, Lotpastendruck und -inspektion, Wellenlötlinie, Schutzbeschichtungsline und Aging-Testlinien. Jährliche Kapazität über 500.000 Module nach vollständigem Produktionsprozess.

Testzentrum
Tests im CNAS- und DiLAC-zertifizierten EMC-Labor mit 3 m halb-anekoischer Kammer, Chroma Last-/Netzgerät, Yokogawa WT1800 Leistungsmessgerät, hochwertige Multimeter, Klima- und Feuchteprüfkammern, AXOS8-System für Surge/EFT/DIP und Transienten-Immunitätsausrüstung.

Zertifikate & Export
Relevante Zertifizierungen: CE, TUV sowie Qualitätsmanagementzertifikate. Produkte werden in mehrere Länder und Regionen exportiert.

Verpackung & Versand
Kleinaufträge werden meist per internationalem Express versendet; große Sendungen per See- oder Luftcontainer. FOB Shijiazhuang wird häufig für Containerlieferungen verwendet.

FAQ (ausgewählt)

• F1: Welches Kommunikationsprotokoll wird verwendet? A: CAN; Baudrate 125 kbps; Pegel 5 V.
• F2: Unterstützen die Module Verguss/Die-Casting? A: Ja, Verguss (glue filling) wird für die gesamte Serie unterstützt.
• F3: Welche Installationsarten sind möglich? A: Horizontal, seitlich stehend oder kopfüber; bei kopfüberer Montage kann eine Frontplattenanpassung erforderlich sein.
• F4: Wie werden Lieferungen abgewickelt? A: Kleine Aufträge per Express (door-to-door); große Aufträge per See- oder Luftcontainer.
• F5: Lieferzeit? A: Abhängig von der Menge; kurze Lieferzeiten für Standardprodukte möglich (z. B. ~7 Tage für bestimmte kleine Mengen); größere/ kundenspezifische Aufträge erfordern Abstimmung.
• F6: Zahlungsbedingungen? A: Standard 100% TT im Voraus; verhandelbar für Langzeitkooperationen.
• F7: Kundenspezifische Optionen? A: OEM/ODM verfügbar: Typenschild, Logo, Modellnummer, Farbe und Form anpassbar.
• F8: Garantiezeit? A: 12 Monate ab Erhalt.
• F9: Kundendienst? A: Online- und Vor-Ort-Service je nach Vertrag; 24-Stunden-Reaktionsschema für Projekte.

Technische Spezifikationen

• Modell: TH40F10030C8E-WT
• Marke: Tonhe Technology
• AC-Eingangsspannung: 380 VAC Nenn, 3W+PE; 270–490 VAC Betrieb
• AC-Frequenz: 50/60 Hz ±10%
• Leistungsfaktor: ≥0,99
• Überspannungsschutz: 487±10 VAC
• Unterspannungsschutz: 270±10 VAC
• DC-Nennleistung: 40 kW
• Ausgangsspannung: 50–1000 VDC
• Ausgangsstrom: 0,5–134 A
• Konstantleistungsbereiche: 300–500 VDC; 600–1000 VDC
• Spitzeffizienz: ≥96%
• Soft-Start: 3–8 s
• Kurzschlussschutz: selbstwiederherstellend
• Spannungsregelung: ≤±0,5%
• THD: ≤5%
• Stromregelung: ≤±1%
• Ungleichheit Stromteilung: ≤±5%
• Betriebstemperatur: -30℃ bis +70℃
• Relative Luftfeuchte: 5%–95% RH, kein Kondensat
• Höhe: ≤2000 m (Derating darüber)
• Kühlung: Lüfter
• Standby-Verbrauch: ≤10 W
• Kommunikation: CAN (125 kbps, 5 V)
• Adress-Einstellung: digitales Display, Tasten
• Abmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H)
• Gewicht: ≤15 kg
• MTBF: 500.000 Stunden
