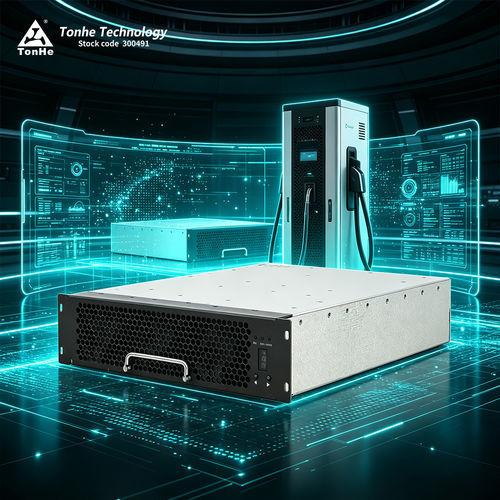

EV-Lademodul THWT40F10030C9E

DC

Produktkurzbeschreibung
THWT40F10030C9E ist ein hocheffizientes DC-Lademodul mit hoher Leistungsdichte, entwickelt von Tonhe Technology für den europäischen Markt. Das Modul entspricht IEC 61851 und IEC 60664 und kann EMC-Anforderungen der Klasse B erfüllen.

Produktvorstellung
Das Modul THWT40F10030C9E unterstützt weite Eingangs- und Ausgangsbereiche und ist für DC-Schnellladeanwendungen optimiert, die kompakte Bauform und hohe Wandlungseffizienz erfordern. Es integriert Schutzfunktionen und digitale Steuerungschnittstellen zur Systemintegration.

Produktvorteile

• Breiter Konstantleistungsbereich am Ausgang: 300–1000 VDC
• Sehr geringer Bereitschaftsverbrauch: <10 W
• Niedriger Gesamtklirrfaktor (THD): ≤5%
• Großer Betriebstemperaturbereich: -40 °C bis +70 °C (Spezifikation)
• Hohe Umwandlungseffizienz: Spitzeneffizienz ≥97,2%
• Niedriger Geräuschpegel: ≈60 dB bei Volllast (Raumtemperatur)

Parametrische Leistung
Modell: THWT40F10030C9E
Wechselstromeingang: Nennspannung 400 VAC, 3W+PE; Betrieb 340–460 VAC; Frequenz 50/60 Hz ±10%; Leistungsfaktor ≥0,99; Überspannungsschutz 490±6 VAC; Unterspannungsschutz 270±6 VAC.
Gleichstromausgang: Nennleistung 40 kW; Ausgangsspannungsbereich 200–1000 VDC; Ausgangsstrom 8–134 A; konstante Leistungsbereiche 300–500 VDC und 500–1000 VDC; Spitzeneffizienz ≥97,2%; Softstart ≤3 s; Kurzschluss: Selbstrückstellende Schutzfunktion; Spannungsregelung ≤±0,5%; THD ≤5%; Stromregelung ≤±1%; Stromteilungsungleichheit ≤±5%.

Betriebsumgebung
Betriebstemperatur: -40 °C bis +70 °C; relative Luftfeuchte ≤95% (kein Kondensat); Höhe ≤2000 m (Derating über 2000 m).

Produktmerkmale

• Kühlung: Lüfterkühlung
• Bereitschaftsverbrauch: <10 W
• Kommunikationsprotokoll: CAN (Baudrate Module: 125 kb/s; CAN‑Pegel: 5 V)
• Adress-/Bedienungseinstellungen: digitale Anzeige und Tasten
• Modulabmessungen (ohne Griff): 437,5 × 300 × 84 mm (L × B × H)
• Gewicht: ≤18 kg
• MTBF: 500.000 Stunden

Produktionszentrum
Tonhe Technology betreibt zertifizierte Qualitätsmanagementsysteme (ISO9001, IATF16949) und Fertigungsstätten mit automatisierten SMT-Linien, Lotpasten-Druck- und Inspektionsanlagen, Wellenlötlinien, Schutzlack-Sprühlinien und Alterungsprüfständen für die Serienfertigung von Modulen.

Testzentrum
Erstklassige EMC‑Prüfmöglichkeiten mit einer semi‑anechoischen 3m‑Kammer sowie Prüfgeräten wie elektronische Lasten, AC‑Quellen, Leistungsmessgeräte, Klima‑ und Transientenprüfsysteme zur umfassenden Validierung von Ladegeräten und Modulen.

Technische Spezifikationen

• Modell: THWT40F10030C9E
• Marke: Tonhe Technology
• Nennleistung (DC): 40 kW
• Ausgangsspannung: 200–1000 VDC
• Ausgangsstrom: 8–134 A
• Konstante Leistungsbereiche: 300–500 VDC; 500–1000 VDC
• Spitzeneffizienz: ≥97,2%
• Bereitschaftsverbrauch: <10 W
• THD: ≤5%
• Spannungsregulierungsgenauigkeit: ≤±0,5%
• Stromregulierungsgenauigkeit: ≤±1%
• Stromverteilungsungleichheit: ≤±5%
• Kühlung: Lüfter
• Kommunikation: CAN (125 kb/s, 5 V)
• Betriebstemperatur: -40 °C bis +70 °C
• Relative Luftfeuchte: ≤95% (kein Kondensat)
• Höhe: ≤2000 m (Derating darüber)
• Abmessungen (ohne Griff): 437,5 × 300 × 84 mm
• Gewicht: ≤18 kg
• MTBF: 500.000 Stunden
