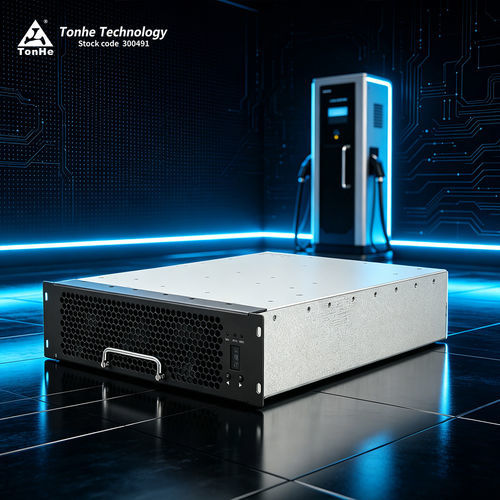

Lademodul für Elektrofahrzeug THWT40F10030C9EUR

EVDC

Produktkurzbeschreibung
THWT40F10030C9EUR ist ein hocheffizientes 40 kW DC-Ladeleistungsmodul mit hoher Leistungsdichte, entwickelt für den nordamerikanischen Markt und konform mit UL2202.

Produkteinführung
THWT40F10030C9EUR ist für die Integration in DC-Schnellladegeräte ausgelegt. Das Modul liefert 40 kW Nennleistung mit einem weiten Ausgangsspannungsbereich und unterstützt Vollgel-/Kleberfüllung zum verbesserten Umweltschutz.

Produktvorteile

• Breiter konstanter Ausgangsleistungsbereich: 300–1000 VDC
• Ultra-niedriger Standby-Verbrauch: <10 W
• Niedrige Gesamtklirrfaktor (THD): ≤5%
• Weiter Betriebstemperaturbereich: -40 °C bis +75 °C
• Hohe Umwandlungseffizienz: Spitzenwirkungsgrad ≥97,2%
• Niedriger Geräuschpegel: 60 dB bei Volllast (Raumtemperatur)

Parametrische Leistung
Modellnummer: THWT40F10030C9EUR

AC-Eingang:
Nenn-Eingangsspannung: 480 VAC, 3W+PE; Betriebsbereich 286–533 VAC
Eingangsfrequenz: 60 Hz ±10%
Eingangsleistungsfaktor: ≥0,99
Eingangs-Überspannungsschutz: 536 ±3 VAC
Eingangs-Unterspannungsschutz: 289 ±3 VAC

DC-Ausgang:
Bemessungs-Ausgangsleistung: 40 kW
Ausgangsspannungsbereich: 200–1000 VDC
Ausgangsstrombereich: 8–134 A
Konstanter Ausgangsleistungsbereich: 300–1000 VDC
Spitzenwirkungsgrad: ≥97,2%
Soft-Start-Zeit: ≤3 s
Kurzschlussschutz: automatische Rückstellung/Schutz
Spannungsregelungsgenauigkeit: ≤±0,5%
THD: ≤5%
Stromregelungsgenauigkeit: ≤±1%
Ungleichgewicht bei Stromteilung: ≤±5%

Betriebsumgebung
Arbeitstemperatur: -40 °C bis +70 °C
Relative Luftfeuchtigkeit: ≤95% RH, keine Kondensation
Höhe: ≤2000 m (Leistungsanpassung über 2000 m)

Produkteigenschaften
Kühlmethode: Lüfterkühlung
Standby-Leistungsaufnahme: <10 W
Kommunikationsprotokoll: CAN (125 kbps, 5 V)
Adresseneinstellung: Digitalanzeige, Bedienung per Tasten
Modulabmessungen (ohne Griff): 437,5 × 300 × 84 mm (L × B × H)
Gewicht: ≤18 kg
MTBF: 500.000 Stunden

Produktionszentrum
Tonhe Technology betreibt eine Produktion nach ISO9001 und IATF16949. Ausstattung umfasst vollautomatische SMT-Linien, automatische Lötpastendruck- und Inspektionsanlagen, Wellenlötprozesse, Schutzbeschichtungsanlagen und Alterungslinien zur Serienfertigung von Lademodulen.

Testzentrum
Tonhe Technology betreibt ein CNAS-zertifiziertes EMC-Labor mit einer semi-anechoischen 3 m-Kammer, Chroma Lasten, stabilen AC-Quellen, Yokogawa WT-Leistungsanalysatoren, Fluke-Messgeräten, Klimaprüfkammern, AXOS8-Testsystemen und Transienten-Immunitätsprüfständen.

Zertifikate
Zertifizierungen umfassen UL (UL2202 für dieses Produkt), CE, TUV und anerkannte Qualitätsmanagement-Zertifikate.

Verpackung & Versand
Kleine Bestellungen: Express-Kurier (FedEx, DHL, UPS) Tür-zu-Tür. Große Sendungen: Container-Versand per See oder Luft. FOB Shijiazhuang gebräuchlich.

FAQ

• Welches Kommunikationsprotokoll wird verwendet? CAN (125 kbps, 5 V)
• Unterstützen die Module Gel-/Kleberfüllung? Ja, diese Serie unterstützt Vollgel-/Kleberfüllung.
• Wie kann das Modul installiert werden? Horizontal, seitlich stehend oder umgekehrt; umgekehrte Installation kann eine kundenspezifische Frontplatte ohne Griff erfordern.
• Wie werden Sendungen abgewickelt? Kleine Bestellungen per Express; große Bestellungen per See/Luft in Containern.
• Wie lange ist die Lieferzeit? Typischer MOQ-Zeitraum: ~7 Tage für ≥10 Stk.; große/kundenspezifische Bestellungen benötigen mehr Zeit (z. B. ~35 Tage).
• Welche Zahlungsbedingungen gelten? Standard: 100% TT im Voraus; verhandelbar bei langfristiger Zusammenarbeit.
• Welche kundenspezifischen Dienste sind verfügbar? OEM/ODM: Beschriftung, Logo, Modellkennzeichnung, Farbe/Form nach Kundenwunsch.
• Wie lange ist die Garantie? Standardgarantie 12 Monate ab Erhalt.
• Gibt es After-Sales-Service? Online- und Vor-Ort-Support je nach Vertrag.

Technische Merkmale / Spezifikationen

• Modell: THWT40F10030C9EUR
• Marke: Tonhe Technology
• Leistung: 40 kW
• Ausgangsspannungsbereich: 200–1000 VDC
• Ausgangsstrombereich: 8–134 A
• Konstanter Leistungsbereich: 300–1000 VDC
• Spitzenwirkungsgrad: ≥97,2%
• THD: ≤5%
• Standby-Leistung: <10 W
• Geräuschpegel: 60 dB (Volllast, Raumtemperatur)
• Betriebstemperatur: -40 °C bis +70 °C
• Abmessungen (ohne Griff): 437,5 × 300 × 84 mm (L × B × H)
• Gewicht: ≤18 kg
• MTBF: 500.000 Stunden
