Power Modul / Voll-SiC TH40F10030C8E-WT

ACDC

Produktübersicht

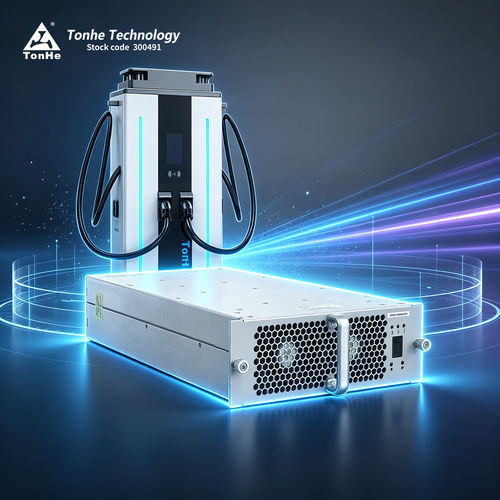

TH40F10030C8E-WT ist ein hocheffizientes, leistungsdichtes Leistungsmodul von Tonhe Technology, entwickelt für EV-Ladestationen. Es unterstützt 270–490 VAC Dreiphasen-Eingang (3φ + PE) und liefert bis zu 40 kW, mit voreingestellten konstanten Leistungsbereichen 300–500 VDC und 600–1000 VDC.

Produkteinführung
Speziell für EV-Ladestationen entwickelt, bietet das TH40F10030C8E-WT einen weiten AC-Eingangsbereich, flexible DC-Ausgangsbereiche und ein kompaktes Format zur Integration in Ladeschränke und Systeme.

Produktvorteile

• Entspricht der State Grid Drei-Einheits-Größe für Ladegeräte-Module.
• Breite Konstantleistungsbereiche: 300–500 VDC und 600–1000 VDC für verschiedene Batteriesysteme.
• Extrem niedrige Leerlauf-Blindleistung: ≤10 Var, reduziert Netzbelastung.
• Niedriger Gesamtklirrfaktor: ≤5% für verbesserte Netzqualität.

Parametrische Leistung
Modell: TH40F10030C8E-WT
AC-Eingang: Nennspannung 380 VAC, 3φ + PE; Betriebsbereich 270–490 VAC
Eingangsfrequenz: 50/60 Hz ±10%
Eingangs-Leistungsfaktor: ≥0,99
Eingangs-Überspannungsschutz: 487±10 VAC
Eingangs-Unterspannungsschutz: 270±10 VAC

DC-Ausgang: Nenn-Ausgangsleistung 40 kW
Ausgangsspannungsbereich: 50–1000 VDC
Ausgangsstrombereich: 0,5–134 A
Konstantleistungsbereiche: 300–500 VDC; 600–1000 VDC
Spitzenwirkungsgrad: ≥96%
Soft-Start-Zeit: 3–8 s
Kurzschlussschutz: Selbstrücksetzender Schutz
Spannungsregeltoleranz: ≤±0,5%
THD: ≤5%
Stromregelgenauigkeit: ≤±1%
Stromteilungsungleichgewicht: ≤±5%

Produkteigenschaften

• Kühlung: Lüfterkühlung für kontrollierte thermische Leistung.
• Leerlaufleistungsaufnahme: ≤10 W.
• Kommunikation: CAN (125 kbps, 5 V CAN-Pegel).
• Adressierung/Bedienung: Digitale Anzeige mit Tastenbedienung.
• Abmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H).
• Gewicht: ≤15 kg.
• MTBF: 500.000 Stunden.

Produktionszentrum
Tonhe Technology ist nach ISO9001 und IATF16949 zertifiziert. Die Fertigungslinien umfassen vollautomatische SMT-Anlagen, Lötpastenauftrag und -prüfung, Wellenlötlinie, automatische Schutzlackierlinie und Alterungstestlinien. Die Jahresproduktion übersteigt 500.000 Lade-Module nach integrierten Prozessen.

Testzentrum
Tonhe Technology verfügt über ein CNAS- und DiLAC-zertifiziertes EMC-Labor mit einer halbanechoischen 3-m-Kammer, Chroma-Lasten, AC-Quellen, Yokogawa-Leistungsanalysatoren, Fluke-Messgeräten und Klima-Kammern. Einrichtungen ermöglichen Tests für Surge, EFT, DIPs und transiente Immunität.

Zertifikate
Unternehmen und Produkte besitzen Zertifizierungen wie CE und TUV; Qualitätssysteme umfassen ISO9001 und IATF16949.

FAQ (ausgewählt)

• Kommunikationsprotokoll: CAN; Baudrate 125 kbps; CAN-Pegel 5 V.
• Verguss: Alle Serien unterstützen Verguss/Glue-Filling.
• Installation: Montage horizontal, seitlich oder kopfüber möglich. Frontplatte ohne Griff für umgekehrte Montage verfügbar.
• Lieferzeit: Übliche Produktionszeiten hängen von der Menge ab; Muster ggf. auf Lager. Zeiten variieren bei großen oder kundenspezifischen Bestellungen.
• Zahlungsbedingungen: Standard 100% TT im Voraus; verhandelbar für langfristige Zusammenarbeit (z. B. 50/50 oder 30/70).
• Garantie: Standardgarantie 12 Monate ab Warenerhalt.
• Kundendienst: Online- und Vor-Ort-Service gemäß Vertrag; 24-Stunden-Antwortschemata für Projekte.
• Märkte: Lade-Module und EV-Ladegeräte werden in mehrere Länder exportiert.

Spezifikationen

• Modell: TH40F10030C8E-WT
• Marke: Tonhe Technology
• AC-Eingangs-Nennspannung: 380 VAC (Betrieb 270–490 VAC)
• Eingangsfrequenz: 50/60 Hz ±10%
• Eingangs-Leistungsfaktor: ≥0,99
• DC-Nennausgangsleistung: 40 kW
• Ausgangsspannungsbereich: 50–1000 VDC
• Ausgangsstrombereich: 0,5–134 A
• Konstantleistungsbereiche: 300–500 VDC; 600–1000 VDC
• Spitzenwirkungsgrad: ≥96%
• Soft-Start-Zeit: 3–8 s
• Schutzfunktionen: Selbstrücksetzender Kurzschlussschutz
• Spannungsregelgenauigkeit: ≤±0,5%
• THD: ≤5%
• Stromregelgenauigkeit: ≤±1%
• Stromteilungsungleichgewicht: ≤±5%
• Betriebstemperatur: -30°C bis +70°C
• Relative Luftfeuchtigkeit: 5%–95% RH (keine Kondensation)
• Höhe: ≤2000 m (Leistungsanpassung oberhalb)
• Kühlung: Lüfterkühlung
• Leerlaufverbrauch: ≤10 W
• Kommunikation: CAN (125 kbps, 5 V)
• Adressierung/Bedienung: Digitalanzeige, Tastenbedienung
• Abmessungen (ohne Griff): 460 × 218 × 84 mm (L × B × H)
• Gewicht: ≤15 kg
• MTBF: 500.000 Stunden
