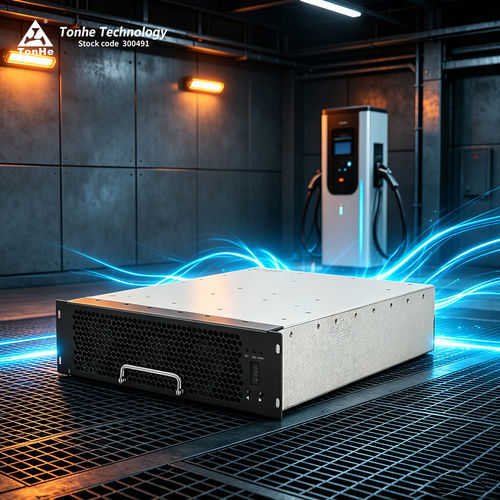

Power Modul / DC TH40F10030C7E-WT

Produktübersicht

• Der TH40F10030C7E-WT ist ein 40 kW DC-Lademodul von Tonhe, entwickelt für EV-Ladegeräte und Ladesäulen.
• Ausgangsspannung bis 1000 VDC; konstante 40 kW in den Bereichen 300–500 VDC und 600–1000 VDC.
• Gehäuse und Abmessungen kompatibel zum 30 kW Modul für einfaches Upgrade und Iteration.

Produktbeschreibung
Das TH40F10030C7E-WT ist ein intelligentes, leistungsdichtes DC-Lademodul für gewerbliche EV-Ladesysteme. Es liefert bis zu 1000 VDC Ausgang und 40 kW konstante Leistung innerhalb der angegebenen Spannungsbereiche. Das Modul verwendet intelligente Luftkühlung mit wählbaren Normal‑ und Silent‑Modi und ermöglicht Parametrierung und Statussteuerung über den CAN‑Bus sowie lokale Bedienung über Display und Tasten.

Produktvorteile

• Zwei konstantleistungsbereiche: 300–500 VDC und 600–1000 VDC für 40 kW Betrieb.
• Sehr geringer Standby‑Verbrauch: <10 W.
• Niedrige Gesamtklirrfaktor (THD): ≤5%.
• Weiter Betriebstemperaturbereich: -40℃ bis +75℃.
• Hohe Umwandlungseffizienz: Spitze ≥96%.

Parametrische Leistung
AC‑Eingang: Nennspannung 380 VAC, Drehstrom; Betriebsbereich 270–490 VAC. Frequenz 50/60 Hz ±10%. Leistungsfaktor ≥0,99. Überspannungsschutz 490±10 VAC; Unterspannungsschutz 270±10 VAC.

DC‑Ausgang: Nennleistung 40 kW. Ausgangsspannungsbereich 50–1000 VDC. Ausgangsstrombereich 0,5–134 A. Konstante 40 kW bei Ausgangsspannung 300–500 VDC oder 600–1000 VDC. Spitzenwirkungsgrad ≥96%. Soft‑Start Zeit 3–8 s. Kurzschluss: Selbstrücksetzender Schutz. Spannungsregelgenauigkeit ≤±0,5%. Stromregelgenauigkeit ≤±1%. Ungleichheit der Stromteilung ≤±5%. THD ≤5%.

Betriebsumgebung
Arbeitstemperatur: -40℃ bis +75℃. Relative Luftfeuchte ≤95% (kein Kondensat). Höhe ≤2000 m (Leistungsanpassung oberhalb 2000 m).

Produkteigenschaften

• Kühlung: Lüfter (intelligente Luftkühlung, Normal-/Silent‑Modi).
• Standby‑Leistungsaufnahme <10 W.
• Kommunikation: CAN‑Bus (Unterstützung für CAN‑Steuerung und Parameter‑Konfiguration; typ. CAN‑Baudrate 125 kbps).
• Lokale Bedienung: digitales Display und Tasten für Adressierung und Statusanzeige.
• Modulabmessungen (ohne Griff): 437,5 × 300 × 84 mm (L×B×H). Gewicht ≤16 kg.
• MTBF: 500.000 Stunden. Standardgarantie: 12 Monate ab Wareneingang.

Technische Daten

• Modell: TH40F10030C7E-WT
• Marke: Tonhe
• Nennleistung DC Ausgang: 40 kW
• DC Ausgangsspannungsbereich: 50–1000 VDC
• DC Ausgangsstrombereich: 0,5–134 A
• Konstante Leistungsbereiche: 300–500 VDC und 600–1000 VDC (40 kW)
• Spitzenwirkungsgrad: ≥96%
• Standby‑Leistungsaufnahme: <10 W
• THD: ≤5%
• Spannungsregelgenauigkeit: ≤±0,5%
• Stromregelgenauigkeit: ≤±1%
• Ungleichheit Stromverteilung: ≤±5%
• Soft‑Start Zeit: 3–8 s
• Kurzschlussschutz: Selbstrücksetzend
• Kühlung: Lüfter (intelligente Luftkühlung, Normal/Silent)
• Kommunikation: CAN‑Bus (typ. 125 kbps)
• Abmessungen (L×B×H ohne Griff): 437,5 × 300 × 84 mm
• Gewicht: ≤16 kg
• Betriebstemperatur: -40℃ bis +75℃
• Relative Luftfeuchte: ≤95% (kein Kondensat)
• Höhe: ≤2000 m (Leistungsanpassung oberhalb 2000 m)
• MTBF: 500.000 Stunden
• Garantie: 12 Monate ab Wareneingang
