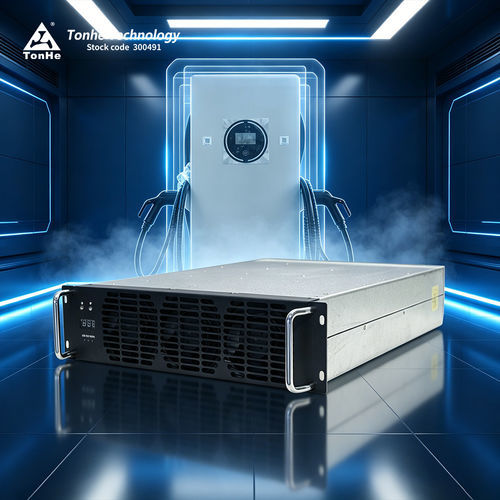

Power Modul / ACDC TH40F10030C9E-WT

Product Overview
TH40F10030C9E-WT (Taihang Series) ist ein hocheffizientes, leistungsdichtes Leistungsmodul für EV-Ladegeräte. Es unterstützt 270–490 Vac Dreiphasen-Vierleiter-Eingang (Dreiphasig + PE), liefert bis zu 40 kW und bietet einen werkseitig definierten Konstantleistungsbereich von 300–1000 VDC. Die Überwachungs-/Steuereinheit des Ladesystems kommuniziert über CAN-Bus mit dem Modul, um Betriebsparameter zu setzen, Betriebsdaten zu erfassen und den Betriebszustand zu steuern.

Product Advantages

• Niedriger Geräuschpegel: bei Volllast bis zu 60 dB (Raumtemperatur)
• Hohe Effizienz: Volllastwirkungsgrad >96 %; Spitzenwirkungsgrad ≥97,2 %
• Niedrige Blindleistung im Standby: <12 Var
• DM-Design: gewickelte Bauteile um ca. 30 % reduziert für bessere Wärmeabfuhr

Parametric Performance (summary)
Modell: TH40F10030C9E-WT
AC-Eingang: Nennspannung 380 VAC (dreiphasig, ohne Neutralleiter), Betriebsbereich 285–475 VAC; Frequenz 50 Hz; Leistungsfaktor ≥0,99; Überspannungsschutz 490±10 VAC; Unterspannungsschutz 270±10 VAC.
DC-Ausgang: Nennleistung 40 kW; Ausgangsspannungsbereich 50–1000 VDC; Ausgangsstrombereich 1–134 A; Konstantleistungsbereich: 300–1000 VDC @ 40 kW; Spitzenwirkungsgrad ≥97,2 %; Soft-Start ≤5 s; Kurzschlussschutz: Abschaltung und Sperre (zurücksetzen durch Aus-/Einschalten); Spannungsregelgenauigkeit ≤±0,5 %; THD ≤5 %; Stromregelgenauigkeit ≤±1 %; Stromteilungsungleichheit ≤±5 %.

Operating Environment
Betriebstemperatur: -40°C bis +70°C; relative Luftfeuchte 5%–95% RH (ohne Kondensation); Höhe ≤2000 m.

Product Features

• Kühlung: Lüfterkühlung
• Standby-Leistungsaufnahme: <10 W
• Kommunikationsprotokoll: CAN (125 kbps, 5 V)
• Adressierung: digitale Anzeige und Tastenbedienung
• Maße (ohne Griff): 437,5 × 300 × 84 mm (L × B × H)
• Gewicht: ≤18 kg
• MTBF: 500.000 Stunden

Production Center
Die Fertigung erfolgt nach ISO9001 und IATF16949. Einrichtungen umfassen SMT-Linien, Lötpastendruck und -prüfung, Wellenlötlinie, Schutzlackierlinie, Aging-Testlinie und komplette unterstützende Anlagen. Die jährliche Produktionskapazität übersteigt nach vollständiger Prozessintegration 500.000 Lade-Module.

Test Center
Ausgestattet mit einer semi-anechoischen 3-m-EMV-Kammer und modernen Prüfgeräten (AC/DC-Quellen, Leistungsmessgeräte, Klima-/Feuchtekammern, AXOS8-Testsystem, Transienten-Immunitätslabor). Unterstützt Abstrahlungs-/Immunitätstests, Surge, EFT, DIPs und umfassende Ladegerätesystemtests.

Packaging & Shipping
Kleinmengen: Tür-zu-Tür-Versand per Express (z. B. FedEx, DHL, UPS). Große Sendungen/Container: Versand per See- oder Luftfracht; FOB Shijiazhuang wird häufig für Container verwendet.

FAQ (selected)

• Kommunikationsprotokoll: CAN (125 kbps, 5 V).
• Verguss: alle Serien unterstützen Klebe-/Vergussfüllung.
• Installation: unterstützt horizontale, vertikale (stehend auf der Seite) und umgekehrte Montage; Frontplattenanpassung ohne Griff möglich.
• Lieferzeit: Standardlaufzeit für Kleinserien; größere oder kundenspezifische Bestellungen benötigen längere Produktionszeit (z. B. ~35 Tage für große/kundenspezifische Aufträge, abhängig von der Werkplanung).
• Zahlungsbedingungen: Standard TT im Voraus für Einzelaufträge; Bedingungen verhandelbar für langfristige Zusammenarbeit.
• Garantie: Standard 12 Monate nach Warenerhalt.
• After-Sales-Service: Online- und Vor-Ort-Service je nach Vertrag; 24-h-Reaktionsschema verfügbar.
• Zertifizierungen: Unternehmen besitzt ISO9001, IATF16949 und Produktzertifikate (z. B. CE/TUV).

Technical Specifications

• Model No.: TH40F10030C9E-WT
• Brand: Tonhe
• AC Input Voltage: 380 VAC nominal (dreiphasig), Betrieb 285–475 VAC
• AC Input Frequency: 50 Hz
• Input Power Factor: ≥0.99
• Input Overvoltage Protection: 490±10 VAC
• Input Undervoltage Protection: 270±10 VAC
• Rated DC Output Power: 40 kW
• Output Voltage Range: 50–1000 VDC
• Output Current Range: 1–134 A
• Constant Power Range: 300–1000 VDC @ 40 kW
• Peak Efficiency: ≥97.2% (Volllast >96%)
• Soft Start Time: ≤5 s
• Short-circuit Protection: Abschaltung und Sperre; erfordert Stromunterbrechung zum Zurücksetzen
• Voltage Regulation Accuracy: ≤±0.5%
• THD: ≤5%
• Current Regulation Accuracy: ≤±1%
• Current Sharing Imbalance: ≤±5%
• Cooling Method: Lüfterkühlung
• Standby Power Consumption: <10 W
• Communication Protocol: CAN (125 kbps, 5 V)
• Address Setting: digitale Anzeige und Tasten
• Dimensions (without handle): 437,5 × 300 × 84 mm (L × W × H)
• Weight: ≤18 kg
• MTBF: 500.000 Stunden
