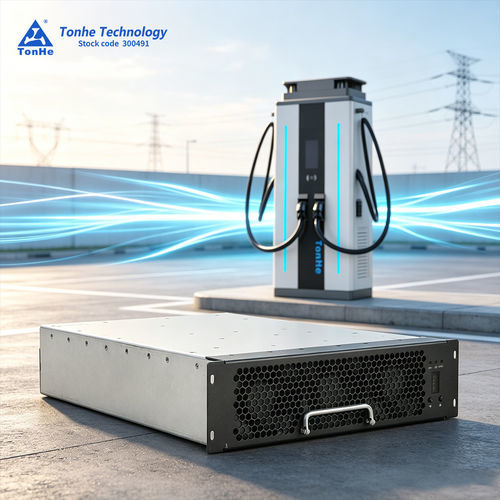

Power Modul / DC THWT40F10030C9EUR

Produktübersicht
Der THWT40F10030C9EUR ist ein hocheffizientes DC-Lademodul mit hoher Leistungsdichte, entwickelt für EV-Ladeanwendungen und konform mit UL2202 für den amerikanischen Markt.

Produktbeschreibung
Dieses 40-kW-DC-Modul bietet einen weiten Ausgangsspannungsbereich und konfigurierbaren Konstantleistungsbetrieb für Schnellladesysteme. Es ist ausgelegt für kommerzielle Ladesysteme, die hohe Wirkungsgrade, geringen Standby-Verbrauch und zuverlässige Schutzfunktionen benötigen.

Produktvorteile

• Weiter Ausgangs-Leistungsbereich: 300–1000 VDC
• Sehr niedriger Standby-Verbrauch: <10 W
• Niedrige Gesamtklirrfaktor (THD): ≤5%
• Weiter Betriebstemperaturbereich: -40 °C bis +70 °C
• Hoher Wirkungsgrad: Spitze ≥97,2%
• Niedriger Geräuschpegel: 60 dB bei Volllast (Raumtemperatur)

Parametrische Leistung
Modellnr.: THWT40F10030C9EUR

AC-Eingang:
Nennspannung: 480 VAC, 3W+PE; Betriebsbereich: 286–533 VAC
Eingangsfrequenz: 60 Hz ±10%
Eingangsleistungsfaktor: ≥0,99
Eingangsüberspannungsschutz: 289±3 VAC
Eingangsunterschutz: 536±3 VAC

DC-Ausgang:
Nenn-Ausgangsleistung: 40 kW
Ausgangsspannungsbereich: 200–1000 VDC
Ausgangsstrombereich: 8–134 A
Konstanter Leistungsbereich: 300–1000 VDC
Spitzenwirkungsgrad: ≥97,2%
Sanfter Start: ≤3 s
Kurzschlussschutz: Selbst-Rückstellschutz
Spannungsregelgenauigkeit: ≤±0,5%
THD: ≤5%
Stromregelgenauigkeit: ≤±1%
Ungleichgewicht der Stromaufteilung: ≤±5%

Betriebsumgebung
Betriebstemperatur: -40 °C bis +70 °C
Relative Luftfeuchtigkeit: ≤95% RH (keine Kondensation)
Höhe: ≤2000 m (Leistungsabfall oberhalb 2000 m)

Produkteigenschaften
Kühlmethode: Lüfterkühlung
Standby-Leistungsaufnahme: <10 W
Kommunikationsprotokoll: CAN (125 kbps, 5 V Pegel)
Adresseneinstellung: digitales Display und Tastenbedienung
Modulabmessungen (ohne Griff): 437,5 × 300 × 84 mm (L × B × H)
Gewicht: ≤18 kg
MTBF: 500.000 Stunden

Produktionszentrum
Tonhe Technology besitzt ISO9001- und IATF16949-Zertifizierungen. Die Fertigung umfasst SMT-Linien, automatische Lotpastendruck- und Inspektionssysteme, Wellenlötlinien, Schutzlackierlinie, Aging-Prüflinien und vollständige unterstützende Einrichtungen. Die Jahresproduktion von Lademodulen übersteigt nach umfassenden Produktionsschritten 500.000 Einheiten.

Prüfzentrum
Erstklassiges EMC-Labor mit CNAS-Akkreditierung. Prüfausrüstung umfasst eine 3-m-Halbanechoic-EMC-Kammer für abgestrahlte Emissionen und Immunität, Chroma elektronische Last, AC-Quelle, Yokogawa WT1800 Leistungsmessgerät, Fluke 8808A Multimeter, Klima- und Feuchteprüfkammern (-60 °C bis +150 °C), AXOS8-System für transiente/Immunitätstests und weitere geeignete Prüfgeräte für Ladegeräte.

Verpackung & Versand
Kleinbestellungen werden in der Regel per internationalem Express versandt; große Lieferungen per See- oder Luftfracht in Containern. Typische Lieferzeit: ca. 7 Tage für Chargen ≥10 Stk.; Muster häufig verfügbar. Größere oder kundenspezifische Bestellungen erfordern längere Produktionskoordination (z.B. ca. 35 Tage, abhängig von Menge und Anpassung).

FAQ (Auszug)
Kommunikationsprotokoll: CAN, 125 kbps, 5 V Pegel.
Verguss/Gelfüllung: Alle Serien unterstützen Gelfüllung (Potting).
Montage: Modul kann horizontal, kantstehend oder umgedreht installiert werden; Frontplattenanpassung für invertierte Montage möglich.
Zahlungsbedingungen: Standard 100% TT im Voraus, verhandelbar bei langfristiger Zusammenarbeit.
Garantie: 12 Monate ab Warenerhalt.
After-Sales: Online- und Vor-Ort-Serviceoptionen je nach Vertrag; 24-Stunden-Antwortplan vorhanden.

Technische Daten

• Modell: THWT40F10030C9EUR
• Marke: Tonhe Technology
• Nenn-Ausgangsleistung: 40 kW
• Ausgangsspannungsbereich: 200–1000 VDC
• Ausgangsstrombereich: 8–134 A
• Konstanter Leistungsbereich: 300–1000 VDC
• Spitzenwirkungsgrad: ≥97,2%
• THD: ≤5%
• Spannungsregelgenauigkeit: ≤±0,5%
• Stromregelgenauigkeit: ≤±1%
• Ungleichgewicht der Stromverteilung: ≤±5%
• AC-Eingang Nennspannung: 480 VAC (3W+PE); Bereich 286–533 VAC
• Eingangsfrequenz: 60 Hz ±10%
• Leistungsfaktor: ≥0,99
• Standby-Leistungsaufnahme: <10 W
• Kühlung: Lüfterkühlung
• Kommunikation: CAN (125 kbps, 5 V Pegel)
• Abmessungen (ohne Griff): 437,5 × 300 × 84 mm
• Gewicht: ≤18 kg
• Betriebstemperatur: -40 °C bis +70 °C
• Relative Luftfeuchtigkeit: ≤95% RH (keine Kondensation)
• Höhe: ≤2000 m (Leistungsabfall über 2000 m)
• MTBF: 500.000 Stunden
