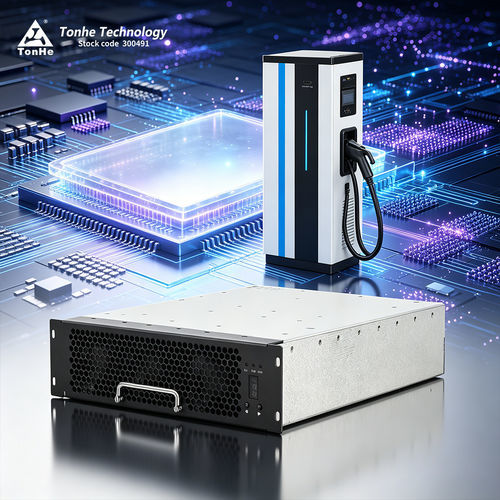

EV-Lademodul THWT40F10030C9EUR

für ElektrofahrzeugDC-SchnellladungDC

Produktübersicht

Der THWT40F10030C9EUR ist ein hocheffizientes, leistungsdichtes DC-Lademodul von Tonhe für den amerikanischen Markt und entspricht der UL2202-Norm.

Produkteinführung

Der THWT40F10030C9EUR wurde für DC-Schnellladeanwendungen entwickelt und liefert eine Nennleistung von 40 kW bei weitem Ausgangsspannungsbereich. Das Modul unterstützt vollständiges Gel-Vergießen zum verbesserten Schutz und arbeitet mit niedrigem Geräuschpegel, geeignet für kommerzielle Ladestationen.

Produktvorteile

• Breiter konstantleistungs-Bereich: 300–1000 VDC
• Sehr geringer Standby-Verbrauch: <10 W
• Niedrige Gesamtklirrfaktor (THD): ≤5%
• Breiter Betriebstemperaturbereich: -40°C bis +70°C
• Hoher Wirkungsgrad: Spitze ≥97,2%
• Niedriger Geräuschpegel: 60 dB bei Volllast (Raumtemperatur)

Parametrische Leistung

Modellnr.: THWT40F10030C9EUR
AC-Eingang - Eingangsspannung: Nennwert 480 VAC, 3W+PE, Betriebsbereich 286–533 VAC
AC-Eingang - Eingangsfreq.: 60 Hz ±10%
AC-Eingang - Leistungsfaktor: ≥0,99
AC-Eingang - Überspannungsschutz Eingang: 289±3 VAC
AC-Eingang - Unterspannungsschutz Eingang: 536±3 VAC
DC-Ausgang - Nennausgangsleistung: 40 kW
DC-Ausgang - Ausgangsspannungsbereich: 200–1000 VDC
DC-Ausgang - Ausgangsstrombereich: 8–134 A
DC-Ausgang - Konstantleistungsbereich: 300–1000 VDC
DC-Ausgang - Spitzenwirkungsgrad: ≥97,2%
DC-Ausgang - Softstart-Zeit: ≤3 s
DC-Ausgang - Kurzschlussschutz: Selbst-Rückstellschutz
DC-Ausgang - Spannungsregelgenauigkeit: ≤±0,5%
DC-Ausgang - THD: ≤5%
DC-Ausgang - Stromregelgenauigkeit: ≤±1%
DC-Ausgang - Stromteilungsungleichgewicht: ≤±5%
Betriebsumgebung - Betriebstemperatur: -40℃ bis +70℃
Betriebsumgebung - Relative Luftfeuchte: ≤95% RH, keine Kondensation
Betriebsumgebung - Höhe: ≤2000 m (Leistungsbegrenzung über 2000 m)
Produktmerkmale - Kühlmethode: Lüfterkühlung
Produktmerkmale - Standby-Verbrauch: <10 W
Produktmerkmale - Kommunikationsprotokoll: CAN (Baudrate: 125 kbs, Pegel: 5 V)
Produktmerkmale - Adress-Einstellung: Digitale Anzeige, Tastenbedienung
Mechanik - Modulabmessung (ohne Griff): 437,5 × 300 × 84 mm (L×B×H)
Mechanik - Gewicht: ≤18 kg
Zuverlässigkeit - MTBF: 500.000 Stunden

Produktionszentrum

Tonhes Fertigungszentrum verfügt über vollautomatische SMT-Linien, automatische Lotpaste-Druck- und Prüfmittel, Wellenlötlinie, automatische Lackierlinie, Aging-Tests und vollständige Unterstützungsanlagen. Das Unternehmen folgt den Qualitätsmanagementsystemen ISO9001 und IATF16949 und besitzt hohe Produktionskapazität für Ladegeräte-Module.

Testzentrum

Tonhe betreibt ein akkreditiertes EMC-Labor mit einer semi-anechoischen 3-m-Kammer, Chroma-Lasten, AC-Quellen, hochleistungsfähigen Leistungsmessgeräten, Klima-/Feuchte-Kammern und Transienten-Immunitätstestsystemen für Emissions-, Immunitäts- und Ladesystemtests.

Verpackung & Versand

Produkte werden versandfertig verpackt. Kleine Bestellungen werden in der Regel per Express (z. B. FedEx, DHL, UPS) versendet; große Sendungen per See- oder Luftfracht in Containern je nach Bestellmenge.

FAQ (ausgewählt)

• Welches Kommunikationsprotokoll haben die Module? — CAN (125 kbs, 5 V).
• Unterstützen die Module Gel-Verguss? — Ja, alle Serien unterstützen Gel-Verguss.
• Welche Installationsarten sind möglich? — Horizontal, seitlich stehend oder kopfüber (kopfüber kann eine andere Frontplatten-/Griffkonfiguration erfordern).
• Typische Lieferzeit? — Kleine Mengen oder Muster können schneller versandt werden; Produktionszeit variiert mit Bestellgröße (z. B. ~7 Tage für kleine Mengen unter bestimmten Bedingungen).
• Zahlungsbedingungen? — Standard: Vorkasse per TT; Abweichungen verhandelbar für langfristige Kooperation.
• OEM/ODM/Anpassung verfügbar? — Ja: Typenschild, Logo, Modellnummer, Farbe und Form anpassbar.
• Garantie und Kundendienst? — Standardgarantie 12 Monate ab Versand; Online- und Vor-Ort-Support je nach Vertrag.

Technische Spezifikationen

• Modell: THWT40F10030C9EUR
• Marke: Tonhe Technology
• Nennleistung: 40 kW
• Ausgangsspannungsbereich: 200–1000 VDC
• Ausgangsstrombereich: 8–134 A
• Konstantleistungsbereich: 300–1000 VDC
• Spitzenwirkungsgrad: ≥97,2%
• THD: ≤5%
• Standby-Leistung: <10 W
• Geräuschpegel: 60 dB (Volllast, Raumtemperatur)
• Betriebstemperatur: -40℃ bis +70℃
• Kühlung: Lüfterkühlung
• Kommunikation: CAN (125 kbs, 5 V)
• Abmessungen (L×B×H): 437,5 × 300 × 84 mm (ohne Griff)
• Gewicht: ≤18 kg
• MTBF: 500.000 Stunden
