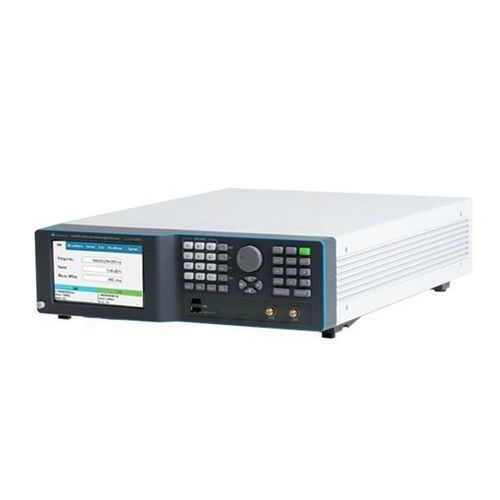

Signal-Generator LSX4092B

MikrowellenRF2-Kanal

Übersicht
Die Lucid-X (LSX) Familie ist eine kompakte, modulare Reihe von Mikrowellen-Signalgeneratoren, erhältlich in mehreren Bauformen (Tischgerät/Benchtop, Desktop, PXIe-Modul, Rackmount, Tragbar). Die Serie bietet sehr niedrige Phasen-Rauschwerte bis 40 GHz, unterstützt kohärente Mehrkanal-Betriebsarten und bietet erweiterte analoge sowie Impulsmodulationsfunktionen.

Hauptmerkmale

• Frequenzbereich bis 40 GHz (Lucid-X Familie)
• Zweikanal-Benchtop-Konfiguration (LSX4092B)
• Schnelles Frequenzumschalten: <10 μs (Ultra-Fast-Option verfügbar)
• Kohärentes Frequenzumschalten für phasenkohärente Mehrkanal-Anwendungen
• Analoge Modulation: AM, FM, PM, Sweep und Pulsmodulation
• Phasenrauschen (typisch): -148 dBc/Hz @100 MHz (10 kHz Offset); -133 dBc/Hz @1 GHz (10 kHz Offset); -114 dBc/Hz @10 GHz (10 kHz Offset)
• Harmonische typ. -50 dBc; nicht-harmonische Spurious typ. -90 dBc
• Pulsmodule On/Off-Verhältnis typ. 70 dB; Anstiegs-/Abfallzeiten <15 ns
• Schnittstellen: LAN, USB, SPI
• Steuerung & Programmierung: SCPI/VISA; unterstützt via Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel enthalten

Detaillierte Fähigkeiten
Signalintegrität und Reinheit
Die Lucid-X Familie liefert hohe spektrale Reinheit über den gesamten 40-GHz-Bereich. Typische Phasenrauschwerte bei 10 kHz Offset: -148 dBc/Hz (100 MHz), -133 dBc/Hz (1 GHz), -114 dBc/Hz (10 GHz). Harmonische- und Spurious-Leistungen machen die LSX-Serie geeignet als Lokaloszillatoren, ADC/DAC-Clocking, Intermodulationsmessungen und andere anspruchsvolle RF-Anwendungen.

Schnelles Frequenzumschalten
Ultra-schnelles Frequenzumschalten im Mikrosekundenbereich reduziert Totzeiten in automatisierten Testabläufen und ermöglicht realistische Simulation von Frequency-Hopping-Wellenformen, wie sie in Radar, EW und sicheren Kommunikationssystemen verwendet werden.

Analoge und Pulsmodulation
Umfangreiche analoge Modulationsfunktionen: FM (Maximale Abweichung bis 10 MHz; Raten bis 1 MHz), AM (lineare Tiefe bis 90 %; Raten bis 100 kHz), PM (Spitzenabweichung bis 360°). Pulsmodulation bietet hohes On/Off-Verhältnis (~70 dB) und sehr schnelle Anstiegs-/Abfallzeiten (<15 ns). Sweep- und Pattern/Pulse-Modi werden für komplexe Signalgenerierung unterstützt.

Steuerung und Programmierung
Für Integration und Automatisierung ausgelegt, implementieren Lucid-X Geräte SCPI über VISA. Fernsteuerung über LAN oder USB wird unterstützt; Integration für Python, MATLAB, C#/C++, NI LabVIEW verfügbar. Ein virtuelles Frontpanel ermöglicht lokale und netzwerkbasierte GUI-Steuerung.

Bestellinformationen
Modell: LSX4092B — 40 GHz Zweikanal-Mikrowellen-Benchtop-Signalgenerator
Optionen (Übersicht):

• MOD — Modulationspaket (AM, FM, PM)
• LP — Niedrigleistungsoption (-70 dBm) (Verfügbarkeit abhängig vom Formfaktor)
• ELP1 / ELP2 — Erweiterte Niedrigleistungsbereiche (pro Kanal / zwei Kanäle)
• EPR1 / EPR2 — Erweiterte Leistungsbereiche (pro Kanal / zwei Kanäle) von -130 dBm bis +27 dBm
• PLS — Pulsmodulationsoption
• PAT — Pattern-Modulationsoption
• FS — Schnelles Umschalten (100 μs) Option
• UFS — Ultra-schnelles Umschalten (10 μs) Option (für bestimmte Formfaktoren verfügbar)
• BAT / BAT2 / CHA — Batterie- und Ladeoptionen für tragbare Modelle
• W-RACK — Rack-Montagekit
• WE — Garantieverlängerung (1 Jahr)

Zubehör (Beispiele)

• 19" Einzel-Rackmontagekit (W-Rack)
• Professionelles Transportcase / Case-Kit

Technische Daten

• Modell: LSX4092B (40 GHz Zweikanal-Mikrowellen-Benchtop-Signalgenerator)
• Maximale Frequenz: bis zu 40 GHz
• Kanäle: Dual (2 Kanäle, kohärent)
• Phasenrauschen (typisch, 10 kHz Offset): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Harmonische: typ. -50 dBc
• Nicht-harmonische Spurious: typ. -90 dBc
• Schnelles Umschalten: <10 μs möglich; Bestelloptionen FS (100 μs) und UFS (10 μs)
• FM: max Abweichung bis 10 MHz; Raten bis 1 MHz
• AM: lineare Tiefe bis 90 %; Raten bis 100 kHz
• PM: Spitzenabweichung bis 360°
• Pulsmodulation: On/Off-Verhältnis ~70 dB; Anstiegs-/Abfallzeiten <15 ns
• Schnittstellen: LAN, USB, SPI
• Fernsteuerung: SCPI über VISA; unterstützt Python, MATLAB, C#/C++, LabVIEW
• Formfaktoren: Benchtop, Desktop, Rackmount, PXIe-Modul, Portable
• Typische Anwendungen: Lokaloszillatoren (STALO), Radartests, Kriegselektronik, DAC/ADC-Clocking, Beam-forming, kohärente Mehrkanal-Testaufbauten
