Signal-Generator LSX8084B

MikrowellenRF4 Kanäle

Produktübersicht

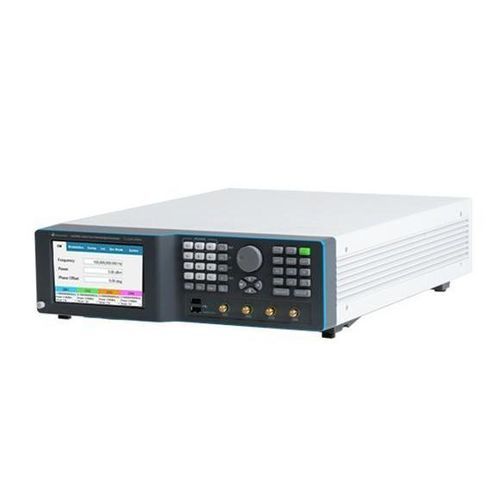

Der LSX8084B ist ein 8 GHz vierkanaliger Tisch‑Mikrowellensignalgenerator aus der Lucid‑X (LSX) Familie. Er liefert niedriges Phasenrauschen und hohe spektrale Reinheit in einem kompakten modularen Gehäuse, geeignet für den Einsatz als Tischgerät und zur Integration in skalierbare Mehrkanalsysteme.

Hauptmerkmale

• 4 kohärente Kanäle (Tischgerätkonfiguration)
• Schnelles Umschalten: Standard 100 μs; Ultra‑Fast Option <10 μs
• Kohärentes Frequenzumschalten für phasenkohärente Mehrkanalanwendungen
• Analoge Modulationen: AM, FM, PM, Sweeps und Pulse
• Pulsmuldation: hohes On/Off‑Verhältnis (typ. 70 dB); Anstiegs-/Abfallzeiten <15 ns
• FM: bis zu 10 MHz Abweichung; Raten bis 1 MHz
• AM: lineare Tiefe bis 90 %; Raten bis 100 kHz
• PM: Spitzenabweichung bis 360°
• Schnittstellen: LAN, USB, SPI; SCPI/VISA kompatibel
• Fernsteuerung & Software: virtuelle Frontplatte; APIs für Python, MATLAB, C#/C++, LabVIEW
• Kleine modulare Bauform für skalierbare Mehrkanalsysteme (PXIe, Rack, Tischgerät, tragbar)

Bestellinformationen
Modell | Beschreibung
LSX8084B | 8 GHz vierkanaliger Mikrowellensignalgenerator (Tischgerät)

Optionen (Übersicht)

• MOD — Modulationspaket (AM, FM, PM)
• LP — Niedrigleistungsoption (-70 dBm) (Verfügbarkeit je nach Bauform)
• ELP1 / ELP2 — Erweiterte Niedrigleistungsbereiche (kanalabhängige Einschränkungen)
• EPR1 / EPR2 — Erweiterter Leistungsbereich (-130 dBm bis +27 dBm) (kanalabhängige Einschränkungen)
• PLS — Pulsmodulation
• PAT — Pattern‑Modulation
• FS — Schnellumschaltung (100 μs)
• UFS — Ultra‑schnell Umschaltung (10 μs)
• W-RACK — Rack‑Montagesatz
• BAT / BAT2 / CHA — Tragbare Batterie / Ladegeräteoptionen (tragbare Bauform)
• WE — Garantieverlängerung 1 Jahr (Standardgarantie: 3 Jahre)

Technische Daten

• Produktfamilie: Lucid‑X (LSX) modulare Mikrowellensignalgeneratoren
• Modell: LSX8084B — 8 GHz, vier Kanäle, Tischgerät
• Frequenzfähigkeit der Familie: bis zu 40 GHz (Lucid‑X Familie)
• Phasenrauschen (10 kHz Offset): -148 dBc/Hz bei 100 MHz; -133 dBc/Hz bei 1 GHz; -114 dBc/Hz bei 10 GHz
• Oberwellen: typ. -50 dBc; nicht‑harmonische Störsignale: typ. -90 dBc
• Frequenzumschaltung: Standard 100 μs; Ultra‑Fast Option 10 μs
• FM: Abweichung bis 10 MHz; Raten bis 1 MHz
• AM: lineare Tiefe bis 90 %; Raten bis 100 kHz
• PM: Spitzenabweichung bis 360°
• Pulsmodulation: typ. On/Off‑Verhältnis ≈70 dB; Anstiegs-/Abfallzeiten <15 ns
• Schnittstellen: LAN, USB, SPI; SCPI/VISA kompatibel
• Fernsteuerung & Integration: Python, MATLAB, C#/C++, LabVIEW; virtuelle Frontplatte enthalten
• Einsatzbereiche: LO / STALO, Intermodulationsverzerrungsmessungen (IM), Radar, elektronische Kampfführung, kohärente Mehrkanal‑Prüfstände, Quantensteuerung, Phased‑Array / Beamforming‑Systeme
