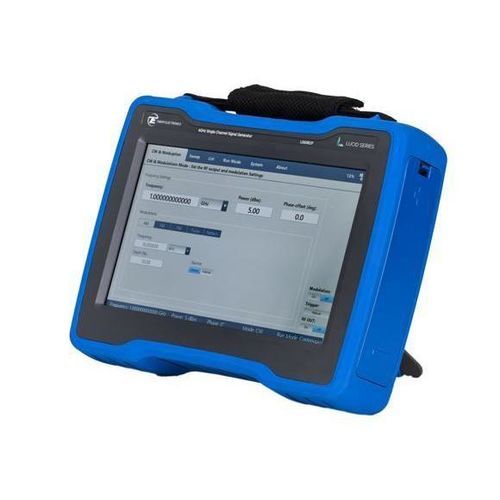

Signal-Generator LSX2091P

MikrowellenRFEinkanal

Übersicht
Die Lucid-X-Familie ist ein modularer Mikrowellen-Signalgenerator mit geringer Stellfläche, erhältlich in mehreren Bauformen (Desktop, PXIe-Modul, Benchtop, Rackmount und Portable). Entwickelt für niedriges Phasenrauschen bei einer Frequenzabdeckung bis 40 GHz, richtet sich die LSX-Familie an anspruchsvolle HF- und Mikrowellenanwendungen, die hohe spektrale Reinheit, schnelle Umschaltzeiten und vielseitige Modulationsmöglichkeiten erfordern.

Hauptmerkmale

• Kompakte, modulare Familie von Mikrowellengeneratoren (Lucid-X)
• Portables Gehäuse verfügbar (LSX2091P ist der 20 GHz einkanalige tragbare MW-Signalgenerator)
• Frequenzabdeckung bis 40 GHz (Plattformfähigkeit); LSX2091P spezifiziert als 20 GHz einkanalig
• Schnelles Umschalten: Ultra-schnelle Umschaltoption bis 10 µs; Schnellumschaltoption 100 µs
• Koherentes Frequenzumschalten für phasenkohärente Anwendungen
• Analoge und Pulsmodulation: AM, FM, PM, Sweep und Pulsmodulation integriert
• Schnittstellen: LAN, USB und SPI integriert
• Niedriges Phasenrausch-Design für LO- und Clock-Anwendungen

Funktionsdetails

• Signalintegrität und Reinheit: Phasenrauschbeispiele bei 10 kHz Offset: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz; Harmonische typ. -50 dBc; Nicht‑Harmonische typ. -90 dBc
• Analoge Modulation: FM bis zu 10 MHz maximale Abweichung und Raten bis 1 MHz; AM lineare Tiefe bis zu 90 % mit Raten bis 100 kHz; PM Spitzenabweichung bis zu 360°
• Pulsmodulation: hohes Ein/Aus-Verhältnis (typisch 70 dB) und sehr schnelle Anstiegs-/Abfallzeiten (<15 ns)
• Schnelles Frequenzumschalten: 10 µs Fähigkeit (Ultra-schnelle Umschaltoption) für Frequenzsprünge und schnelle automatisierte Testsequenzen; 100 µs Schnellumschaltoption ebenfalls verfügbar
• Steuerung & Programmierung: Industriestandard SCPI/VISA Fernsteuerung; Integration mit Python, MATLAB, C#/C++, LabVIEW; beinhaltet eine virtuelle Frontpanel-GUI für lokale oder Netzsteuerung

Relevante Dokumente / Downloads (auf der Produktseite aufgeführt)
Datenblatt (Data Sheet auf der Produktseite referenziert)
Lucid-X Portable Benutzerhandbuch
Lucid Control Panel (Software) und Programmierhandbuch
(Hinweis: Dokumentlinks auf der Seite werden über die Download-Handler der Website bereitgestellt; konsultieren Sie die Produktseite für das aufgeführte Datenblatt, Handbücher und die Software.)

Bestellinformationen (Auszug)
Modell: LSX2091P — 20GHz einkanaliger tragbarer Mikrowellen-Signalgenerator

Options-Tabelle (Optionscode — Beschreibung — anwendbare Modelle):
MOD — Modulationspaket (AM, FM, PM) — X/R/B/D/P
LP — Niedrigleistungsoption -70 dBm — D/P (für B/R/X gemäß Tabelle enthalten)
ELP1 — 1 Kanal, erweiterter Niedrigleistungsbereich (nicht verfügbar für 4 Kanäle) — B/R
ELP2 — 2 Kanäle, erweiterter Niedrigleistungsbereich (nicht verfügbar für 4 Kanäle) — B/R
EPR1 — 1 Kanal, erweiterter Leistungsbereich -130 dBm bis +27 dBm (nicht verfügbar für 4 Kanäle) — B/R
EPR2 — 2 Kanäle, erweiterter Leistungsbereich -130 dBm bis +27 dBm (nicht verfügbar für 4 Kanäle) — B/R
PLS — Pulsmodulation — X/R/B/D/P
PAT — Muster-/Pattern-Modulation — X/R/B/D/P
FS — Schnelles Umschalten 100 µs — X/R/B/D
UFS — Ultra-schnelles Umschalten 10 µs — B/R
BAT — 4‑Zellen, austauschbare Zusatzbatterie 39 Wh — P
BAT2 — 4‑Zellen, austauschbare Zusatzbatterie 98 Wh — P
CHA — Externes Ladegerät — P
LAN — USB Ethernet-Adapter — P
W-RACK — Rack-Montagekit — B/R
WE — Garantieverlängerung 1 Jahr (Standardgarantie 3 Jahre) — X/R/B/D/P

Anwendungen & Typische Einsatzfälle

• Ortsoszillator (STALO) für Radarsysteme und stabile LO-Anwendungen
• Radarprüfung und -simulation, Szenarien der elektronischen Kriegsführung (EW) und Simulation von Frequenzsprung-Bedrohungen
• Kommunikation: analoge Modulation und Signalisierung, FM/AM/PM-Simulation und -Prüfung
• Quanten- und mehrkanalige kohärente Testanwendungen (bei Verwendung mit mehrkanaligen Lucid-Varianten oder Proteus-Systemen)
• Feld-/portabele HF-Messungen und Verifikation unter Verwendung des tragbaren Formfaktors

Hinweise
Das Produkt ist Teil der Lucid-X-Familie (Lucid-Serie). Verschiedene Bauformen und Kanalanzahlen werden für Desktop-, Benchtop-, Rack- und PXIe-Integration angeboten.

Technische Daten / Spezifikationen

• Handelsbezeichnung (Modell): LSX2091P
• Formfaktor: Tragbar (Lucid portable Plattform)
• Kanäle: Ein Kanal
• Frequenz: Modellfamilie bis zu 40 GHz (LSX2091P = 20 GHz einkanalig portabel)
• Phasenrauschen (Beispiele): -148 dBc/Hz @100 MHz (10 kHz Offset); -133 dBc/Hz @1 GHz (10 kHz Offset); -114 dBc/Hz @10 GHz (10 kHz Offset)
• Harmonische: typ. -50 dBc; Nicht‑Harmonische: typ. -90 dBc
• Frequenzumschaltung: Ultra-schnelle Option 10 µs; schnelle Option 100 µs
• Analoge Modulation: AM, FM (Abweichung bis zu 10 MHz, Raten bis 1 MHz), PM (Peak 360°), Sweep
• Pulsmodulation: typisches Ein/Aus-Verhältnis ~70 dB; Anstiegs-/Abfallzeiten <15 ns
• Schnittstellen: LAN, USB, SPI
• Steuerprotokolle & Programmierung: SCPI/VISA; unterstützte Hosts: Python, MATLAB, C#/C++, LabVIEW; virtuelle Frontpanel-GUI inklusive
• Batterieoptionen (portable): BAT (39 Wh), BAT2 (98 Wh), CHA externes Ladegerät verfügbar
• Garantie: Standard 3 Jahre; optionale 1 Jahr Verlängerung verfügbar
• Erweiterbare Optionen: Erweiterte Leistungs-/Niedrigleistungsbereiche, Pattern/Puls-Modulationspakete, Rack-Montagekit
