Signal-Generator LSX8082B

MikrowellenRFEinkanal

Übersicht

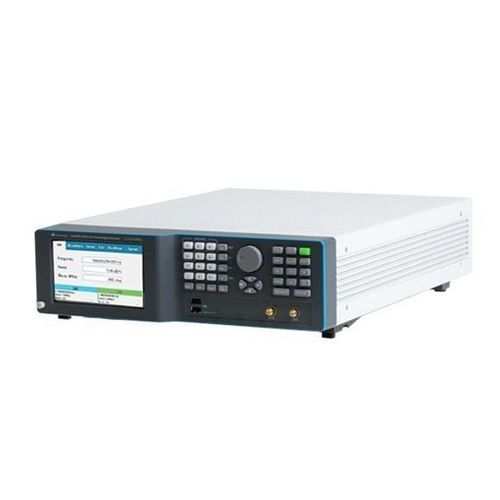

Der Lucid-X LSX8082B ist ein 8-GHz-Tischgerät (Benchtop) der Lucid-X-Familie. Die modulare, kompakte Plattform ist für niedrigen Phasenrauschen und hohe spektrale Reinheit ausgelegt. Das duale Kanalmodell eignet sich für anspruchsvolle RF-/Mikrowellen-Prüfanwendungen im Labor und im Feld.

Wesentliche Merkmale

• Schnelles Umschalten <100 μs (UFS-Option: <10 μs)
• Kohärentes Frequenzumschalten
• Analoge Modulation: AM, FM, PM, Sweep und Pulse
• Branchenführende geringe Phasenrauschen
• Integrierte Schnittstellen: LAN, USB, SPI

Detaillierte Feature-Highlights

• Signalintegrität und Reinheit: Hervorragende spektrale Reinheit über die Betriebsbandbreite. Repräsentatives Phasenrauschen (10 kHz Offset): -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Typische Oberwellen: -50 dBc; nicht-harmonische: -90 dBc.
• Analoge und Puls-Modulation: FM bis 10 MHz Abweichung (Raten bis 1 MHz); AM Tiefe bis 90% (Raten bis 100 kHz); PM Spitzenabweichung bis 360°; Pulsmodulation mit hohem on/off-Verhältnis (typ. 70 dB) und Anstiegs-/Abfallzeiten <15 ns. Pattern- und Pulse-Optionen verfügbar.
• Schnelles Frequenzumschalten: Standard schnell <100 μs; UFS Ultra-Fast Option <10 μs für Frequency-Hopping und schnelle ATE-Sequenzen.
• Steuerung und Programmierung: SCPI über VISA sowie LAN/USB/SPI. Fernsteuerung und Integration mit Python, MATLAB, C#/C++, LabVIEW. Virtuelles Frontpanel für GUI-Steuerung enthalten.

Bestellübersicht (Tabelle)
Modell: LSX8082B
Beschreibung: 8 GHz Dual-Channel Mikrowellen-Benchtop-Signalgenerator

Optionen (Beispiele)

• MOD — Modulationspaket (AM, FM, PM)
• LP — Niedrige Leistungsoption (-70 dBm)
• ELP1 / ELP2 — Erweiterte niedrige Leistungsbereiche (1 oder 2 Kanäle)
• EPR1 / EPR2 — Erweiterter Leistungsbereich (-130 dBm bis +27 dBm)
• PLS — Pulsmodulation
• PAT — Pattern-Modulation
• FS — Schnelles Umschalten (100 μs)
• UFS — Ultra-schnell (10 μs)
• BAT / BAT2 / CHA — Batterie- und Ladeoptionen (portable Modelle)
• W-RACK — Rack-Montagekit
• WE — Garantieverlängerung

Anwendungen

• Lokaloszillator (STALO) und Radarsysteme
• Elektronische Kriegsführung und Bedrohungssimulation
• Quantenexperimente und präzises Clocking von DAC/ADC
• RF/FM-Messungen im Labor und im Feld (portable Konfigurationen)

Technische Spezifikationen

• Modellfamilie: Lucid-X (LSX-Serie)
• Bezeichnung: LSX8082B
• Formfaktoren (Familie): Desktop, PXIe, Benchtop, Rackmount, Portable
• Dieses Modell: 8 GHz Benchtop-Mikrowellensignalgenerator (Doppelkanal)
• Frequenzfähigkeit (Familie): bis zu 40 GHz (Familienfähigkeit; spezifisches Modell 8 GHz)
• Repräsentatives Phasenrauschen: -148 dBc/Hz @100 MHz (10 kHz Offset); -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Oberwellen: typ. -50 dBc; Nicht-Oberwellen: typ. -90 dBc
• Umschaltung: Schnellumschaltung <100 μs Standard; UFS Option <10 μs
• Modulationstypen: AM, FM (Abweichung bis 10 MHz, Raten bis 1 MHz), PM (Spitze 360°), Sweep, Pulse (on/off Verhältnis typ. 70 dB; Anstieg/Fall <15 ns), Pattern
• Leistungsoptionen: niedrige Leistung, erweiterte niedrige Leistung, erweiterte Leistungsbereiche (je nach Optionen)
• Schnittstellen: LAN, USB, SPI
• Fernsteuerung: SCPI/VISA; Integration mit Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel enthalten
• Typische Pulsparameter: on/off Verhältnis ~70 dB; Anstieg/Fall <15 ns
• Optionen & Zubehör: Modulationspakete, Batterie/Ladegerät, LAN-Adapter, Rack-Kit, Garantieverlängerung, Transportkoffer
• Hinweise: Datenblatt und Software in der Herstellerdokumentation verfügbar
