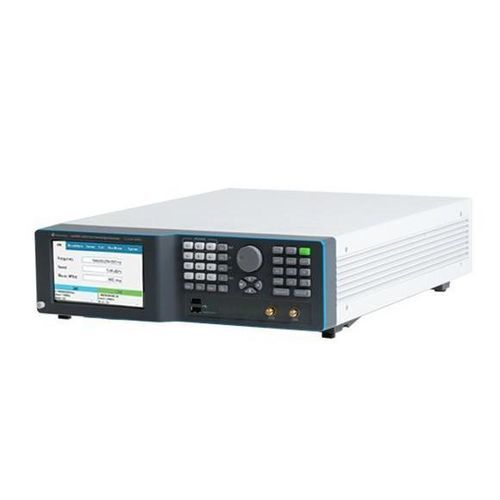

Signal-Generator LSX2092B

MikrowellenRF2-Kanal

Übersicht
Die Lucid-X-Familie ist eine modular aufgebaute, platzsparende Plattform von Mikrowellen-Signalgeneratoren, erhältlich in mehreren Formfaktoren (Desktop, PXIe-Modul, Tischgerät, Rackmount und tragbar). Entwickelt für niedrige Phasenrauschwerte und hohe spektrale Reinheit deckt die Familie Frequenzen bis zu 40 GHz ab; das LSX2092B ist die 20‑GHz Dual‑Kanal Tischgerät‑Konfiguration.

Hauptmerkmale

• Formfaktoren: Desktop, PXIe-Modul, Tischgerät, Rackmount, tragbar
• Dual‑Kanal Tischgerät (LSX2092B)
• Schnelle Umschaltzeiten: ultra‑schnell bis 10 μs
• Kohärente Frequenzumschaltung (phasenkoherenter Mehrkanalbetrieb)
• Modulation: AM, FM, PM, Sweep, Pulse; Pattern‑Modulation unterstützt
• Digitale und analoge Schnittstellen: LAN, USB, SPI (integriert)
• Fernsteuerung und Programmierung: SCPI/VISA Industriestandard; unterstützt in Python, MATLAB, C#/C++, LabVIEW sowie mit virtuellem Frontpanel

Signalintegrität und Reinheit
Die Lucid‑X‑Familie bietet außergewöhnlich niedrige Phasenrauschwerte und exzellente spektrale Reinheit, ausgelegt für anspruchsvolle RF/MW‑Anwendungen. Typische Kennwerte (repräsentativ):

• Phasenrauschen (10 kHz Offset): -148 dBc/Hz @ 100 MHz
• Phasenrauschen (10 kHz Offset): -133 dBc/Hz @ 1 GHz
• Phasenrauschen (10 kHz Offset): -114 dBc/Hz @ 10 GHz
• Harmonische typ.: -50 dBc
• Nicht‑harmonische Störstellen typ.: -90 dBc

Modulation und Pulsleistung

• FM: maximale Abweichungen bis 10 MHz; Modulationsraten bis 1 MHz
• AM: lineare Tiefe bis 90%; Modulationsraten bis 100 kHz
• PM: Spitzenabweichung bis 360°
• Pulsmodulation: hohes Ein/Aus‑Verhältnis (typ. 70 dB); Anstiegs-/Abfallzeiten < 15 ns
• Pattern‑ und Sequenzmodi (List) für komplexe Signalgeneration unterstützt

Steuerung & Programmierung
Das Gerät verwendet die SCPI/VISA‑Architektur zur nahtlosen Integration. Fernsteuerung über LAN und USB, Beispiel‑Programmierumgebungen: Python, MATLAB, C#/C++ und NI LabVIEW. Ein virtuelles Frontpanel für lokale oder netzwerkbasierte GUI‑Steuerung ist enthalten.

Bestellinformationen
Model | Description
LSX2092B | 20GHz Dual Channel Microwave Benchtop Signal Generator

Optionen (Übersicht)
Option | Description | Applicable Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm | D/P (included for some platforms B/R/X)
ELP1 | 1 channel extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
EPR2 | 2 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 | Optional replaceable batteries for portable models | P
CHA | External charger | P
LAN | USB Ethernet adapter | P
W-RACK | Rack-mount kit | B/R
WE | 1-year warranty extension (standard warranty 3 years) | X/R/B/D/P

Anwendungen (Beispiele)

• Lokale Oszillatoren und STALO für Radarsysteme
• Messung von Intermodulationsverzerrungen (IM3)
• DAC/ADC Taktung und kohärente Mehrkanal‑Experimente (Quanten, Phased Arrays)
• Elektronische Kriegsführung, Frequenzsprungradar und Simulation sicherer Kommunikation

Technische Daten

• Modell: LSX2092B (20 GHz Dual‑Kanal Tischgerät)
• Familie: Lucid‑X (LSX) modulare Mikrowellen‑Signalgeneratoren
• Frequenzfähigkeit (Familie): bis 40 GHz (modellabhängig); LSX2092B: 20 GHz
• Kanäle: 2 (Dual‑Kanal)
• Phasenrauschen (typisch): -148 dBc/Hz @100 MHz (10 kHz Offset); -133 dBc/Hz @1 GHz (10 kHz Offset); -114 dBc/Hz @10 GHz (10 kHz Offset)
• Harmonische: typ. -50 dBc; Nicht‑harmonische Spuren: typ. -90 dBc
• Umschaltung: ultra‑schnell bis 10 μs; Option schnelle Umschaltung 100 μs
• Modulation: AM, FM, PM, Sweep, Pulse; Pattern‑ und List‑Modi
• FM: bis 10 MHz Abweichung, Raten bis 1 MHz
• AM: lineare Tiefe bis 90%, Raten bis 100 kHz
• PM: Spitzenabweichung bis 360°
• Pulsmodulation: Ein/Aus‑Verhältnis typ. 70 dB; Anstiegs-/Abfallzeiten < 15 ns
• Schnittstellen: LAN, USB, SPI; Fernsteuerung SCPI/VISA
• Programmierung: Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel enthalten
• Verfügbare Formfaktoren: PXIe‑Modul, Desktop, Tischgerät, Rackmount, tragbar
• Optionen: erweiterte Leistungs-/Niedrigleistungsbereiche, Batterien und Ladegeräte (modellabhängig)
