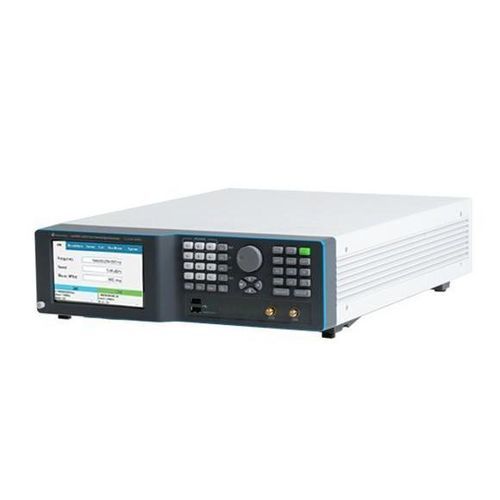

Signal-Generator LSX1492B

MikrowellenRFEinkanal

Übersicht
Die Lucid-X (LSX) Familie ist eine modulare, platzsparende Serie von Mikrowellen-Signalgeneratoren, verfügbar in mehreren Bauformen (Desktop, PXIe-Modul, Benchtop, Rackmount, Portable). Entwickelt für niedriges Phasenrauschen und hohe spektrale Reinheit, unterstützt die Familie Frequenzen bis 40 GHz und richtet sich an anspruchsvolle RF-/Mikrowellen-Anwendungen wie LO-Quellen, Radar, EW und präzise DAC/ADC-Taktung.

Hauptmerkmale

• Kleine Baugröße, modulares Design (Bauformen: Desktop, PXIe, Benchtop, Rackmount, Portable)
• Frequenzbereich bis zu 40 GHz (Familienfähigkeit)
• Schnelles Frequenzumschalten: 10 μs (ultraschnell); auch Option 100 μs verfügbar
• Koherentes Frequenzumschalten (phasenkoherenter Mehrkanal-/synchronisierter Betrieb)
• Analoge Modulation: AM, FM, PM, Sweep und Pulsmodulation
• Pulsmodulation: hohes On/Off-Verhältnis (typisch 70 dB), Anstiegs-/Abfallzeiten < 15 ns
• Integrierte Schnittstellen: LAN, USB und SPI
• Steuerung & Programmierung über Industriestandard SCPI/VISA; unterstützt Python, MATLAB, C#/C++, NI LabVIEW und enthält ein virtuelles Frontpanel

Modulations- und Signalerzeugungsfähigkeiten

• Frequenzmodulation (FM): maximale Abweichungen bis 10 MHz, Modulationsraten bis 1 MHz
• Amplitudenmodulation (AM): lineare Tiefe bis 90 %, Raten bis 100 kHz
• Phasenmodulation (PM): Spitzendeviation bis 360°
• Pulsmodulation: hohes On/Off-Verhältnis (~70 dB), sehr schnelle Flanken (<15 ns)
• Pattern-Modulation und zusätzliche digitale/pulsbasierte Pattern-Funktionen (Optionen verfügbar)

Signalintegrität & Reinheit

• Phasenrausch-Beispiele (typisch für die Familie): -148 dBc/Hz @100 MHz (10 kHz Offset), -133 dBc/Hz @1 GHz (10 kHz Offset), -114 dBc/Hz @10 GHz (10 kHz Offset)
• Oberschwingungen: ~ -50 dBc
• Nicht-harmonische Störsignale: ~ -90 dBc

Anwendungen

• Radar-LO (STALO) und Radartestsysteme
• Elektronische Kampfführung (EW) Simulation und Bedrohungs-Emulation
• Kommunikation (Analogs-Kommunikationstests, FM/AM/PM Modulationstests)
• Präzise LO/Clocks für DAC/ADC, Intermodulations-/Verzerrungstests, Beamforming und Phased-Array-Tests

Bestellübersicht (Beispiel)
Model: LSX1492B — Description: 14GHz Dual Channel Microwave Benchtop Signal Generator
Optionen (Beispiele): MOD = Modulationspaket (AM, FM, PM); LP = Niedrigleistungsoption (-70 dBm); PLS = Pulsmodulation; PAT = Pattern-Modulation; FS = Schnelles Umschalten (100 µs); UFS = Ultra-schnelles Umschalten (10 µs); BAT / BAT2 = tragbare Batterieoptionen; W-RACK = Rack-Montage-Kit

Bemerkungen

• Mehrere Plattform-Bauformen und Optionspakete müssen beim Kauf ausgewählt werden (PXIe / Rackmount / Benchtop / Desktop / Portable Varianten).
• Fortgeschrittene Geräte der Familie bieten phasenkoherente Mehrkanal-Konfigurationen für synchronisierte Mehrkanal-Anwendungen.

Technische Daten

• Modellbezeichnung: LSX1492B
• Produkttyp: Zweikanal-Mikrowellensignalgenerator (Benchtop)
• Frequenzfähigkeit (Familie): bis zu 40 GHz (modellabhängig)
• Phasenrauschen (Beispiele): -148 dBc/Hz @100 MHz (10 kHz Offset); -133 dBc/Hz @1 GHz (10 kHz Offset); -114 dBc/Hz @10 GHz (10 kHz Offset)
• Oberschwingungen: ca. -50 dBc; Nicht-harmonische Störsignale: ca. -90 dBc
• Umschalten: Ultra-schnelle Umschaltoption UFS = 10 μs; FS = 100 μs
• Modulation: AM / FM / PM / Sweep / Pulse / Pattern; FM-Abweichung bis 10 MHz; AM-Tiefe bis 90 %; PM Spitzendeviation 360°
• Pulsmodulations-Performance: On/Off-Verhältnis typ. 70 dB; Anstiegs-/Abfallzeiten <15 ns
• Schnittstellen: LAN, USB, SPI; unterstützt SCPI/VISA Fernsteuerung
• Programmierung: Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel enthalten
• Bauformen: Desktop, Benchtop, PXIe, Rackmount, Portable
