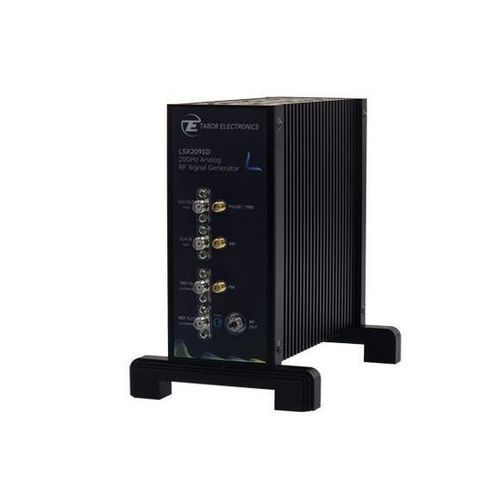

Signal-Generator LSX2091D

MikrowellenRFEinkanal

Übersicht
Die Lucid-X Familie ist ein modularer Mikrowellen-Signalgenerator mit kleinem Formfaktor, verfügbar in mehreren Bauformen (Desktop, PXIe-Modul, Tischgerät, Rackeinbau, tragbar). Entwickelt für geringes Phasenrauschen und hohe spektrale Reinheit, unterstützt Lucid-X Modulation, schnelle kohärente Frequenzumschaltung und flexible Schnittstellen zur Systemintegration.

Hauptmerkmale

• Schnelle Umschaltzeit <10 μs (Option Ultra-Schnell)
• Kohärente Frequenzumschaltung
• AM, FM, PM, Sweep & Pulse Modulation
• Phasenrauschbeispiele: -148 dBc/Hz @100 MHz (10 kHz Offset), -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz
• Integrierte Schnittstellen: LAN, USB, SPI

Signalreinheit und -integrität
Die Lucid-X Familie bietet sehr niedriges Phasenrauschen über Mikrowellenfrequenzen und eignet sich für Anwendungen, die hohe Signalreinheit erfordern, wie lokale Oszillatoren, Messungen von Intermodulationsverzerrungen und hochleistungsfähiges DAC/ADC-Clocking. Typische spektrale Werte: Harmonische ~ -50 dBc und Nicht-Harmonische ~ -90 dBc.

Analoge und Pulsmodulation
Das Gerät unterstützt integrierte analoge Modulationen einschließlich AM, FM, PM und Sweep. Typische Modulationsfähigkeiten: FM maximale Abweichung bis zu 10 MHz und Raten bis 1 MHz; AM lineare Tiefe bis zu 90 % und Raten bis 100 kHz; PM Spitzenabweichung bis zu 360°; Pulsmodulation mit hohem Ein/Aus-Verhältnis (typ. ~70 dB) und Anstiegs-/Abfallzeiten <15 ns. Pattern- und Pulsmodi ermöglichen realistische Radar-, EW- und Kommunikationssignal-Simulationen.

Schnelle Frequenzumschaltung
Die Ultra-Schnell-Umschaltung (10 μs Option) reduziert Totzeiten in automatisierten Tests und erlaubt die Simulation von Frequency-Hopping- und Pulse-to-Pulse-Szenarien (z. B. Frequency-Hopping-Radare, sichere Funkgeräte). Schnelle kohärente Umschaltung verbessert den Durchsatz in der Fertigung und ermöglicht erweiterte Testsequenzen ohne Genauigkeitsverlust.

Steuerung und Programmierung
Unterstützt die Industriestandards SCPI/VISA Befehle und Fernsteuerung über LAN oder USB. Die Integration gelingt einfach mit Python, MATLAB, C#/C++ oder NI-Tools (LabVIEW). Ein virtuellen Frontpanel wird für lokale oder netzwerkbasierte GUI-Steuerung bereitgestellt.

Anwendungen

• Radar STALO / LO Quellen
• Simulation von Electronic Warfare Bedrohungen
• Quantensteuerung (synchronisierte, phasenkohärente Mehrkanal-Aufbauten)
• RF- & Mikrowellen-Prüfstände, Produktionstests mit schneller Umschaltung

Technische Daten / Spezifikationen

• Modell: LSX2091D (20 GHz Einkanal-Mikrowellensignalgenerator-Modul)
• Frequenz: modellabhängig 20 GHz (Lucid-X Familie unterstützt bis zu 40 GHz in ausgewählten Modellen)
• Umschaltzeit: <10 μs (Option Ultra-Schnell verfügbar)
• Phasenrauschbeispiele: -148 dBc/Hz @100 MHz (10 kHz Offset), -133 dBc/Hz @1 GHz (10 kHz Offset), -114 dBc/Hz @10 GHz
• Harmonische: ~ -50 dBc; Nicht-Harmonische: ~ -90 dBc
• FM: max Abweichung bis zu 10 MHz; Raten bis zu 1 MHz
• AM: lineare Tiefe bis zu 90 %; Raten bis zu 100 kHz
• PM: Spitzenabweichung bis zu 360°
• Pulsmodulation: Ein/Aus-Verhältnis typ. ~70 dB; Anstiegs-/Abfallzeiten <15 ns
• Unterstützte Modulationen: AM, FM, PM, Sweep, Pulse, Pattern
• Schnittstellen: LAN, USB, SPI
• Steuerung: SCPI/VISA; unterstützt mit Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel inklusive
• Verfügbare Bauformen: Desktop, PXIe-Modul, Tischgerät, Rack-Einbau, Tragbar
