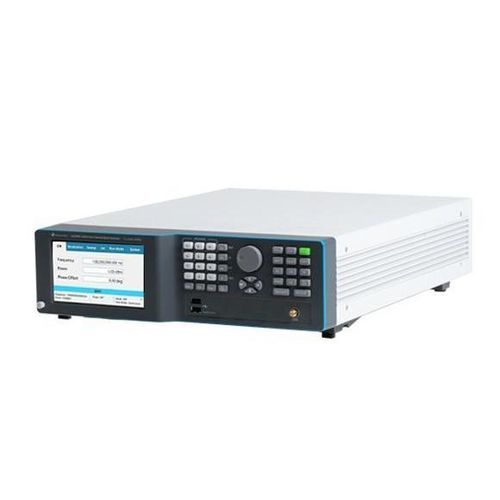

Signal-Generator LSX4091B

MikrowellenRFEinkanal

Produktübersicht
Der Lucid-X LSX4091B ist ein modularer Mikrowellen-Signalgenerator mit geringer Stellfläche, erhältlich in mehreren Formfaktoren (Desktop, PXIe-Modul, Tischgerät/Benchtop, Rackmount, tragbar). Er ist für niedriges Phasenrauschen ausgelegt und deckt einen Frequenzbereich bis 40 GHz ab.

Hauptmerkmale

• Schnelle Umschaltzeit <10 μs (Ultra-schnelle Umschaltoption verfügbar)
• Koherente Frequenzumschaltung
• AM-, FM-, PM-, Sweep- und Pulsmudulation
• Phasenrauschen: -133 dBc/Hz @ 1 GHz (Beispielspezifikation)
• Integrierte Schnittstellen LAN, USB und SPI

Signalintegrität und -reinheit
Die LSX-Familie liefert außergewöhnlich niedriges Phasenrauschen über das Band bis 40 GHz und ist für Hochleistungsanwendungen wie lokale Oszillatoren, Intermodulationsverzerrungsmessungen und DAC/ADC-Clocking ausgelegt. Beispiel Phasenrauschwerte bei 10 kHz Offset: -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz. Harmonische typ. -50 dBc; nicht-harmonische typ. -90 dBc.

Schnelle Frequenzumschaltung
Das LSX bietet eine Frequenzumschaltfähigkeit von 10 μs (mit Option Ultra-fast 10 μs), die schnelle Impuls-zu-Impuls-Änderungen ermöglicht, wie sie für Frequency-Hopping, Radar- und elektronische Kriegsführungssimulationen sowie für hochdurchsatzfähige automatisierte Prüfsysteme erforderlich sind.

Analoge und Pulsmodulation
Das Gerät unterstützt integrierte analoge Modulations- und Pulsfunktionen:

• FM: maximale Abweichungen bis zu 10 MHz und Raten bis zu 1 MHz
• AM: lineare Tiefe bis zu 90 %, Raten bis zu 100 kHz
• PM: Spitzendeviation bis zu 360°
• Pulsmodulation: hohes Ein/Aus-Verhältnis (typ. 70 dB) mit Anstiegs-/Abfallzeiten <15 ns

Steuerung und Programmierung
Für Integration und Automatisierung entwickelt, unterstützt das LSX branchenspezifische Steuerarchitekturen SCPI und VISA sowie gängige Programmierumgebungen (Python, MATLAB, C#/C++, LabVIEW). Ein virtuelles Frontpanel steht für lokale oder netzwerkbasierte grafische Steuerung zur Verfügung.

Anwendungen

• Radarsysteme (stabiler lokalen Oszillator - STALO)
• Elektronische Kriegsführung und Simulation von Frequency-Hopping-Bedrohungen
• Kommunikation (analoge Signalsimulation, Sender/Empfänger-Tests)
• Phasenkohärente Mehrkanal-Prüfumgebungen (Quantenphysik, Phased Arrays)

Bestellinformation (Auszug)
Modell | Beschreibung
LSX4091B | 40GHz Einkanal-Mikrowellen-Benchtop-Signalgenerator

Optionen | Beschreibung | Modelle
MOD | Modulationspaket (AM, FM, PM) | X/R/B/D/P
LP | Niedrigleistungsoption -70 dBm (enthalten für B/R/X) | D/P
ELP1 | 1 Kanal, erweitertes Niedrigleistungsbereich (nicht für 4 Kanäle) | B/R
ELP2 | 2 Kanäle, erweitertes Niedrigleistungsbereich (nicht für 4 Kanäle) | B/R
EPR1 | 1 Kanal, erweiterter Leistungsbereich -130 dBm bis +27 dBm (nicht für 4 Kanäle) | B/R
EPR2 | 2 Kanäle, erweiterter Leistungsbereich -130 dBm bis +27 dBm (nicht für 4 Kanäle) | B/R
PLS | Pulsmodulation | X/R/B/D/P
PAT | Pattern-Modulation | X/R/B/D/P
FS | Schnelles Umschalten 100 μs | X/R/B/D
UFS | Ultra-schnelles Umschalten 10 μs | B/R
BAT / BAT2 / CHA / LAN / W-RACK / WE | Batterie / Ladegerät / USB-Ethernet-Adapter / Rack-Kit / Garantieverlängerungsoptionen | siehe Bestelltabelle

Hinweise
Produktfamilienname: Lucid-X (LSX-Serie). Das spezifische Modell LSX4091B ist die 40 GHz Einkanal-Benchtop-Variante.
