Signal-Generator LSX4094B

MikrowellenRFPXIe

Overview
Die Lucid-X LSX4094B Familie ist ein modularer Mikrowellen-Signalgenerator mit kleinem Formfaktor, erhältlich als PXIe-Modul, Desktop-, Benchtop-, Rackmount- und tragbare Ausführung. Er bietet niedrigen Phasenrauschen und hohe spektrale Reinheit bis 40 GHz, unterstützt kohärente Frequenzumschaltung und ist für anspruchsvolle HF/Mikrowellen-Anwendungen wie STALO/LO-Quellen, Radar, elektronische Kampfführung und hochleistungsfähiges DAC/ADC-Clocking ausgelegt.

Key Features

• Schnelle Umschaltung: <= 10 µs (optionale Ultra-Fast-Umschaltung)
• Kohärente Frequenzumschaltung für phasenkonstante Mehrkanalbetrieb
• Analoge Modulation: AM, FM, PM, Sweep
• Pulsmodulation mit hohem Ein/Aus-Verhältnis und schnellen Anstiegs-/Abfallzeiten
• Niedriges Phasenrauschen für hohe Signalintegrität
• Integrierte Schnittstellen: LAN, USB und SPI
• Modulare Plattformen: PXIe, Desktop, Benchtop, Rackmount, Portable

Analog / Modulation Capabilities
Der LSX4094B enthält AM, FM, PM und Sweep. FM unterstützt Abweichungen bis 10 MHz und Raten bis 1 MHz; AM unterstützt lineare Tiefe bis 90% und Raten bis 100 kHz; PM unterstützt Spitzenabweichungen bis 360°; Pulsmodulation bietet typisches Ein/Aus-Verhältnis ~70 dB und Anstiegs-/Abfallzeiten < 15 ns.

Control and Programming
Unterstützt SCPI und VISA für Fernsteuerung. Schnittstellen: LAN, USB und SPI. Programmierbar mit Python, MATLAB, C#/C++ und NI LabVIEW. Ein virtuelles Frontpanel wird für lokale und netzwerkbasierte GUI-Steuerung bereitgestellt.

Form Factors
Verfügbar als PXIe-Modul, Desktop, Benchtop, 19-Zoll-Rack und tragbare (Batterie) Einheiten. Skalierbar für kohärente Mehrkanalsysteme (1, 2 und 4 Kanäle sowie Multi‑Unit Rack/Benchtop-Konfigurationen).

Ordering Information

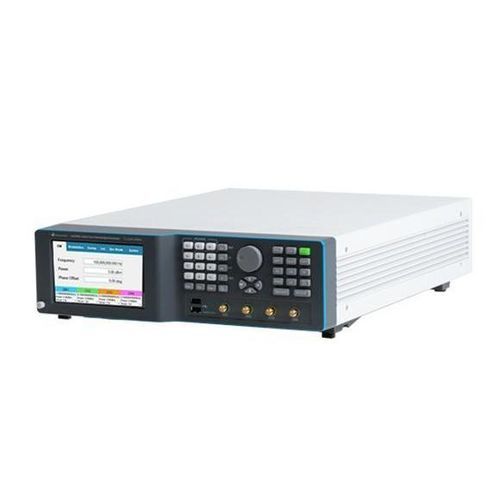

LSX4094B - 40 GHz Vierkanal-Mikrowellen-Benchtop-Signalgenerator (Lucid-X Familie)

Options (summary)
MOD = Modulationspaket (AM, FM, PM); LP = Niedrigleistungsoption (-70 dBm); ELP1/ELP2 = Erweiterter Niedrigleistungsbereich; EPR1/EPR2 = Erweiterter Leistunsgbereich (-130 dBm bis +27 dBm); PLS = Pulsmodulation; PAT = Patternmodulation; FS = Schnelle Umschaltung 100 µs; UFS = Ultra-schnelle Umschaltung 10 µs; BAT/BAT2 = Austauschbare Batterien; CHA = Externes Ladegerät; LAN = USB-Ethernet-Adapter; W-RACK = Rack-Montagekit; WE = 1 Jahr Garantieverlängerung.

Technical specifications

• Frequenzbereich: bis 40 GHz
• Phasenrauschen (Beispiele): -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (10 kHz Offset)
• Harmonische: typ. -50 dBc
• Nicht-harmonische: typ. -90 dBc
• Schnelle Umschaltung: 100 µs (FS), 10 µs (UFS)
• FM: Abweichungen bis 10 MHz; Raten bis 1 MHz
• AM: lineare Tiefe bis 90%; Raten bis 100 kHz
• PM: Spitzenabweichung bis 360°
• Pulsmodulation: Ein/Aus-Verhältnis ~70 dB; Anstiegs-/Abfallzeiten < 15 ns
• Schnittstellen: LAN, USB, SPI
• Steuerung: SCPI / VISA; unterstützt Python, MATLAB, C#/C++, LabVIEW
• Formfaktoren: PXIe, Desktop, Benchtop, Rackmount, Portable
• Anwendungen: Radar STALO, LO-Quelle, Intermodulationsmessungen, DAC/ADC-Clocking, Quantenexperimente, phased-array und EW-Simulationen
