Signal-Generator LSX8081P

MikrowellenRFEinkanal

Überblick

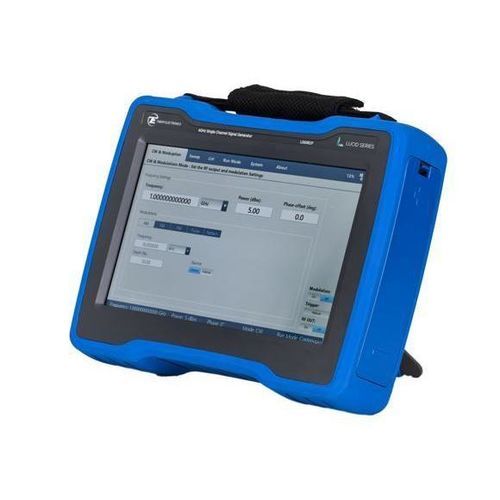

Der Lucid-X LSX8081P ist ein tragbarer Mikrowellensignalgenerator mit geringem Platzbedarf, entwickelt für niedrige Phasenrauschen und hohe spektrale Reinheit in Anwendungen, die präzise RF‑Quellen benötigen. Dieses tragbare 8‑GHz‑Einzelkanalmodell gehört zur Lucid‑X‑Familie, die auch als Desktop-, Benchtop-, Rackmount‑ und PXIe‑Modul angeboten wird.

Hauptmerkmale

• Schnelle Umschaltzeit <10 μs (Ultra‑Fast‑Option verfügbar)
• Kohärente Frequenzumschaltung
• Analoge Modulation: AM, FM, PM, Sweep und Pulsmodulation
• Phasenrausch‑Beispiele: -148 dBc/Hz @100 MHz (10 kHz Offset); -133 dBc/Hz @1 GHz (10 kHz Offset); -114 dBc/Hz @10 GHz (10 kHz Offset)
• Obertöne typ. <-50 dBc; Nicht-Obertöne typ. <-90 dBc
• Integrierte Schnittstellen: LAN, USB und SPI
• Industrieübliche SCPI/VISA‑Fernsteuerung; unterstützte APIs: Python, MATLAB, C#/C++ und LabVIEW; virtuelle Frontpanel‑GUI enthalten
• Verfügbare Formfaktoren: PXIe, Rackmount, Benchtop, Desktop und Portable

Signalintegrität und -reinheit
Die LSX‑Familie ist auf außergewöhnlich niedrige Phasenrauschen und hohe spektrale Reinheit ausgelegt, geeignet als lokale Oszillatoren, für Intermodulationsmessungen und hochleistungsfähiges DAC/ADC‑Clocking.

Analoge und Impuls‑Modulationsfähigkeiten

• FM: maximale Abweichung bis zu 10 MHz; Modulationsraten bis zu 1 MHz
• AM: lineare Tiefe bis zu 90 %; Modulationsraten bis zu 100 kHz
• PM: Spitzenabweichung bis zu 360°
• Pulsmodulation: hohes An/Aus‑Verhältnis (typ. ~70 dB); Anstiegs-/Abfallzeiten <15 ns; Pattern‑ und Pulsmodulation unterstützt

Schnelle Frequenzumschaltung
Typische Umschaltzeit von 10 μs ermöglicht Tests von Frequenzsprungsystemen, Radar/EW‑Simulationen und hochdurchsatzfähigen automatisierten Testabläufen.

Steuerung und Programmierung
Fernsteuerung via SCPI/VISA über LAN oder USB. Kompatibel mit Python, MATLAB, C#/C++ und LabVIEW. Ein virtuelles Frontpanel ist für lokale oder netzwerkbasierte GUI‑Steuerung enthalten.

Bestellinfo
Model — Description
LSX8081P — 8 GHz Single Channel Portable Microwave Signal Generator

Technische Daten

• Modell: LSX8081P
• Serie: Lucid-X (LSX)
• Verfügbare Formfaktoren: Portable (diese Anzeige), Desktop, Benchtop, Rackmount, PXIe‑Modul
• Frequenzbereich: bis zu 40 GHz (Lucid‑X Familie)
• Phasenrauschen (Beispiele): -148 dBc/Hz @100 MHz (10 kHz Offset); -133 dBc/Hz @1 GHz (10 kHz Offset); -114 dBc/Hz @10 GHz (10 kHz Offset)
• Obertöne: typ. <-50 dBc; Nicht‑Obertöne: typ. <-90 dBc
• Umschaltzeit: Standard 10 μs (Ultra‑Fast Option verfügbar)
• Unterstützte Modulationen: AM, FM, PM, Sweep, Pulse, Pattern
• FM‑Fähigkeit: max. Abweichung bis 10 MHz; Raten bis 1 MHz
• AM‑Fähigkeit: lineare Tiefe bis 90 %; Raten bis 100 kHz
• PM‑Fähigkeit: Spitzenabweichung bis 360°
• Puls‑Spezifikationen: On/Off‑Verhältnis ~70 dB; Anstieg/Abfall <15 ns
• Schnittstellen: LAN, USB, SPI
• Steuerung: SCPI/VISA; unterstützte Tools: Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel enthalten
• Typische Anwendungen: Radar STALO, LO‑Quellen, Intermodulationstests, DAC/ADC‑Clocking, Radar/EW, drahtlose Kommunikation, Quantenexperimente mit Bedarf an kohärenten Mehrkanalquellen
