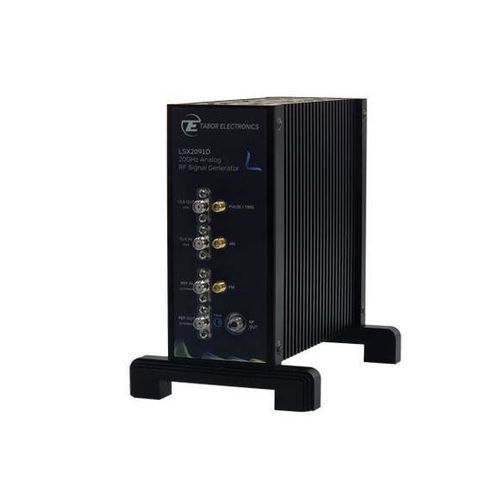

Signal-Generator LSX8081D

MikrowellenRFEinkanal

Übersicht
Der Lucid-X LSX8081D ist ein kompakter, modularer Mikrowellen-Signalgenerator im Desktop-Format. Entwickelt für niedriges Phasenrauschen und hohe spektrale Reinheit, unterstützt die Plattformfamilie Frequenzen bis 40 GHz sowie kohärenten Multi‑Plattform-Betrieb für anspruchsvolle RF-Prüf- und Messanwendungen.

Zusammenfassung

• Schnelle Umschaltzeit: <10 μs (plattformabhängig)
• Kohärente Frequenzumschaltung und Mehrkanal‑Synchronisation
• Analoge Modulation: AM, FM, PM; Sweep- und Pulsmodulation; Pattern-Modi verfügbar
• Phasenrauschen (typisch, 10 kHz Offset): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Integrierte Schnittstellen LAN, USB und SPI; SCPI/VISA Fernsteuerung

Funktionen — Signalintegrität und Reinheit
Die Lucid-X Architektur liefert sehr niedriges Phasenrauschen und exzellente spektrale Reinheit über die anwendbaren Frequenzbänder (Familie bis 40 GHz). Das Gerät eignet sich als Lokaloszillatorquelle, für Intermodulationsverzerrungsmessungen (IMD) und für hochleistungsfähiges DAC/ADC-Clocking. Harmonische typ. ~ -50 dBc; nicht-harmonische typ. ~ -90 dBc.

Funktionen — Analoge und Pulsmodulation
Die integrierte Modulation umfasst AM, FM und PM sowie Sweep- und Pulsfunktionen. FM unterstützt Abweichungen bis zu 10 MHz und Modulationsraten bis 1 MHz. AM bietet lineare Tiefen bis zu 90% mit Raten bis 100 kHz. PM erlaubt Spitzenabweichungen bis 360°. Pulsmodulation erreicht ein hohes Ein/Aus‑Verhältnis (~70 dB typ.) mit Anstiegs-/Abfallzeiten <15 ns. Pattern- und schnelle Pulstiming-Modi eignen sich für Radar-, EW- und sichere Kommunikationsprüfungen.

Funktionen — Schnelle Frequenzumschaltung
Ultraschnelle Frequenzumschaltung (bis 10 μs auf geeigneten Plattformen) minimiert Ausfallzeiten in automatisierten Testabläufen und ermöglicht realistische Simulationen von Frequency‑Hopping- oder Pulse‑to‑Pulse‑Umgebungen in Radar, EW und fortgeschrittenen Kommunikationssystemen.

Funktionen — Steuerung und Programmierung
Standard-Fernsteuerung via SCPI/VISA und Kompatibilität mit Python, MATLAB, C#/C++ und LabVIEW. Beinhaltet ein virtuelles Frontpanel (GUI) für lokalen oder Netzwerkbetrieb. Unterstützt kohärenten Mehrkanalbetrieb und Synchronisationsoptionen für Phased‑Array, Mehrkanal‑Testaufbauten und Quantensteuerungsanwendungen.

Bestellinformationen
Model | Description
LSX80811D | 8GHz Single Channel Desktop Microwave Signal Generator Module

Optionen (Code | Beschreibung | anwendbare Modelle):
MOD | Modulationspaket (AM, FM, PM) | X/R/B/D/P
LP | Niedrigleistungsoption -70 dBm. Inkl. für B/R/X. | D/P
ELP1 | 1 Kanal, erweiterter Niedrigleistungsbereich. Nicht verfügbar für 4 Kanäle. | B/R
ELP2 | 2 Kanäle, erweiterter Niedrigleistungsbereich. Nicht verfügbar für 4 Kanäle. | B/R
EPR1 | 1 Kanal, erweiterter Leistungsbereich -130 dBm bis +27 dBm. Nicht verfügbar für 4 Kanäle. | B/R
EPR2 | 2 Kanäle, erweiterter Leistungsbereich -130 dBm bis +27 dBm. Nicht verfügbar für 4 Kanäle. | B/R
PLS | Pulsmodulation | X/R/B/D/P
PAT | Pattern‑Modulation | X/R/B/D/P
FS | Schnelle Umschaltung 100 μs | X/R/B/D
UFS | Ultraschnelle Umschaltung 10 μs | B/R
BAT | 4‑Zellen austauschbare Zusatzbatterie 39 Wh | P
BAT2 | 4‑Zellen austauschbare Zusatzbatterie 98 Wh | P
CHA | Externes Ladegerät | P
LAN | USB‑Ethernet‑Adapter | P
W-RACK | Rack‑Montagekit | B/R
WE | 1 Jahr Garantieerweiterung (Standardgarantie 3 Jahre) | X/R/B/D/P

Hinweis
Gehäuseformen: X = PXIe, R = Rackmount, B = Benchtop, D = Desktop, P = Portable.

Technische Daten

• Modell: LSX8081D (8 GHz Einkanal Desktop Mikrowellengenerator)
• Frequenzbereich (Plattformfamilie): bis zu 40 GHz (modellabhängig)
• Phasenrauschen (typisch bei 10 kHz Offset): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Harmonische: typ. -50 dBc; nicht-harmonische: typ. -90 dBc
• Frequenzumschaltung: ultraschnell 10 μs (Plattformoption), schnell 100 μs
• Analoge Modulation: AM, FM, PM, Sweep unterstützt
• FM: max. Abweichung bis 10 MHz; Raten bis 1 MHz
• AM: lineare Tiefe bis 90%; Raten bis 100 kHz
• PM: Spitzenabweichung bis 360 Grad
• Pulsmodulation: typisches Ein/Aus‑Verhältnis ~70 dB; Anstiegs-/Abfallzeiten <15 ns
• Pattern/Puls‑Modi unterstützt (PAT Option)
• Erweiterte Leistungs-/Niedrigleistungsoptionen verfügbar (EPR / LP)
• Schnittstellen: LAN, USB, SPI (integriert); optionaler USB‑Ethernet Adapter
• Steuerung: SCPI/VISA; Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel GUI
• Formfaktoren: Desktop, PXIe Modul, Benchtop, Rackmount, Portable
• Typische Anwendungen: Lokaloszillatoren, IMD‑Messungen, DAC/ADC‑Clocking, Radar STALO, EW, Quantensteuerung, Phased‑Array
