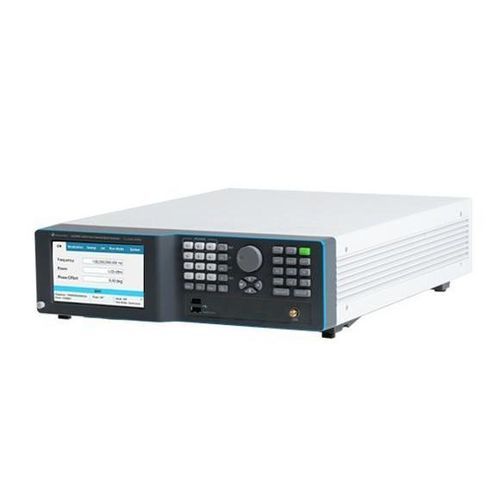

Signal-Generator LSX1491B

MikrowellenRFEinkanal

Übersicht
Die Lucid-X-Familie bietet eine kompakte, modulare Plattform für Mikrowellensignalgeneratoren in mehreren Bauformen (Desktop, PXIe, Benchtop, Rackmount, Portable). Der LSX1491B ist ein 14-GHz-Einkanal-Benchgerät, optimiert für niedrige Phasenrauschen, hohe spektrale Reinheit sowie schnelle programmierbare Modulation und Umschaltung für Prüf- und Simulationsanwendungen.

Wesentliche Merkmale

• Bauformen: Desktop, PXIe-Modul, Benchtop, Rackmount, Portable
• Frequenz: 14 GHz für Modell LSX1491B (Familienabdeckung bis 40 GHz)
• Schnelles Umschalten: 10 μs Standard (UFS Ultra-Fast-Option verfügbar)
• Koherente Mehrkanalunterstützung innerhalb der Lucid-X-Familie
• Modulation: AM, FM, PM, Sweep und Pulse
• Schnittstellen: LAN, USB, SPI mit SCPI/VISA-Kompatibilität

Produktzusammenfassung (Seite)
Der LSX1491B ist ein 14-GHz-Einkanal-Mikrowellensignalgenerator im Benchtop-Format der Lucid-X-Familie und bietet niedriges Phasenrauschen, hohe spektrale Reinheit sowie deterministisches, schnelles Frequenzumschalten für automatisierte Tests, Radar- und Kommunikationssimulation.

Funktionen (detailliert)

• Steuerung und Programmierung: SCPI/VISA-Standard für Fernsteuerung über LAN/USB; programmierbar mit Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel enthalten.
• Signalqualität und -reinheit: Extrem niedrige Phasenrauschen über den Frequenzbereich; Beispiel-Phasenrauschen bei 10 kHz Offset: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Harmonische typ. -50 dBc; nicht-harmonische typ. -90 dBc.
• Analoge und Pulsmodulation: Integrierte AM, FM, PM, Sweep- und Pulsmodulation. FM: Abweichungen bis 10 MHz, Raten bis 1 MHz. AM: lineare Tiefe bis 90%, Raten bis 100 kHz. PM: Spitzenabweichung bis 360°. Pulsmodulation: Ein/Aus-Verhältnis ≈70 dB; Anstiegs-/Abfallzeiten <15 ns.
• Schnelles Frequenzumschalten: 10 μs Umschaltzeit zur Unterstützung von Frequency Hopping, Radar-/EW-Simulation und Hochdurchsatz-Automatisierungstests. UFS-Option verfügbar.
• Schnittstellen: LAN, USB, SPI und SPI/micro-USB für Embedded-Control; SCPI/VISA-Kommandos und virtuelles Frontpanel.

Bestellinfo (Auszug)
Modell | Beschreibung
LSX1491B | 14 GHz Einkanal-Mikrowellen-Benchtop-Signalgenerator

Optionen (Auszug)
Beispiele für Optionen und Codes:
MOD – Modulationspaket (AM, FM, PM)
LP – Niedrigleistungsoption -70 dBm (bei manchen Plattformen enthalten)
ELP1 / ELP2 – Erweiterte Niedrigleistungsbereiche
EPR1 / EPR2 – Erweiterte Leistungsbereiche (pro Kanal, von -130 dBm bis +27 dBm)
PLS – Pulsmodulationsoption
PAT – Pattern-Modulationsoption
FS – Schnelles Umschalten 100 μs
UFS – Ultra-schnell 10 μs
BAT / BAT2 – Austauschbare Batterieoptionen (portable Modelle)
W-RACK – Rack-Montage-Kit
WE – 1 Jahr Garantieverlängerung (Standardgarantie 3 Jahre)

Anwendungen & Anwendungsfälle

• Lokaler Oszillator und STALO für Radarsysteme
• Elektronische Kampfführung (Frequency Hopping und Bedrohungssimulation)
• Kommunikationstests für analoge und digitale Modulationen
• DAC/ADC-Clocking, Intermodulations- und Verzerrungstests
• Quantensteuerung und synchronisierte Mehrkanal-Experimente

Technische Daten

• Modell: LSX1491B — 14 GHz Einkanal-Benchtop
• Familie: Lucid-X (LSX) Mikrowellensignalgeneratoren
• Typisches Phasenrauschen: -148 dBc/Hz @100 MHz (10 kHz Offset); -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Harmonische: typ. -50 dBc; nicht-harmonische: typ. -90 dBc
• Frequenzumschaltung: 10 μs (Ultra-Fast-Option verfügbar)
• FM: Abweichungen bis 10 MHz; FM-Rate bis 1 MHz
• AM: lineare Tiefe bis 90%; AM-Rate bis 100 kHz
• PM: Spitzenabweichung bis 360°
• Pulsmodulation: Ein/Aus-Verhältnis typ. 70 dB; Anstiegs-/Abfallzeiten <15 ns
• Schnittstellen: LAN, USB, SPI; SCPI/VISA-Steuerung; virtuelles Frontpanel GUI
• Unterstützte Bauformen: Desktop, Benchtop, Rack, PXIe-Modul, Portable
• Maximale Familienabdeckung: bis zu 40 GHz
