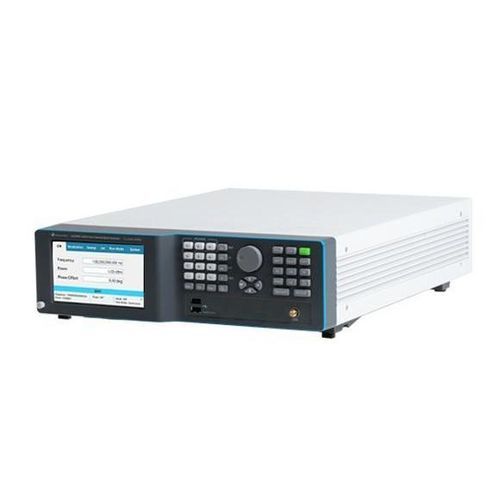

Signal-Generator LSX2091B

MikrowellenRFEinkanal

Übersicht
Der LSX2091B ist ein 20‑GHz‑Einkanal‑Tischgerät aus der Lucid‑X‑Familie — einer modularen Mikrowellen‑Signalgenerator‑Plattform, verfügbar in mehreren Formfaktoren (Desktop, PXIe‑Modul, Tischgerät, Rackmount, Portable). Entwickelt für niedrigen Phasenrauschen und flexible Modulation, eignet sich der LSX2091B für lokale Oszillatoren, IMD‑Messungen, DAC/ADC‑Clocking und Radar‑Simulation.

Hauptmerkmale

• Frequenzfähigkeit: Familienabdeckung bis 40 GHz; LSX2091B Ausgang bis 20 GHz
• Phasenrausch‑Beispiel: -133 dBc/Hz @ 1 GHz (10 kHz Offset)
• Schnelles Frequenzumschalten: bis zu 10 μs (modell/option abhängig)
• Modulation: AM, FM, PM, Sweep und Pulse; Pattern‑Modulation verfügbar
• Pulsleistung: Ein/Aus‑Verhältnis ≈70 dB; Anstiegs-/Abfallzeiten <15 ns
• Schnittstellen: LAN, USB, SPI; SCPI / VISA Fernsteuerung; virtuelle Frontplatte

Signalqualität und Reinheit
Die Lucid‑X‑Architektur bietet sehr geringes Phasenrauschen und hohe spektrale Reinheit für anspruchsvolle HF‑Messungen. Phasenrausch‑Beispiele bei 10 kHz Offset: -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz. Harmonische liegen typischerweise bei ≈ -50 dBc; Nicht‑Harmonische bei ≈ -90 dBc.

Schnelles Frequenzumschalten
Die Plattform unterstützt schnelle Umschaltoptionen: FS (≈100 μs) und UFS (≈10 μs bei unterstützten Modellen). Diese Modi minimieren Totzeiten in automatisierten Testabläufen und ermöglichen realistische Simulationen von Frequenzsprung‑Umgebungen (Radar, EW, Kommunikation).

Analoge und Puls‑Modulation
Integrierte AM, FM, PM und Sweep‑Modulation. FM: Abweichungen bis ±10 MHz und Raten bis 1 MHz. AM: lineare Tiefe bis 90% und Raten bis 100 kHz. PM: Spitzenabweichung bis 360°. Pulsmodulation bietet hohe Unterdrückung und schnelle Flanken für pulsierende Messungen und Radar‑Wellenform‑Emulation.

Steuerung und Programmierung
Unterstützt SCPI und VISA für Fernsteuerung über LAN und USB. Häufige Integrationen: Python, MATLAB, C#/C++ und LabVIEW. Die beiliegende virtuelle Frontplatte bietet grafische lokale oder netzwerkbasierte Steuerung und erleichtert die Integration in automatisierte Testsysteme.

Bestellinformationen

• LSX2091B | 20 GHz Einkanal Mikrowellen‑Tischgerät
• MOD | Modulationspaket (AM, FM, PM) — Modelle: X / R / B / D / P
• LP | Niedrigleistungsoption -70 dBm (inkl. für B / R / X) — Modelle: D / P
• ELP1 / ELP2 | Erweiterte Niedrigleistungsbereiche — Modelle: B / R
• EPR1 / EPR2 | Erweiterte Leistungsbereiche -130 dBm bis +27 dBm — Modelle: B / R
• PLS | Pulsmodulation — Modelle: X / R / B / D / P
• PAT | Pattern‑Modulation — Modelle: X / R / B / D / P
• FS | Schnelles Umschalten 100 μs — Modelle: X / R / B / D
• UFS | Ultra‑schnelles Umschalten 10 μs — Modelle: B / R
• BAT / BAT2 | Austauschbare Batterien (39 Wh / 98 Wh) — Modelle: P
• CHA | Externes Ladegerät — Modelle: P
• LAN | USB‑Ethernet‑Adapter — Modelle: P
• W‑RACK | Rack‑Montagekit — Modelle: B / R
• WE | 1‑Jahres Garantieverlängerung (Standardgarantie 3 Jahre) — Modelle: X / R / B / D / P

Technische Spezifikationen

• Frequenzbereich: Lucid‑X‑Familie bis 40 GHz; LSX2091B bis 20 GHz
• Formfaktoren: Desktop, PXIe‑Modul, Tischgerät, Rackmount, Portable
• Phasenrausch (10 kHz Offset): -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz
• Harmonische: typ. -50 dBc; Nicht‑Harmonische: typ. -90 dBc
• Frequenzumschaltung: FS ≈100 μs; UFS ≈10 μs (abhängig von Option/Modell)
• Modulation: AM, FM (± bis 10 MHz; Raten bis 1 MHz), PM (bis 360°), Sweep, Pulse (Ein/Aus ≈70 dB; Anstieg/Abfall <15 ns)
• Schnittstellen & Steuerung: LAN, USB, SPI; SCPI / VISA; virtuelle Frontplatte
• Leistungs‑ und Bereichsoptionen: LP, ELP1/ELP2, EPR1/EPR2
• Batterie/Portabilitätsoptionen (Portable‑Modelle): BAT, BAT2, CHA
• Typische Anwendungen: lokale Oszillatoren, Intermodulationsmessungen, DAC/ADC‑Clocking, Radar STALO, EW, Quantenexperimente, Beam‑forming und mehrkanalige kohärente Systeme
