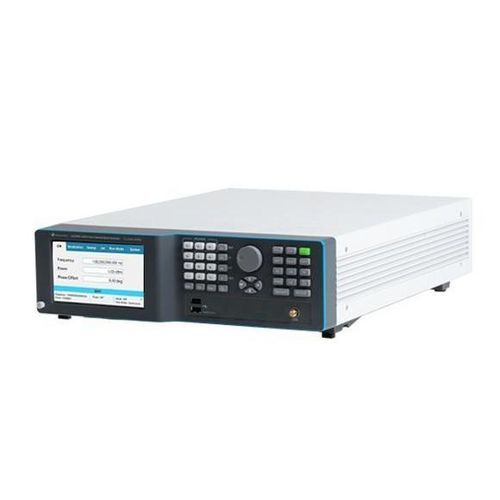

Signal-Generator LSX8081B

MikrowellenRFEinkanal

Übersicht
Der LSX8081B ist das 8-GHz-einkanalige Tischgerät der modularen Lucid-X-Familie von Mikrowellen-Signalgeneratoren. Entwickelt für Prüf- und Messanwendungen, bietet er niedriges Phasenrauschen, umfangreiche Modulationsmöglichkeiten und konfigurierbares schnelles Umschalten im kompakten Tischgehäuse.

Hauptmerkmale

• 8 GHz einkanaliger Mikrowellen-Signalgenerator, Tischgerät
• Schnelles Umschalten: <10 μs typisch (UFS-Option); FS-Option für 100 μs
• Kohärentes Frequenzumschalten für Multi-Tone- und Hopping-Tests
• Analoge Modulation: AM, FM, PM, Sweep und Pulse
• Integrierte LAN- und USB-Schnittstellen für Fernsteuerung

Signalintegrität und Reinheit
Die Lucid-X-Familie liefert sehr geringes Phasenrauschen über den Frequenzbereich und ist geeignet für LO-, IMD- und DAC/ADC-Clocking-Anwendungen. Beispiel Phasenrauschen (10 kHz Offset): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz. Harmonische typ. -50 dBc; nicht-harmonische typ. -90 dBc.

Analoge und Impulsmodulation
Der LSX8081B unterstützt umfangreiche analoge und Impulsmodulationsfunktionen:

• FM: Abweichungen bis 10 MHz; Raten bis 1 MHz
• AM: lineare Tiefe bis 90 %; Raten bis 100 kHz
• PM: Spitzenabweichung bis 360°
• Pulsmodulation: hohes Ein/Aus-Verhältnis (~70 dB); Anstiegs-/Abfallzeiten <15 ns

Schnelles Frequenzumschalten
Die schnellen Umschaltmodi (UFS-Option 10 μs, FS-Option 100 μs) eignen sich für automatisierte Tests, Frequenzhopping-Simulationen, Radar/ELINT-Emulation und Fertigungstests mit hohem Durchsatz.

Steuerung und Programmierung
Standard SCPI/VISA-Befehlssatz mit LAN- und USB-Schnittstellen. Integration über Python, MATLAB, C#/C++, LabVIEW und NI-Tools. Virtuelles Frontpanel für lokale oder entfernte GUI-Steuerung verfügbar.

Bestellinformationen
LSX8081B | 8 GHz Single Channel Microwave Benchtop Signal Generator

Optionen (Zusammenfassung)
MOD - Modulationspaket (AM, FM, PM); PLS - Pulsmodulation; PAT - Pattern-Modulation; FS - schnelles Umschalten 100 μs; UFS - ultra-schnelles Umschalten 10 μs; LP / ELP / EPR - Energie-/Leistungsoptionen; BAT / CHA / LAN-Adapter und Rack-Zubehör.

Eigenschaften / technische Spezifikationen

• Produktart: 8 GHz einkanaliger Mikrowellen-Signalgenerator (Tischgerät)
• Familie: Lucid-X (LSX); modulare Formfaktoren: Desktop, PXIe, Benchtop, Rack, Portable
• Frequenzbereich: Familie bis 40 GHz (LSX8081B = 8 GHz)
• Phasenrauschen (10 kHz Offset Beispiele): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Harmonische: typ. -50 dBc; nicht-harmonische: typ. -90 dBc
• Schnelles Umschalten: <10 μs (UFS); 100 μs (FS)
• Modulation: AM, FM (≤10 MHz Abweichung, ≤1 MHz Raten), PM (≤360°), Sweep, Pulse (on/off ≈70 dB, Anstieg/Abfall <15 ns)
• Schnittstellen: LAN, USB; optionaler USB‑Ethernet-Adapter; Fernsteuerung SCPI/VISA
• Programmierung: Python, MATLAB, C#/C++, LabVIEW; virtuelles Frontpanel enthalten
• Formfaktoren: Benchtop (dieses Produkt), Desktop, PXIe-Modul, Rackmount, Portable
• Typische Anwendungen: LO für Radar/STALO, IMD-Messungen, DAC/ADC-Clocking, Radar/EW-Simulation, Kommunikationstests, phased-array Anwendungen
