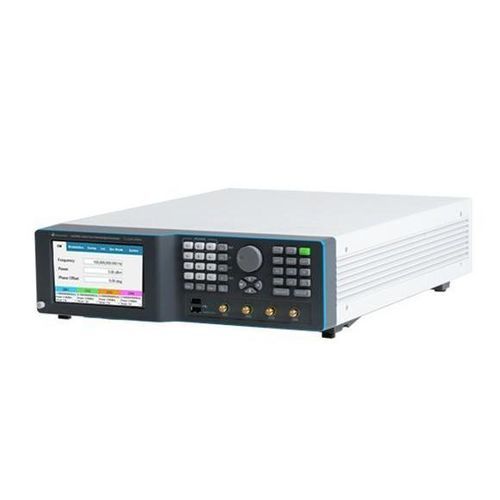

Signal-Generator LSX2094B

MikrowellenRF4 Kanäle

Übersicht
Der LSX2094B ist ein 20‑GHz, vierkanaliges Tischgerät aus der Lucid‑X‑Familie — eine kompakte, modulare Reihe von Mikrowellen-Signalgeneratoren in verschiedenen Bauformen. Das Gerät ist auf niedrigen Phasenrauschen und hohe spektrale Reinheit ausgelegt und bietet schnelle Umschaltzeiten sowie vielfältige Modulationsmodi.

Hauptmerkmale

• Bauform: Tischgerät, kohärente 4‑Kanal-Konfiguration
• Frequenzabdeckung der Familie: bis zu 40 GHz (Familienfähigkeit)
• Schnelles Umschalten: Ultra‑schnelle Optionen für Puls‑ und Frequenzumschaltung
• Modulation: AM, FM, PM, Sweep und Pulsmodulation
• Schnittstellen: LAN, USB und SPI; unterstützt SCPI/VISA für Fernsteuerung und Automatisierung

Highlights

• Ultra‑schnelle Umschaltgeschwindigkeit: <10 μs (Ultra‑schnell Option verfügbar)
• Kohärente Mehrkanal-Frequenzumschaltung
• AM, FM, PM, Sweep & Pulse mit großem Dynamikumfang
• Phasenrausch‑Beispiele: -148 dBc/Hz @100 MHz (10 kHz Offset), -133 dBc/Hz @1 GHz (10 kHz Offset), -114 dBc/Hz @10 GHz (10 kHz Offset)
• Integrierte LAN-, USB- und SPI‑Schnittstellen zur Steuerung

Funktionen (detailliert)

• Signalintegrität & spektrale Reinheit — Extrem niedriges Phasenrauschen über den Frequenzbereich; harmonische Pegel typ. ~-50 dBc und spurious/nicht-harmonische Pegel ~-90 dBc (Familienziele).
• Schnelles Frequenzumschalten — Ultra‑schnelles Umschalten bis 10 μs zur Unterstützung schneller automatisierter Testsequenzen, Frequency‑Hopping‑Simulationen und EW‑Szenarien.
• Analoge & Pulsmodulation — Integrierte AM, FM, PM und Sweep‑Modulation: FM‑Abweichung bis 10 MHz (Raten bis 1 MHz); AM‑lineare Tiefe bis 90% (Raten bis 100 kHz); PM‑Spitzenabweichung bis 360°; Pulsmodulation mit typischem Ein/Aus‑Verhältnis ~70 dB und Anstiegs-/Abfallzeiten <15 ns.
• Steuerung & Programmierung — Industriestandard SCPI und VISA. Fernsteuerung und Automatisierung über LAN oder USB mit Python, MATLAB, C#/C++, LabVIEW. Virtuelles Frontpanel für GUI‑Steuerung verfügbar.

Anwendungen

• Lokaloszillatoren und STALO‑Anwendungen
• Intermodulations‑ und IM3‑Messungen (Multi‑Tone‑Tests)
• Radar, elektronische Kriegsführung (EW) Bedrohungssimulation und Frequency‑Hopping‑Szenarien
• Hochleistungs‑DAC/ADC‑Taktung und RF‑Prüfstände

Spezifikationen

• Modell: LSX2094B — 20 GHz, vierkanaliger Mikrowellen‑Signalgenerator als Tischgerät
• Kanäle: 4 kohärente Kanäle (Multi‑Channel Tischkonfiguration)
• Maximale Frequenz (Familie): bis zu 40 GHz (modell-spezifisch: 20 GHz für LSX2094B)
• Phasenrausch (Beispiele): -148 dBc/Hz @100 MHz (10 kHz Offset), -133 dBc/Hz @1 GHz (10 kHz Offset), -114 dBc/Hz @10 GHz (10 kHz Offset)
• Harmonische: typ. ~-50 dBc; Spurious/nicht‑harmonische: ~-90 dBc
• Frequenzumschaltung: Schnelles Umschalten 100 μs (Option FS); Ultra‑schnelles Umschalten 10 μs (Option UFS)
• Modulation: AM, FM, PM, Sweep, Pulse, Pattern (PAT). FM‑Abweichung bis 10 MHz (Raten bis 1 MHz). AM‑Tiefe bis 90% (Raten bis 100 kHz). PM Spitzenabweichung 360°.
• Pulsmodulation: typisches Ein/Aus‑Verhältnis ~70 dB; Anstiegs-/Abfallzeiten <15 ns
• Leistung/Optionen: erweiterte Leistungsbereiche und Low‑Power‑Optionen ab Werk erhältlich
• Schnittstellen: LAN, USB, SPI; unterstützt SCPI/VISA; Fernsteuerung via Python, MATLAB, C#/C++, LabVIEW
• Verfügbare Bauformen in der Familie: PXIe, Rackmount, Benchtop, Desktop, Portable
• Dokumentation: Steuerungssoftware, Programmierrhandbuch und Benutzerhandbuch verfügbar
