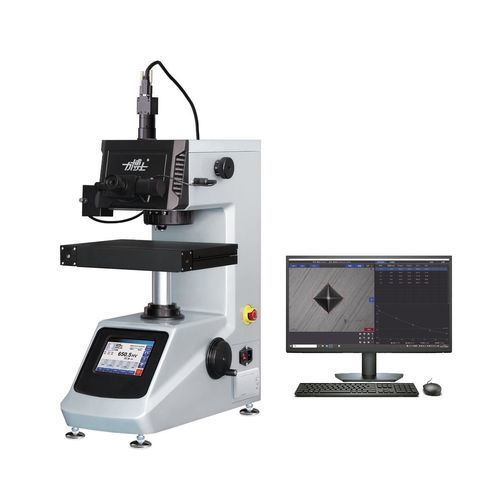

Härteprüfer / Knoop Vickers QHV-1000TPTA

micro VickersTischfür Feinblech

Produktübersicht Das Modell QHV-1000TPTA ist ein Mikro‑Vickers‑Härteprüfer, der mechanische, optische und computerbasierte Technologien kombiniert, um vollautomatische HV/HK‑Prüfungen mit digitaler Anzeige durchzuführen. Er unterstützt automatisches Wechseln der Revolverturret (Objektive und Eindringkörper), automatische Eingabe der Diagonalenmessungen aus Bildern, automatische Härteberechnung, Daten­speicherung, Anzeige, Druck und Umrechnung. Entwickelt für kleine Metallteile, Dünnschnitte, Metallfolien, gehärtete Schichten und Oberflächenbehandlungen (Galvanik, Nitrieren, Aufkohlen, Cyanidieren) sowie für nichtmetallische Materialien (Schmuck, Keramik, Glas), die geringe Prüfkräfte benötigen.

Funktionale Zusammenfassung Bildverarbeitender Mikro‑Härteprüfer mit hochpräziser automatischer Bühne, die Autofokus, automatisches Laden/Halten/Entladen, programmierbare Punktmuster und automatische Berichtserstellung ermöglicht. Ergebnisse und Bilder lassen sich exportieren oder netzwerkfähig übertragen für Labor‑Workflows und Qualitätsnachweis.

Produktvorteile

• Automatisierter Betrieb: Autofokus, Turret‑Wechsel und automatische Eindrückungsbild‑Messung für reproduzierbare Ergebnisse.
• Integrierte Steuerung: PC‑Software mit Mausbedienung und Berichtsgenerierung.
• Flexible Tischsteuerung: manuelle, elektrische oder PC‑Steuerung für X, Y und Hub.
• Panoramascan: Oberfläche scannen und Panoramabild zur schnellen Lokalisierung von Messpunkten erstellen.
• Oberflächenkorrektur: Modi zur Reduktion von Messfehlern auf gekrümmten Flächen.
• Mehrdimensionale Analyse: Härteumrechnungsmethoden, Echtzeitkurven und statistische Auswertung.
• Anpassbare Prüfprogramme und Berichte: benutzerdefinierte Prüfarten, Parameter und Datenaufbereitung.
• Anlassen-/Aufkohlungstiefenanalyse: automatische Berechnung und Darstellung der Schichttiefe anhand eines Härteschwellenwerts.
• Netzwerkfähige Datenverarbeitung: automatische Berechnung, Speicherung, Druck und elektronischer Berichtsexport.

Detaillierte Spezifikationen (Schlüsselparameter) Modell: QHV-1000TPTA Vollautomatischer Mikro‑Vickers‑Härteprüfer
Vickers‑Skalen: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Prüfkräfte (N): 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807
Prüfkräfte (gf): 10, 25, 50, 100, 200, 300, 500, 1000
Kraftwahl: Handrad; aktuelle Kraft auf Display angezeigt
Lastregelung: automatisch (Laden/Halten/Entladen)
Revolver/Turret: automatischer Wechsel von Objektiv und Eindringkörper
Härteablesung: automatische Bildmessung auf PC angezeigt
Fokussierung: Autofokus
Haltezeit: einstellbar 0–99 s
Prüfmodi: HV / HK (Vickers / Knoop)
Härtebereich: 5–3000 HV
Max. Probenhöhe: 105 mm
Abstand vom Prägezentrum zur Maschinenwand: 110 mm
Optisches Messsystem: Objektive 10× (Beobachtung), 40× (Messung); Gesamtvergrößerung 100× (Beob.), 400× (Messung); Messbereich 0–200 μm; Teilung 0.025 μm
XY‑Koordinatentisch: Abmessungen 100×100 mm; Hub 25×25 mm; Auflösung 0.01 mm
Automatischer Tisch: Abmessungen 312×225 mm; X‑Hub 110 mm; Y‑Hub 90 mm
Bewegungssteuerung: manuell, elektrisch oder PC‑gesteuert (X, Y, Hub)
Lichtquelle: 12V/20W, PWM‑Dimmung
Energiesparmodus: programmierbare Standby‑Zeit
Netzanschluss: 220V 50Hz
Gesamtmaße (L×B×H): 525×330×620 mm
Gewicht: 36 kg
Normen: GB/T 4340.2; ISO 6507; ASTM E92

Basis‑Ausstattung (Lieferumfang)

• Gerät: QHV-1000TPTA (1 Satz)
• Vickers‑Eindringkörper (1)
• Objektive: 10× und 40× (je 1)
• 10× digitales Mikrometerokular (1)
• Kreuzkoordinatentisch (1)
• Nivellierschrauben M10×25 (4)
• Wasserwaage (1)
• Innensechskantschlüssel 2,5 mm und 3 mm (je 1)
• Schraubendreher: Kreuz 5×75 und Schlitz 4×75
• Norm‑Vickers‑Blöcke: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Staubschutzhaube (1)
• Sicherungen 2A (2) und Ersatz‑Halogenlampe 12V/20W (1)
• Netzkabel (1)
• Tisch für Dünnschnitte (1)
• Flachzange und Feindraht‑Ständer (je 1)
• Senkkopfschrauben M5×12 (4, V2A)
• Große und kleine V‑Blöcke (je 1)
• Konformitätszertifikat, Bedienungsanleitung, Packliste (je 1)
• Vickers‑Automatikplattform, Computer und Messsystem (je 1 Satz)

Technische Daten

• Modell: QHV-1000TPTA
• Messverfahren: Vickers (HV) und Knoop (HK)
• Kraftbereiche: 10–1000 gf (8 wählbare Kräfte) / entsprechende N‑Werte
• Automatikfunktionen: Laden/Halten/Entladen, Turret‑Wechsel, Autofokus, automatische Eindrückungsbild‑Messung, Berichtserstellung
• Optische Vergrößerungen: Beobachtung 100×; Messung 400×
• Messbereich & Auflösung: 0–200 μm; Teilung 0.025 μm
• XY‑Tisch‑Genauigkeit: Auflösung 0.01 mm; angegebene Hübe
• Datenverarbeitung: automatische Berechnung, Speicherung, Anzeige, Druck, Härteumrechnung, elektronische Berichtserstellung, Netzwerkübertragung
• Stromversorgung: 220V 50Hz
• Maße & Gewicht: 525×330×620 mm; 36 kg
• Normen: GB/T 4340.2, ISO 6507, ASTM E92
