Vickers-Härteprüfer HV-1000SPTA

Knoop Vickersmicro VickersTisch

Produktübersicht

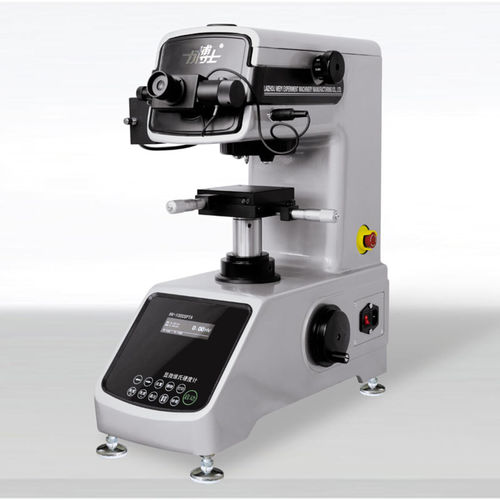

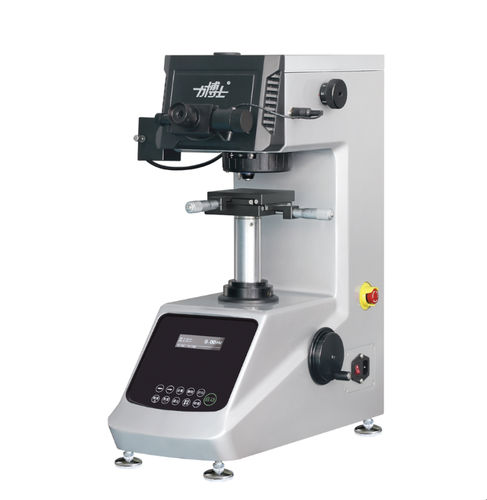

Dieses Mikro‑Vickers‑Härteprüfgerät (Modelle HV-1000SPTA / SPA / STA / SA) ist nach GB/T 4340.2-2012, ISO 6507-2 und ASTM ausgelegt. Es vereint mechanische, optische und rechnergestützte Funktionen für automatische Kraftsteuerung, Objektiv/Prüfspitze‑Wechsel, Härteberechnung, Daten­speicherung, Anzeige und Druck. Es eignet sich für Vickers‑ und Knoop‑Prüfungen an kleinen Metallteilen, Dünnschnitten, Folien, gehärteten Schichten und nichtmetallischen Proben wie Schmuck, Keramik und Glas.

Technische Daten

• Modelvarianten: HV-1000SPTA / SPA / STA / SA
• Messskalen: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 (Diagonalenbereich 0–200 μm)
• Prüfkräfte: 10, 25, 50, 100, 200, 300, 500, 1000 gf (0,098 N – 9,807 N)
• Kraftwahl: Handrad; gewählte Kraft wird auf dem Display angezeigt
• Laststeuerung: automatisches Laden / Halten / Entladen; Haltezeit einstellbar 1–60 s (5 s Schritte)
• Revolver: automatisch (SPTA/STA) oder manuell (SPA/SA)
• Optik: Objektive 10× (Beobachtung) und 40× (Messung); Teilung 0,025 μm; Gesamtvergrößerung 100×/400×
• XY-Tisch: Tisch 100 × 100 mm; Hub 25 × 25 mm; Auflösung 0,01 mm
• Max. Probenhöhe: 110 mm
• Beleuchtung: Halogen 12V/20W mit PWM‑Dimmung; Energiespar‑Standby nach 5 min
• Netzversorgung: 220V 50Hz, 100W; Abmessungen 525 × 330 × 620 mm; Gewicht 36 kg
• Normen: GB/T 4340.2, ISO 6507-2, ASTM E384 (E92 referenziert)

Grundausstattung

• Haupteinheit HV-1000 — 1
• Vickers‑Indenter — 1
• Objektive 10× und 40× — je 1
• Zubehörkasten (inkl. 10× digitalem Messokular) — 1
• Kreuztisch XY — 1
• Nivellierschrauben M10×25 — 4; Wasserwaage — 1
• Innensechskantschlüssel 2,5 mm und 3 mm; Schraubendreher Kreuz 5×75 und Schlitz 5×75
• Referenz‑Vickers‑Blöcke 700–800 HV1 und 400–600 HV0.2 — je 1
• Staubschutzhaube; Sicherungen 2A (Ersatz) — 2; Halogenlampe 12V/20W (Ersatz) — 1; Netzkabel — 1
• Platte für Dünnschnitte, Zange, Feindrahthalter, V‑Blöcke, Unterlagen (Konformitätszertifikat, Bedienungsanleitung, Packliste)

Optionales Zubehör

• Zusätzliche Härteblöcke (erweiterte HV‑Bereiche)
• CCD‑Bildverarbeitungssystem mit Erfassungs‑ und Auswertesoftware

Eigenschaften / Technische Merkmale

• Prüfmodi: Vickers (HV) und Knoop (HK)
• Härtebereich: 5–3000 HV (oder Berechnung über eingegebene Diagonale)
• Automatische Lastregelung und präzise optische Messung (Teilung 0,025 μm)
• Automatische oder manuelle Revolveroptionen
• Erweiterbar für Bildverarbeitung, Metallographie und Netzwerkübertragung (mit CCD/Software)
• Kompakte Bauform, geeignet für Labor- und Produktionsprüfungen
