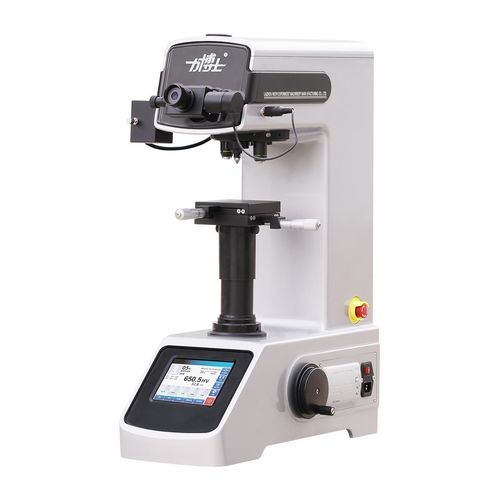

Vickers-Härteprüfer HV series

Tischfür Glasfür Keramik

Produktübersicht

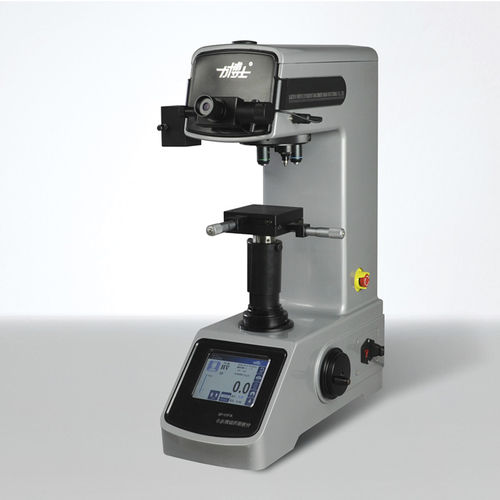

Die Serie HV-5/10/30/50TPTA vereint mechanische, optische und computerbasierte Komponenten für Vickers-Härteprüfungen. Die Modelle HV-5TPTA, HV-10TPTA, HV-30TPTA und HV-50TPTA decken Prüfkräfte von 1,961 N bis 490,3 N ab und eignen sich für dünne Metallteile, Bleche, Drähte, Beschichtungen, nitrierte Schichten sowie nichtmetallische Werkstoffe wie Glas, Schmuck und Keramik. Das Gerät unterstützt automatisierte Lastzyklen, manuelle Messung mittels Mikrometeraugenstück und mehrere Kommunikationsschnittstellen zur Datenübertragung und Systemintegration.

Produktvorteile

• Automatisierung: automatischer Objektiv-/Indenterwechsel und automatische Lade-/Halte-/Entladesequenzen über motorisierte Revolver.
• Messung und Berechnung: Touch‑Eingabe der Eindrucksdiagonale mit automatischer Härteberechnung, Zählfunktion und Umrechnungen.
• Datenkonnektivität: integrierter Drucker, RS‑232, Ethernet, USB und Bluetooth für numerische/zeichendatenausgabe und Anbindung an Host‑Software oder MES.
• Optisches System: doppelter optischer Kanal mit Objektiven 10×/20×/40× und Okular 10×, Messvergrößerungen bis zu 400× je nach Ausstattung.
• Mehrsprachige Bedienung: Benutzeroberfläche in mehreren Sprachen für Labor- und Produktionsumgebungen.

Detaillierte Spezifikationen (Tabelle)
Produktmodelle: HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
Prüfkraft (HV-5TPTA): 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N (0,2 kgf, 0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf)
Skala (HV-5TPTA): HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Prüfkraft (HV-10TPTA): 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N (0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf)
Skala (HV-10TPTA): HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
Prüfkraft (HV-30TPTA): 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N (0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf)
Skala (HV-30TPTA): HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
Prüfkraft (HV-50TPTA): 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N (1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf, 50 kgf)
Skala (HV-50TPTA): HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50
Lastregelung: Automatisch (Laden/Halten/Entladen)
Haltedauer: einstellbar 0–60 s
Revolver: Automatischer Revolver
Maximale Probenhöhe: 110 mm (200 mm ohne Verlängerungsmuffe)
Abstand Indenter-Zentrum zur Maschinenwand: 130 mm
Tischhub: Manuell
Optik: Objektive (10×/20×/40× Varianten), Okular 10×; Gesamtvergrößerung bis zu 400× je nach Konfiguration
Messauflösung: 0,025 μm (Tabelle) / Anzeigegenauigkeit bis 0,0625 μm in einigen Modi
Prüftisch: XY-Koordinatentisch 100 × 100 mm, Hub 25 × 25 mm, Auflösung 0,01 mm
Beleuchtung: 12 V / 20 W
Netzversorgung: 220 V 50 Hz
Abmessungen extern: 500 × 330 × 660 mm
Gewicht: 55 kg

Eigenschaften / Technische Daten

• Serie: HV-5TPTA, HV-10TPTA, HV-30TPTA, HV-50TPTA.
• Anwendbare Materialien: kleine Metallteile, dünne Bleche, Metallfolien, Drähte, galvanische Beschichtungen, nitrierte Schichten, Glas, Schmuck, Keramik.
• Schnittstellen: Ethernet, Bluetooth, RS‑232, USB, integrierter Drucker für Datenausgabe und Systemanbindung.
• Automatisierung: automatische Revolver, automatische Lade-/Haltedurchläufe.
• Messmethode: manuelle Messung per Mikrometerokular mit Touch‑Eingabe und automatischer Härteberechnung.
• Optik: doppelter optischer Kanal mit wechselbaren Objektiven; Vergrößerung und Auflösung abhängig von Ausstattung.
• Standardlasten und Skalen: unterstützt HV‑Skalen von HV0.2 bis HV50 je nach Modell.
• Stromversorgung und Maße: 220 V 50 Hz; 500 × 330 × 660 mm; ca. 55 kg.
