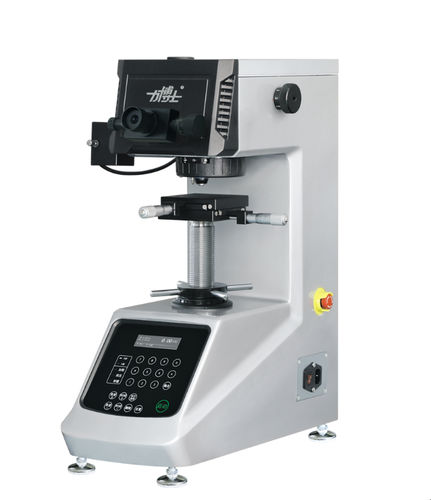

Härteprüfer / micro Vickers HVA-1000T

TischautomatischMikro

Produktübersicht
Der HVA-1000T ist ein Tischgerät‑Mikro‑Vickers‑Härteprüfer, der mechanische, optische und rechnerische Technologien vereint. Er liefert präzise und reproduzierbare Härtemessungen für kleine Metallteile, Dünnschnitte, Metallfolien, galvanische Beschichtungen, nitridierte und gehärtete Schichten sowie nichtmetallische Werkstoffe wie Schmuck, Keramik und Glas. Die Anlage ermöglicht manuelle Eindrückungsmessung mit mikrometrischem Okular und bietet optionale Automatisierungs‑ und Bildverarbeitungssoftware zur Optimierung von Labor‑ und Qualitätsprüfprozessen.

Hauptfunktionen / Optionen

• Modell: HVA-1000T
• Automatischer Revolver: nicht montiert (–)
• Ablesen des Härtewerts: Tastatureingabe
• Präzise XY‑Koordinatentisch: inklusive
• Optionale Knoop‑Prüfspitze: verfügbar
• Vickers‑Messsoftware (CCD‑Bildverarbeitung): optional

Technische Hauptparameter
Vickers‑Skalen: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Prüfkräfte: 0,098; 0,2452; 0,4903; 0,9807; 1,961; 2,942; 4,904; 9,807 N (10, 25, 50, 100, 200, 300, 500, 1000 gf)
Kraftwahl: über Drehen des Kraftwahlhandrads; ausgewählte Kraft wird auf dem Bildschirm angezeigt
Lastregelung: automatisch (Aufbringen / Halten / Entlasten)
Haltezeit: einstellbar 0–60 s (1 s Schritte)
Prüfmodus: HV / HK
Härtebereich: 5–3000 HV, Anzeige‑Fehler 3–5% HV
Maximale Probenhöhe: 110 mm (Abstand vom Eindruckzentrum zur Maschinenwand: 110 mm)
Optisches Messsystem: Objektive 10× (Beobachtung), 40× (Messung); Gesamtvergrößerung 100×/400×; Teilungswert 0,025 μm
Messbereich Eindruck: 0–200 μm
XY‑Stage: Abmessungen 100 × 100 mm; Verfahrweg 25 × 25 mm; Auflösung 0,01 mm
Lichtquelle: 12 V / 20 W, Helligkeit einstellbar
Energiesparmodus: automatische Standby‑Programmierung möglich
Netzversorgung: 220 V 50 Hz, Leistungsaufnahme 100 W
Maße & Gewicht: 525 × 330 × 620 mm; Gewicht 36 kg
Normen: GB/T 4340.2, ISO 6507, ASTM E92

Basisausstattung (Standardzubehör)

• Gehäuse: Vickers‑Härteprüfer — Menge: 1
• Vickers‑Prüfspitze — Menge: 1
• Objektive: 10×, 40× — Menge: je 1
• Zubehörkiste (inkl. 10× Mikrometerokular) — Menge: 1
• Kreuzkoordinatentisch — Menge: 1
• Nivellierschrauben M10×25 — Menge: 4
• Wasserwaage — Menge: 1
• Innensechskantschlüssel 2,5 mm — Menge: 1
• Innensechskantschlüssel 3 mm — Menge: 1
• Kreuzschlitzschraubendreher 5×75 — Menge: 1
• Schlitzschraubendreher 5×75 — Menge: 1
• Standard Vickers‑Block 700–800 HV1 — Menge: 1
• Standard Vickers‑Block 400–600 HV0.2 — Menge: 1
• Staubschutzhaube — Menge: 1
• Sicherung 2 A — Menge: 2 (Ersatz)
• Halogenlampe 12 V/20 W — Menge: 1 (Ersatz)
• Netzkabel — Menge: 1
• Konformitätserklärung — Menge: 1
• Bedienungsanleitung — Menge: 1
• Packliste — Menge: 1

Merkmale / Spezifikationen (Übersicht)

• Modell: HVA-1000T
• Messskalen: HV0.01–HV1
• Kräfte: 0,098–9,807 N (10–1000 gf)
• Optische Vergrößerung: 100× (Beobachtung) / 400× (Messung)
• Teilungswert: 0,025 μm
• Messbereich Eindruck: 0–200 μm
• Verfahrweg / Auflösung XY‑Tisch: 25 × 25 mm / 0,01 mm
• Max. Probenhöhe: 110 mm
• Lichtquelle: 12 V / 20 W, einstellbar
• Netz: 220 V 50 Hz, 100 W
• Abmessungen / Gewicht: 525 × 330 × 620 mm / 36 kg
• Normen: GB/T 4340.2, ISO 6507, ASTM E92
