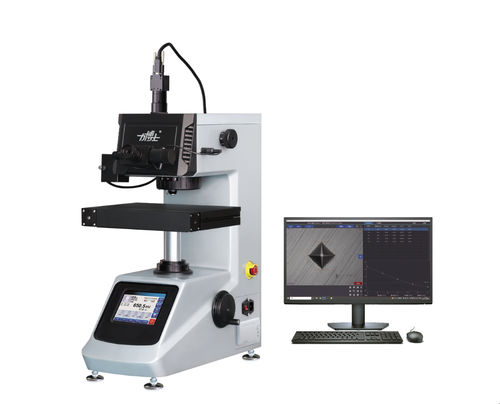

Härteprüfer / Knoop Vickers BHV-1000TPTA

micro VickersTischfür Feinblech

Produktübersicht
Der bildverarbeitende Mikro-Vickers-Härteprüfer (Modell BHV-1000TPTA) vereint mechanische, optische und computerbasierte Technologien. Er unterstützt automatisches Umschalten von Objektiven und Eindringkörpern, automatische Eingabe gemessener Diagonallängen sowie die vollständige Automatisierung von Härteberechnung, Datenspeicherung, Anzeige, Druck und Härteumrechnung. Das Gerät ist ausgelegt zur Messung von Vickers- oder Knoop-Härte an kleinen Metallteilen, Dünnschnitten, Metallfolien, Einsatzgehärteten Schichten, galvanischen Beschichtungen, nitrierten/carbonierten/cyanidierten Schichten sowie an nichtmetallischen Proben wie Schmuck, Keramik und Glas. Es liefert hohe Messgenauigkeit, gute Reproduzierbarkeit, sehr kleine Eindrücke und zerstörungsfreie Probenprüfung.

Hauptfunktionen

• Automatisches Wechseln von Objektiven und Eindringkörper-Turret für reproduzierbare Prüfabläufe.
• Automatisches Laden/Halten/Entladen mit PC-basierter Bildmessung zur automatischen Härteablesung.
• Hochpräzise automatisierte XY-Bühne für benutzerdefinierte Eindringpfade und programmierbare Prüfsequenzen.
• Automatische Berechnung der Einsatzhärtetiefe und Erstellung elektronischer Berichte; Übertragung von Messergebnissen und Bildern über Netzwerk möglich.

Produktvorteile

• Softwareintegrierter Betrieb mit intuitiver Maussteuerung für einfache Bedienung.
• Integrierter Plug-and-Play-Kabelbaum für vereinfachte Installation.
• Elektrische Verstellung der Tischposition über Software für präzise horizontale Ausrichtung.
• Umschaltung Bild/Video mit nahtloser Echtzeitfokussteuerung.
• Panoramascan zur Erstellung einer Übersicht der Probenoberfläche und schnellen Lokalisierung von Prüfpunkten.
• Ein-Klick-Flächenkorrektur mit sechs Korrekturoptionen zur Reduzierung von Messfehlern bei nicht ebenen Proben.
• Mehrdimensionale Datenanalyse: drei Härteumrechnungsverfahren, Echtzeit-Ergebnisgraphen und statistische Auswertung.
• Anpassbare Prüfberichte und Rekonstruktion des Prüfablaufs mit zugehörigen Eindrucksbildern.
• Benutzerdefinierbare Prüfprogramme: Festlegen von Prüftyp, Parametern und Datenanalysen.
• Präzisionsmaß mit Echtzeitspeicherung der Daten in Berichten.

Detaillierte Spezifikationen (Tabellenzeilen)
BHV-1000TPTA Halbautomatischer Mikro-Vickers-Härteprüfer
Vickers-Skala: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Prüfkraft: 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N); 10, 25, 50, 100, 200, 300, 500, 1000 (gf)
Wahl der Prüfkraft: Drehschalter; aktuell gewählte Kraft wird auf dem Bildschirm angezeigt
Lastregelung: Automatisch (Laden/Halten/Entladen)
Turret (Objektiv- und Eindringkörperwechsel): Automatisch
Härteablesung: Computer zeigt Eindrückbild und führt automatische Messung durch
Haltezeit: einstellbar von 0 bis 99 Sekunden
Prüfmodus: HV / HK (Vickers / Knoop)
Härtebereich: 5–3000 HV
Max. Probenhöhe: 105 mm
Abstand von Eindrückzentrum zur Maschinenwand: 110 mm
Optisches Messsystem: Objektive 10× (Beobachtung), 40× (Messung); Gesamtvergrößerung 100×/400×; Messbereich 0–200 μm; Teilung 0,025 μm
XY-Koordinatentisch: Abmessungen 100 × 100 mm; Hub 25 × 25 mm; Auflösung 0,01 mm
Automatischer Tisch: Abmessungen 312 × 225 mm; X-Hub 110 mm; Y-Hub 90 mm
Steuerung Tischbewegung: manuell, elektrisch und PC-gesteuert (X/Y)
Lichtquelle: 12V / 20W; Helligkeit PWM-Dimmung
Energiesparmodus: Zeit bis automatische Standby-Einleitung einstellbar
Netzversorgung: 220V 50Hz
Gesamtmaße (L×B×H): 525 × 330 × 620 mm
Gewicht: 36 KG
Normen: GB/T 4340.2; ISO 6507; ASTM E92

Basisausstattung

• Hauptgerät: Vickers-Härteprüfer (1 Satz)
• Vickers-Eindringkörper (1)
• Objektive: 10× und 40× (je 1)
• 10× digitales Mikrometermokular
• XY-Koordinatentisch
• Justageschrauben zum Nivellieren (M10x25) ×4
• Libelle (1)
• Inbusschlüssel 2,5 mm und 3 mm sowie Kreuz/Schlitz-Schraubendreher
• Standard-Vickers-Prüfblöcke: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Staubschutzhaube (1)
• Sicherung 2A (Ersatz)
• Halogenlampe 12V/20W (Ersatz)
• Stromkabel (1)
• Tisch für Dünnschnitte (1)
• Flachzange (1)
• Feindrahthalter (1)
• Senkkopfschrauben M5x12 (4, Edelstahl)
• Große und kleine V-Blöcke (je 1)
• Konformitätszertifikat, Bedienungsanleitung und Packliste (je 1)
• Vickers-Automatikplattform (Satz)
• Computer (Satz)
• Vickers-Messsystem (Satz)

Technische Daten

• Modell: BHV-1000TPTA
• Messarten: Vickers und Knoop
• Prüfkraft: 10–1000 gf (Mehrstufig) / entsprechende N-Werte
• Härtebereich: 5–3000 HV
• Optische Vergrößerung: Beobachtung 100× ; Messung 400×
• Messauflösung: optische Teilung 0,025 μm ; XY-Auflösung 0,01 mm
• Probenfreiheit: max. Probenhöhe 105 mm ; Abstand Eindrückzentrum 110 mm
• Automatisierung: automatische Laststeuerung, Turret-Wechsel, automatische Bildmessung und Berichtsgenerierung
• Netz: 220V 50Hz
• Normen: GB/T 4340.2, ISO 6507, ASTM E92
