Vickers-Härteprüfer HV-1000TPTA

Tischfür Feinblechfür Glas

Produktübersicht

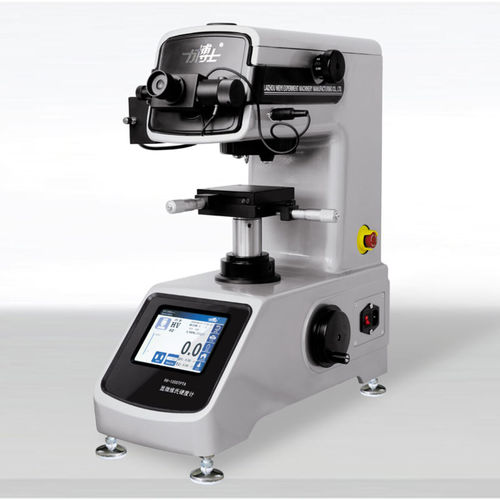

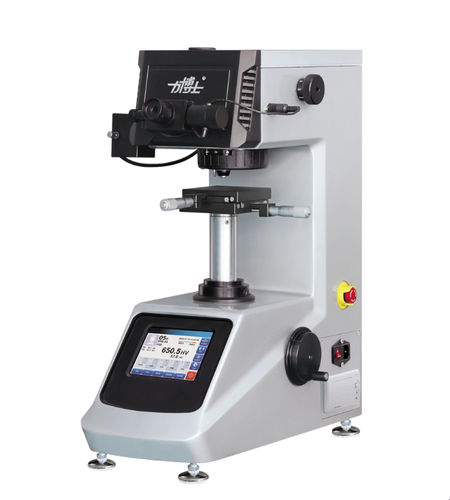

Dieser Mikro‑Vickers‑Härteprüfer (Modell HV-1000TPTA) ist ausgelegt nach GB/T 4340.2-2012, ISO 6507-2 und den referenzierten ASTM‑Normen. Er vereint mechanische, optische und computerbasierte Technologien mit automatischem Objektiv- und Eindringkörperwechsel, digitaler Eingabe gemessener Diagonallängen, automatischer Härteberechnung, Speicherung, Anzeige und Druck. Geeignet für Vickers‑ oder Knoop‑Härtemessungen an kleinen Metallteilen, Dünnschnitten, Metallfolien, oberflächengehärteten oder beschichteten Schichten (z.B. Einsatzgehärtet, galvanisch beschichtet, nitriert, carburiert, cyanidiert) sowie an nichtmetallischen Proben (Schmuck, Keramik, Glas), wenn geringe Prüfkräfte erforderlich sind. Das Gerät bietet hohe Messgenauigkeit, umfangreiche Automatisierung und sehr kleine Eindrücke; mit CCD‑Kamera und Bildverarbeitungssoftware kann es als bildverarbeitender Mikrohärteprüfer mit Netzübertragung dienen.

Detaillierte Spezifikationen

• Modell: HV-1000TPTA
• Vickers‑Skalen: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
• Prüfkräfte: 0,098; 0,2452; 0,4903; 0,9807; 1,961; 2,942; 4,904; 9,807 N (10, 25, 50, 100, 200, 300, 500, 1000 gf)
• Kraftauswahl: Drehrad; gewählte Kraft wird auf dem Display angezeigt
• Laststeuerung: Automatisch (Aufbringen / Halten / Entlasten)
• Automatische Reitstock/Turret: Automatischer Wechsel von Objektiven und Eindringkörpern
• Haltezeit: Einstellbar 1–60 s (5 s Schritte)
• Prüfmodi: HV / HK
• Härtebereich: 5–3000 HV (auch per Mikrometereingabe)
• Max. Probenhöhe: 110 mm (Abstand Eindrückzentrum zur Maschinenwand)
• Optisches Messsystem: Objektive 10× (Beobachtung) und 40× (Messung); Teilstrich 0,25 μm; Vergrößerung 100×/400×; Messbereich 0–200 μm
• XY‑Tisch: 100 × 100 mm; Hub 25 × 25 mm; Auflösung 0,01 mm
• Lichtquelle: 12V / 20W mit PWM‑Dimmung
• Energiesparmodus: Automatischer Standby nach 5 Minuten Inaktivität
• Netzanschluss: 220V 50Hz; Leistungsaufnahme 100W
• Abmessungen / Gewicht: 525 × 330 × 620 mm; 36 kg
• Sonderausstattung: Eingebauter Drucker; Bereichs‑Alarm
• Normen: GB/T 4340.2, ISO 6507, ASTM (Herstellerreferenzen z.B. ASTM E92, ASTM E384)

Basislieferumfang (Zubehör & Lieferteile)

• Gerät: Vickers‑Härteprüfer — Modell HV-1000TPTA — Herkunft: Taiwan — Menge: 1
• Vickers‑Eindringkörper — Menge: 1
• Objektive: 10× und 40× — je 1 Stück
• Zubehörkasten mit 10× Digital‑Messokular — Menge: 1
• Kreuzkoordinaten‑Tisch — Menge: 1
• Nivellierschrauben M10×25 — Menge: 4
• Wasserwaage — Menge: 1
• Innensechskantschlüssel 2,5 mm und 3 mm — je 1 Stück
• Kreuzschlitzschraubendreher 5×75, Schlitzschraubendreher 5×75 — je 1 Stück
• Standard Vickers‑Prüfblöcke: 700–800 HV1 (1); 400–600 HV0.2 (1)
• Staubschutzhaube — Menge: 1
• Sicherung 2A — Menge: 2 (Ersatz)
• Halogenlampe 12V/20W — Menge: 1 (Ersatz)
• Netzkabel — Menge: 1
• Dünnschnitt‑Tisch, Flachzangen, Fein‑Drahthalter — je 1 Stück
• Senkschraube Innensechskant M5×12 (Edelstahl) — Menge: 4
• Großer V‑Block, kleiner V‑Block — je 1 Stück
• Konformitätszertifikat, Bedienungsanleitung, Packliste — je 1 Stück

Optionale Zubehörteile
Härteprüfblöcke, CCD‑Bildverarbeitungssystem und Software (optional)

Hinweise
In Verbindung mit einem Computer, einer kompatiblen CCD‑Kamera und Bildverarbeitungssoftware arbeitet das Gerät als bildverarbeitender Mikrohärteprüfer und kann Bilder sowie Messergebnisse erfassen, verarbeiten und über ein Netzwerk übertragen. Geeignet für sehr kleine Proben, dünne Folien, beschichtete oder oberflächengehärtete Schichten sowie nichtmetallische Proben, die sehr kleine Eindrücke erfordern.
