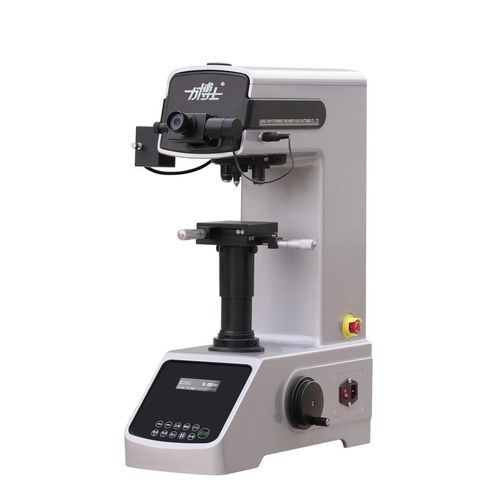

Härteprüfer / Knoop Vickers HV-5SPTA

micro VickersTischfür Feinblech

Produktübersicht
Der HV-5SPTA ist ein optomechatronischer Mikro-Vickers-Härteprüfer, der ein hochvergrößerndes optisches Messsystem mit photoelektrischer Sensorik kombiniert. Er ist ausgelegt für die genaue Prüfung von Kleinteilen, dünnen Blechen, Metallfolien, galvanisierten Beschichtungen, Glas, Keramik sowie oberflächengehärteten Schichten (Induktionshärtung, Einsatzhärtung). Die Eindrückmessung erfolgt manuell über ein Mikrometerokular; das Gerät bietet automatische Belastung, Haltezeit und Entlastung und eignet sich für Labor- und Forschungseinsatz.

Hauptmerkmale

• Automatische Turmwechsler und automatische Last/Halten/Entlastung
• Optische Messung mit 10× (Beobachtung) und 40× (Messung) Objektiven; Teilung 0,025 μm
• Unterstützte Vickers-Skalen: HV0.2–HV5; Messbereich 5–3000 HV
• Prüfkräfte: 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,3 N
• Messgenauigkeit: Umrechnungsfehler ca. 3–5 % HV
• Einstellbare Haltezeit: 1–60 s
• Schnittstellen und Optionen: integrierter Drucker, RS232, Ethernet, USB, Bluetooth; Datenexport und Integration in externe Software/MES

Detaillierte Spezifikationen
Vickers-Skalen: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Prüfkräfte (N): 1,961; 2,942; 4,903; 9,807; 19,61; 24,52; 29,42; 49,3
Optisches System: Objektive 10× (Beobachtung) und 40× (Messung); Teilung 0,025 μm; Gesamtvergrößerung 100× (Beobachtung) / 400× (Messung)
Laststeuerung: automatische Belastung, Halten und Entlastung
Härteablesung: mikroskopische Messung mit manuellem Mikrometerokular; Umrechnungsfehler 3–5 % HV
Haltezeit: einstellbar 1–60 s
Max. Probenhöhe: 200 mm (mit abgenommener Schutzhaube; Standardfreiraum 110 mm)
Abstand vom Eindrückzentrum zur Maschinenwand: 130 mm
Prüfmodi: HV / HK
Härtebereich: 5–3000 HV
Außenmaße (B×T×H): 500 × 330 × 660 mm
Nettogewicht: 55 kg
XY-Tisch: 100 × 100 mm, Hub 25 × 25 mm, Auflösung 0,01 mm
Stromversorgung: AC 220 V / 50 Hz
Revolver/Turret: automatische Turmwechseleinheit
Beleuchtung: 12 V / 20 W
Spezialausstattung: integrierter Drucker, Zonenalarm

Hauptkonfiguration

• Vickers-Indenter: 1 Stück
• Querkoordinaten-Prüftisch (XY): 1 Satz
• Objektive: 20× und 40× (jeweils eines, sofern geliefert)
• 10× digitales Mikrometerokular: 1 Stück
• Standard-Vickers-Prüfblocks: 700–800 HV1 und 400–600 HV5 (geliefert)

Technische Daten

• Modell: HV-5SPTA (Serie umfasst HV-5/10/30/50TPTA)
• Messverfahren: Mikro-Vickers-Optikmessung mit photoelektrischer Sensorik
• Anwendbare Materialien: Kleinteile, dünne Bleche, Metallfolien, galvanische Beschichtungen, Glas, Keramik, oberflächengehärtete Schichten
• Unterstützte Skalen: HV0.2–HV5
• Messgenauigkeit: Umrechnungsfehler ca. 3–5 % HV
• Beladung: automatische Last/Halten/Entlastung
• Indenter-Messung: manuell via 10× Mikrometerokular
• XY-Tisch: 100 × 100 mm, Hub 25 × 25 mm, Auflösung 0,01 mm
• Stromversorgung: AC 220 V, 50 Hz; Beleuchtung: 12 V / 20 W
• Abmessungen & Gewicht: 500 × 330 × 660 mm, 55 kg
• Optionen: integrierter Drucker, RS232/Ethernet/USB/Bluetooth, Zonenalarm
