Härteprüfer / Knoop Vickers HV-1000MPTA

micro VickersTischfür Feinblech

Produktübersicht

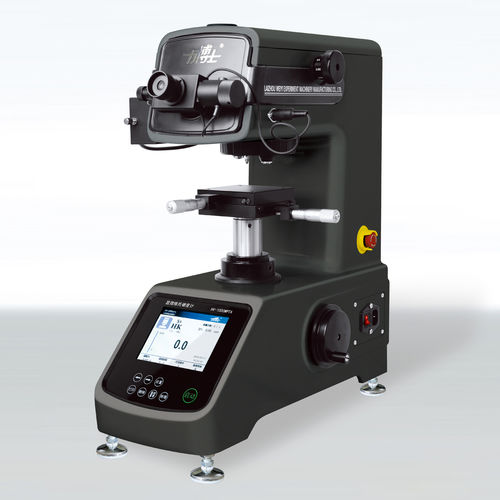

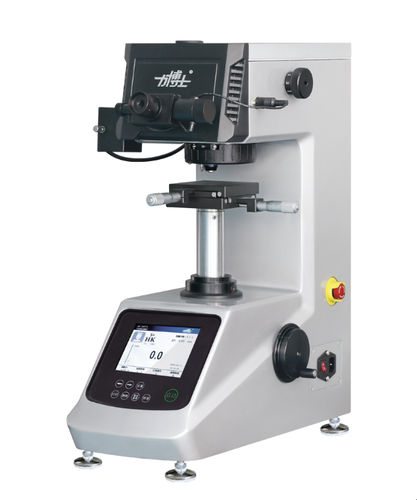

Das Mikro‑Vickers‑Härteprüfgerät HV-1000MPTA dient der Vickers‑ und Knoop‑Härteprüfung an kleinen Metallteilen, Dünnschnitten, Folien, gehärteten Oberflächenschichten sowie an nichtmetallischen Materialien wie Schmuck, Keramik und Glas. Das Gerät bietet automatische Beladung/Halten/Entladen, automatische Revolver‑Umschaltung für Objektive und Eindringkörper und kann mit CCD und Software zur Bildverarbeitung und Netzwerkübertragung ausgestattet werden.

Detaillierte Spezifikationen
Modell: HV-1000MPTA
Vickers‑Skalen: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Prüfkräfte: 10, 25, 50, 100, 200, 300, 500, 1000 gf (0,098–9,807 N)
Lastregelung: automatisch (Beladen/Halten/Entladen); Haltezeit einstellbar 1–60 s (5‑s‑Schritten)
Prüfmodi: HV / HK (Vickers / Knoop)
Härtebereich: 5–3000 HV (Eingabe der Mikrometermessung zur Berechnung)
Max. Probenhöhe (Mittelpunkt der Eindrückung zur Gehäusewand): 110 mm
Optisches Messsystem: Objektive 10× (Beobachtung) / 40× (Messung); Teilstrich 0,025 μm; Gesamtvergrößerung 100× / 400×; Messbereich 0–200 μm
XY‑Tisch: Tischgröße 100 × 100 mm; Hub 25 × 25 mm; Auflösung 0,01 mm
Beleuchtung: 12V/20W Halogen mit PWM‑Dimmung
Netz: 220V 50Hz, 100W; Abmessungen: 525 × 330 × 620 mm; Gewicht: 36 kg
Normen: GB/T 4340.2-2012, ISO 6507-2, ASTM E384 / ASTM E92

Basisausstattung (Zubehör & Teile)

• Haupteinheit — Mikro‑Vickers‑Härteprüfer — Stk.: 1
• Vickers‑Eindringkörper — Stk.: 1
• Objektive 10× und 40× — Stk.: je 1
• Zubehörkasten (enthält unten aufgeführte Teile)
• 10× digitales Messokular — Stk.: 1
• Kreuzkoordinaten‑Tisch — Stk.: 1
• Nivellierschrauben M10x25 — Stk.: 4
• Wasserwaage — Stk.: 1
• Innensechskantschlüssel 2,5 mm & 3 mm — Stk.: je 1
• Kreuz‑ und Schlitzschraubendreher 5x75 — Stk.: je 1
• Normale Vickers‑Härteblöcke: 700–800 HV1 und 400–600 HV0.2 — Stk.: je 1
• Staubschutzhaube, Sicherungen 2A ×2, Ersatz‑Halogenlampe 12V/20W, Netzkabel — Menge wie angegeben
• Dünnschnitt‑Bühne, Flachzangen, Feindraht‑Halter, V‑Blöcke (groß & klein) — Menge wie angegeben
• Konformitätszertifikat, Bedienungsanleitung, Packliste — Stk.: je 1

Optionale Zubehörteile

• Zusätzliche Härteprüfblöcke (weitere Bereiche)
• CCD‑Bildverarbeitungssystem mit Software und Netzwerkschnittstelle

Technische Daten

• Modell: HV-1000MPTA
• Skalen: HV0.01–HV1
• Kräfte: 10–1000 gf (0,098–9,807 N)
• Automatische Funktionen: Beladen/Halten/Entladen; automatische Revolver für Objektive/Eindringkörper
• Optische Genauigkeit: Teilstrich 0,025 μm; Messbereich 0–200 μm; Messvergrößerung bis 400×
• Tischhub / Auflösung: 25 × 25 mm; 0,01 mm
• Probenfreiheit: Max. Höhe 110 mm
• Beleuchtung: 12V/20W Halogen, PWM‑Dimmung
• Netz: 220V 50Hz, 100W
• Abmessungen & Gewicht: 525 × 330 × 620 mm; 36 kg
• Normen: GB/T 4340.2-2012, ISO 6507-2, ASTM E384 / ASTM E92
• Besonderheiten: integrierbarer Drucker, Bereichs‑Alarm, Bildverarbeitungsfähigkeit mit CCD
