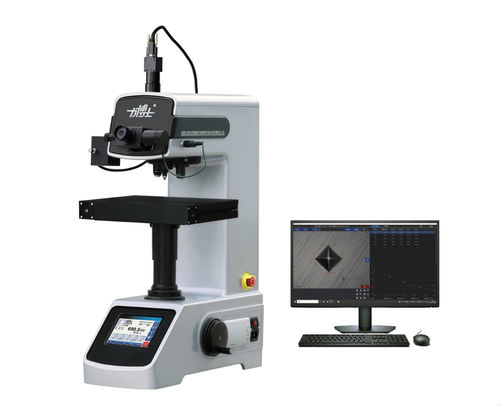

Härteprüfer / macro Vickers BHV series

micro VickersTischfür Platten

Produktübersicht
Der Vickers-Härteprüfer BHV-5/10/30/50TPTA ist für präzise Mikro- und Makro-Vickers-Prüfungen an metallischen und bestimmten nichtmetallischen Werkstoffen ausgelegt. Er unterstützt Messungen an winzigen Bauteilen, dünnen Blechen, Metallfolien, Drähten, dünnen gehärteten Schichten und galvanischen Beschichtungen und kann die innere Härte von induktionsgehärteten oder vergüteten Schichten in Übereinstimmung mit der Mikrostruktur bewerten. Das Gerät integriert optische, mechanische und elektronische Komponenten, verfügt über eine Touchscreen-Bedienung und bietet reproduzierbare Messabläufe.

Detaillierte Spezifikationen
BHV-5TPTA — Prüfkraft (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 — Prüfkraft (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5 — Skala: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
BHV-10TPTA — Prüfkraft (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07 — Prüfkraft (kgf): 0,3, 0,5, 1, 2, 2,5, 3, 5, 10 — Skala: HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
BHV-30TPTA — Prüfkraft (N): 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2 — Prüfkraft (kgf): 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30 — Skala: HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
BHV-50TPTA — Prüfkraft (N): 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2, 490.3 — Prüfkraft (kgf): 1, 2, 2,5, 3, 5, 10, 20, 30, 50 — Skala: HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50

Allgemeine Parameter und Funktionen
Wahl der Prüfkraft: Touchscreen
Art der Kraftaufbringung: automatisch (Belasten/Halten/Entlasten)
Haltezeit der Prüfkraft: einstellbar von 0 bis 99 s
Härte-Messbereich: BHV-5TPTA: 8–3000 HV; BHV-10/30/50TPTA: 5–3000 HV
Maximale Probenhöhe: 110 mm (200 mm ohne Verlängerungshülse)
Abstand von Eindringmittenpunkt zur Maschinenwand: 130 mm
Optisches System — Objektiv/Auge/Gesamtvergrößerung: BHV-5: 20× (Beobachtung), 40× (Messung); Okular 10×; gesamt 200× (Beobachtung), 400× (Messung). BHV-10: 10× (Beobachtung), 40× (Messung). BHV-30/50: 10×/40× entsprechend.
Messauflösung: bis 0,025 μm (modellabhängig); alternative Auflösungen: 0,0625 μm, 0,125 μm
Hub der Prüfbank: manuell
Prüftisch (XY) — Manuelle Bühne: 100 × 100 mm; Hub 25 × 25 mm; Auflösung 0,01 mm
Automatischer Prüftisch: 312 × 225 mm; X-Hub 110 mm; Y-Hub 90 mm
Lichtquelle: 12V/20W
Netzversorgung: 220V 50Hz
Außenmaße (L×B×H): 500 × 330 × 660 mm
Gewicht: 55 kg

Anwendungsbereiche
Geeignet für Vickers-Härtemessungen an kleinen Metallteilen, dünnen Blechen, Metallfolien, Drähten, dünnen gehärteten Schichten, galvanischen Beschichtungen und nichtmetallischen Werkstoffen (Glas, Schmuck, Keramik), die sich nicht mit Prüfverfahren höherer Kräfte testen lassen.

Eigenschaften / Technische Daten

• Modell / Serie: BHV-5/10/30/50TPTA
• Kraftbereiche: 0,2–50 kgf je nach Modell (entsprechende N-Werte oben aufgeführt)
• Härteskalen: HV0.2 bis HV50 je nach Modell
• Touchscreen-Auswahl und automatische Belastung/Halten/Entlastung
• Hochvergrößernde optische Messung mit dualem optischen Kanal und fotoelektrischer/optoelektronischer Erfassung
• Messauflösung bis zu 0,025 μm (modellabhängig)
• Probenfreiraum bis zu 110 mm (200 mm ohne Verlängerungshülse)
• XY-Prüftisch mit feiner Auflösung und optionalem automatischem Prüftisch
• Netz: 220V 50Hz; Lichtquelle: 12V/20W
• Abmessungen (L×B×H): 500×330×660 mm; Gewicht: 55 kg
