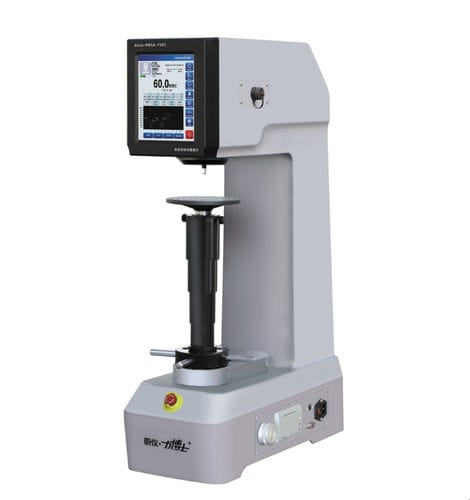

Rockwell-Härteprüfer Auto-HRSA-150S

Tischfür Maschinefür Prüfstände

Produktübersicht
Der Auto-HRSA-150S ist ein hochpräzises, vollautomatisches Rockwell-Härteprüfgerät, das optische, elektronische und mechanische Systeme integriert und über ein 8-Zoll-Touchscreen-HMI verfügt. Es führt automatische Prüfabläufe für Rockwell- und Oberflächen-Rockwell-Härten durch und ist für Einsatzbereiche wie Metallurgie, Maschinenbau, Automobilindustrie, Werkzeug-/Formenbau, Wärmebehandlung, Prüfinstitute und Forschungseinrichtungen konzipiert. Es dient als Standardgerät für Härteprüfung und Qualitätskontrolle von Werkstoffen.

Produktvorteile

• Ein-Klick-Prüfung: Ein Taster hebt den Prüftisch in die optimale Position und startet die automatische Prüfung; nach der Prüfung senkt sich der Tisch um eine voreingestellte Strecke, um einen schnellen Punktwechsel zu ermöglichen und Prüf-Flexibilität sowie Erfolgsquote zu erhöhen.
• Zwei Tischhubarten: Handrad-Hublage und elektrische Hubvorrichtung (manuell per Handrad, elektrisch per Drehknopf).
• Stufenlos verstellbarer Hebetisch: Durch Drehen des Bedienknopfs lässt sich die Hubgeschwindigkeit stufenlos einstellen; der Drehwinkel bestimmt die Geschwindigkeit und kann vorgegeben werden.
• Einstellbarer Prüfbereich: Ober- und Untergrenzen können festgelegt werden; die Ergebnisse werden bei Bestehen schwarz bzw. bei Nichtbestehen rot angezeigt.
• Überwachung der Beladungszeit: Leerlauf-Timeout-Schutz stoppt das Laden bei fehlendem Prüfstück oder unbeabsichtigtem Start, zum Schutz der Maschine.
• Anzeige der Anfangsprüfkraft als Fortschrittsbalken: Im manuellen Betrieb zeigt das Display beim Kontakt des Eindringkörpers mit dem Werkstück die Fortschrittsanzeige der Anfangsprüfkraft, um Überkraft und Fehler zu vermeiden.
• Drei Umrechnungsnormen: Eingebaute chinesische, europäische und amerikanische Umrechnungsstandards; umgerechnete Werte werden neben den Messergebnissen angezeigt.
• Mehrpunkt-Datenanalyse: Echtzeitanalyse von Mehrpunkt-Tests mit Anzahl, Max/Min, Mittelwert und Standardabweichung zur Steigerung von Genauigkeit und Effizienz.
• Mehrpunkt-Liniendiagramm: Echtzeit-Polylinendarstellung für Mehrpunktprüfungen mit einstellbaren Härtegrenzen und automatischer Skalierung der Y-Achse, wenn keine Grenzen gesetzt sind.
• Netzwerkfähigkeit: Ethernet-Anbindung an Cloud-Server für Remote-Sharing und Abruf historischer Daten zur Fehlererkennung und Prozesskorrektur.
• Echtzeit- und historische Datenübertragung: Upload per Bluetooth auf Smartphone oder per Ethernet auf PC; wahlweise Punkt- oder Gruppen-Upload.
• Prüfdatendruck: Druck über eingebauten Drucker oder Bluetooth-Drucker, alternativ Export zum PC für Druck.

Detaillierte Spezifikationen
Skalen: Standard-Rockwell: HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRHW, HRKW, HRLW, HRMW, HRPW, HRRW, HRSW, HRVW; Oberflächen-Rockwell: HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HR15WW, HR30WW, HR45WW, HR15XW, HR30XW, HR45XW, HR15YW, HR30YW, HR45YW.
Prüfkraft: Standard: 60 kgf (588,4 N), 100 kgf (980,7 N), 150 kgf (1471 N); Oberflächen: 15 kgf (147,1 N), 30 kgf (294,2 N), 45 kgf (441,3 N).
Lastregelung: Automatische Kraftaufbringung, Halten und Entlasten.
Tischhub: Handrad und elektrischer Antrieb.
Anzeige: 8-Zoll-Touchscreen.
Auflösung der Härtewerte: 0,1 HR.
Haltezeit: 0–99 s.
Max. Probenhöhe: 320 mm (Sicherheitsabdeckung muss entfernt werden; zuerst 225 mm entfernen).
Abstand von Druckkopfmitte zur Maschinenwand: 200 mm.
Datenausgang: Eingebauter Drucker und RS232-Schnittstelle; Bluetooth und Ethernet unterstützt.
Härteumrechnungsnormen: ASTM E140-12BE, ISO 18265-2013, GB/T1172.
Systemsprachen: 12 Sprachen.
Mitgelieferte Prüfauflagen: Große Flachauflage, kleine Flachauflage, V-Auflage.
Gewicht Host: 105 kg.
Netzversorgung: AC 220V/50Hz.
Abmessungen (L × B × H): 580 × 270 × 870 mm.
Ausführungsnormen: GB/T 230, ISO 6508, ASTM E18.

Basiskonfiguration (Lieferumfang)

• Gerät: Digitales vollautomatisches Rockwell-Härteprüfgerät Auto-HRSA-150S, Herkunft: Taiwan, Menge: 1.
• Zubehörbox: Diamant-Rockwell-Eindringkörper, Menge: 1.
• Hartmetallkugel-Eindringkörper und Hartmetallstahlkugeln als Ersatz: φ1,5875 mm (Hartmetall-Eindringkörper 1 St.; Hartmetallstahl Ersatz 2 St.), φ3,175 mm (1; 2), φ6,35 mm (1; 2), φ12,7 mm (1; 2).
• Standard-Rockwell-Härteblöcke zur Kalibrierung: 80–85 HRA (1), 85–100 HRBW (1), 60–70 HRC (1), 40–50 HRC (1), 20–30 HRC (1).
• Oberflächen-Rockwell-Härteblöcke: 89–91 HR15N (1), 42–54 HR30N (1), 74–80 HR30N (1), 70–82 HR30TW (1).
• Innensechskantschlüssel: 3 mm, 2,5 mm, 2 mm, 1,5 mm.
• Druckerpapier: 1; Sicherungen 2A: 2 (Ersatz); Wasserwaage: 1.
• Prüfauflagen: große Flachauflage (1), kleine Flachauflage (1), V-Auflage (1); Staubschutzhaube (1); Netzkabel (1).
• Mitgelieferte Unterlagen: Konformitätsbescheinigung (1), Bedienungsanleitung (1), Packliste (1).

Technische Daten

• Modell: Auto-HRSA-150S
• Messskalen: Mehrere Rockwell- und Oberflächen-Rockwell-Skalen (siehe Detaillierte Spezifikationen)
• Prüfkräfte: Standard- und Oberflächenbereiche von 15 kgf bis 150 kgf
• Anzeige: 8-Zoll-Touchscreen
• Auflösung: 0,1 HR
• Datenausgang: Eingebauter Drucker, RS232; Upload per Bluetooth und Ethernet unterstützt
• Tischhub: Manuell und elektrisch (stufenlose Regelung über Drehknopf)
• Max. Probenhöhe: 320 mm (bei entfernter Schutzabdeckung)
• Gewicht: 105 kg
• Netz: AC 220V/50Hz
• Abmessungen: 580 × 270 × 870 mm
• Normen: GB/T 230, ISO 6508, ASTM E18; Härteumrechnung: ASTM E140-12BE, ISO 18265-2013, GB/T1172
