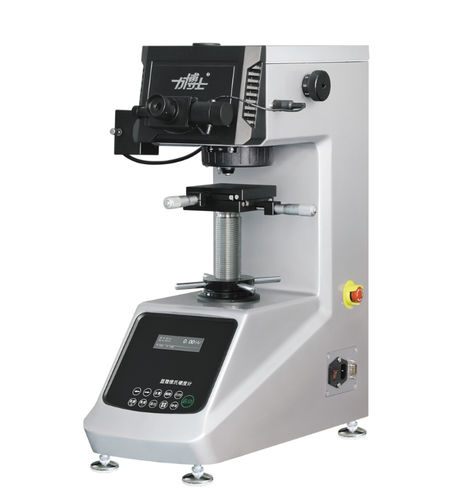

Härteprüfer / Knoop Vickers HVA-1000STA

micro VickersTischautomatisch

Produktübersicht
Das HVA-1000STA ist ein Einstiegs-Mikro-Vickers-Härteprüfgerät für präzise Härtemessungen an kleinen Metallteilen, dünnen Querschnitten, Metallfolien, galvanischen Beschichtungen und thermo-chemischen Schichten sowie an nichtmetallischen Werkstoffen wie Schmuck, Keramik und Glas. Es verfügt über eine digitale Direktanzeige, einen automatischen Revolverkopf, eine präzise XY-Tisch und optionales CCD-Bildverarbeitungssystem (Vickers/Knoop). Die Ausrichtung der Eindellung erfolgt über ein mikrometrisches Okular; Lastregelung und Haltezeit sind automatisiert, um reproduzierbare Ergebnisse zu erzielen. Das Gerät entspricht den Normen GB/T 4340.2, ISO 6507 und ASTM E92.

Haupttechnische Parameter

• Modell: HVA-1000STA
• Vickers-Skalen: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
• Prüfkräfte: 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 N (entsprechend 10, 25, 50, 100, 200, 300, 500, 1000 gf)
• Lastregelung: Automatisches Laden / Halten / Entladen; Kraftwahl über Handrad, ausgewählte Kraft auf Bildschirm angezeigt
• Haltezeit: Einstellbar 0–60 s (1 s Schritte)
• Prüfmodi: HV / HK (Vickers / Knoop)
• Härtebereich: 5–3000 HV (Anzeigefehler 3–5% HV)
• Max. Probenhöhe: 110 mm (Abstand vom Eindellungszentrum zur Gehäusewand)
• Optisches System: Objektiv 10× für Beobachtung, 40× für Messung; Gesammtvergrößerung 100× (Beobachtung) / 400× (Messung); Teilstrichwert 0.025 μm; Messbereich 0–200 μm
• XY-Tisch: Tischgröße 100 × 100 mm; Hub 25 × 25 mm; Auflösung 0.01 mm
• Beleuchtung: 12 V / 20 W, einstellbare Helligkeit
• Stromversorgung / Verbrauch: 220 V 50 Hz, 100 W
• Abmessungen / Gewicht: 525 × 330 × 620 mm; 36 kg

Basis-Ausstattung

• Gehäuse: Vickers-Härteprüfer — Menge: 1 — Herkunft/Anmerkung: Taiwan
• Vickers-Präger — Menge: 1
• Objektive: 10×, 40× — Menge: je 1
• Zubehörkoffer — enthält 10× mikrometrisches Okular, Kreuz-Koordinatentisch, Nivellierschrauben M10x25 (4), Wasserwaage, Inbusschlüssel (2,5 mm und 3 mm), Kreuzschlitzschraubendreher 5×75, Schlitzschraubendreher 5×75
• Standard-Vickers-Härteblock 700–800 HV1 — Menge: 1
• Standard-Vickers-Härteblock 400–600 HV0.2 — Menge: 1
• Staubschutzhaube — Menge: 1
• Sicherung 2 A — Menge: 2 (Ersatz)
• Halogenlampe 12 V / 20 W — Menge: 1 (Ersatz)
• Netzkabel — Menge: 1
• Konformitätszertifikat, Bedienungsanleitung, Packliste — Menge: je 1

Technische Spezifikationen

• Modell: HVA-1000STA
• Marke / Hersteller: LaiZhou Weiyi Experimental Machinery Manufacture Co., Ltd.
• Unterstützte Vickers-Skalen: HV0.01 bis HV1
• Prüfkräfte: 0.098–9.807 N (10–1000 gf)
• Messbereich Härte: 5–3000 HV (Anzeigefehler 3–5% HV)
• Optische Vergrößerung: Beobachtung 100× (Objektiv 10×), Messung 400× (Objektiv 40×); Teilstrich 0.025 μm
• Messbereich Eindellung: 0–200 μm
• XY-Tisch: 100 × 100 mm; Hub 25 × 25 mm; Auflösung 0.01 mm
• Max. Probenhöhe: 110 mm
• Beleuchtung: 12 V / 20 W, einstellbar
• Netzspannung: 220 V 50 Hz, 100 W
• Abmessungen / Gewicht: 525 × 330 × 620 mm / 36 kg
• Normen: GB/T 4340.2, ISO 6507, ASTM E92
