Härteprüfer / macro Vickers HV series

micro VickersTischfür Feinblech

Produktübersicht

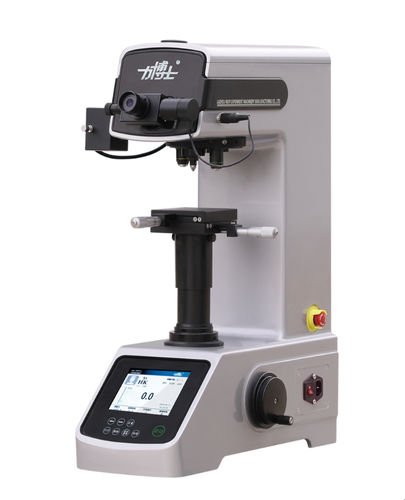

Das Vickers-Härteprüfgerät HV-5/10/30/50MPTA ist für die Prüfung metallischer Werkstoffe (kleine Bauteile, dünne Bleche, Metallfolien, Drähte, dünne gehärtete Schichten, galvanische Beschichtungen) und ausgewählter nichtmetallischer Materialien (Glas, Schmuck, Keramik) ausgelegt. Es ermöglicht mikrostruktursensible Prüfungen, z. B. auf induktionsgehärteten oder vergüteten Schichten. Das HV-5/10MPTA ist ein opto-mechatronisch integriertes Gerät mit einem hochvergrößernden optischen Messsystem, optischer Doppelkanal-Konfiguration sowie photoelektrischer und optischer Encoder-Erfassung. Die Touchscreen-Bedienung ermöglicht die automatische Eingabe der Eindruckslänge; das LCD zeigt Prüfkraft, Haltezeit, Messanzahl und Härtewerte an.

Detaillierte Spezifikationen
Prüfkräfte:
HV-5MPTA — HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5 — 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N
HV-10MPTA — HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 — 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N
HV-30MPTA — HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 — 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N
HV-50MPTA — HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50 — 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N
Ladungsregelung: Automatisch (Aufbringen/Halten/Entlasten)
Revolver: Automatischer Revolver
Haltezeit: Einstellbar von 5 bis 60 s (5-s-Schritten)
Prüfmodus: HV/HK
Maximale Probenhöhe: 110 mm (200 mm ohne Verlängerungsmanschette)
Abstand von Eindruckzentrum zur Gehäusewand: 130 mm
Okular: 10X
Vergrößerungsoptionen: 200×400× / 100×400× / 100×200× / 100×200× (lieferumfangsabhängig)
Messauflösung: 0,025 μm
Halogenlampe: 12V/20W, Helligkeit einstellbar, Energiespar-Auto-Off
XY-Koordinatentisch: Plattform 100 × 100 mm; Verfahrweg 25 × 25 mm; Auflösung 0,01 mm
Stromversorgung: 220V 50Hz
Abmessungen & Gewicht: 500 × 330 × 660 mm; 55 kg
Spezialausstattung: Eingebauter Drucker, Bereichsalarm
Normen: GB/T 4340.2, ISO 6507, ASTM E92

Grundausstattung

• 1 — Hauptgerät: Vickers-Härteprüfgerät — Menge: 1 — Herkunft: Taiwan
• 2 — Vickers-Prüfspitze — Menge: 1
• 3 — Objektiv — Menge: 2
• 4 — Zubehörkasten (inkl. 10x digitales Messokular) — Menge: 1
• 5 — Kreuz-Koordinatentisch — Menge: 1
• 6 — Nivellierschraube M10x25 — Menge: 4
• 7 — Wasserwaage — Menge: 1
• 8 — Inbusschlüssel 2,5 mm — Menge: 1
• 9 — Inbusschlüssel 3 mm — Menge: 1
• 10 — Kreuzschlitzschraubendreher 5×75 — Menge: 1
• 11 — Schlitzschraubendreher 5×75 — Menge: 1
• 12 — Standard-Vickers-Block 700–800 HV1 — Menge: 1
• 13 — Standard-Vickers-Block 400–600 HV0.2 — Menge: 1
• 14 — Staubschutzhaube — Menge: 1
• 15 — Sicherung 2A — Menge: 2
• 16 — Halogenlampe 12V/20W (Ersatz) — Menge: 1
• 17 — Klemmplatte für dünne Proben — Menge: 1
• 18 — Flachspannplatte — Menge: 1
• 19 — Haltevorrichtung für feine Drähte — Menge: 1
• 20 — Netzkabel — Menge: 1
• 21 — Konformitätsbescheinigung — Menge: 1
• 22 — Bedienungsanleitung — Menge: 1
• 23 — Packliste — Menge: 1

Technische Daten

• Modellbezeichnung: HV-5/10/30/50MPTA (Serie)
• Prüfkräfte: 1,961 N bis 490,3 N je nach Modell
• Automatische Belastungssteuerung mit programmierbarer Haltezeit (5–60 s)
• Automatischer Revolver zur Auswahl von Objektiv/Prüfspitze
• Optisches Messsystem mit hoher Vergrößerung, Doppelkanaloptik, photoelektrischer und optischer Encoder-Erfassung
• Touchscreen-Bedienung und LCD-Anzeige für Kräfte, Zeiten, Zählungen und Härtewerte
• Messauflösung: 0,025 μm
• Halogenbeleuchtung 12V/20W, Helligkeit einstellbar, Energiesparmodus
• XY-Tisch: 100 × 100 mm, Verfahrweg 25 × 25 mm, Auflösung 0,01 mm
• Prüfmodi: HV und HK; Normen: GB/T 4340.2, ISO 6507, ASTM E92
• Netz: 220V 50Hz; Abmessungen: 500 × 330 × 660 mm; Gewicht: 55 kg
