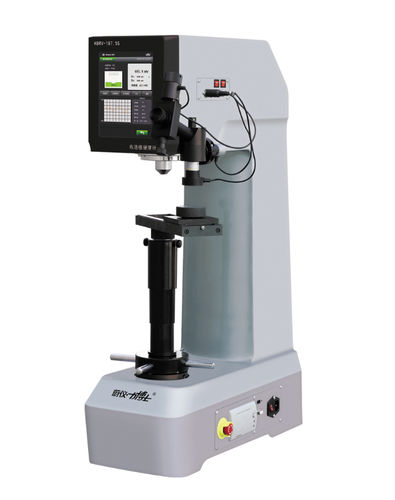

Rockwell-Härteprüfer HBRV-187.5S

BrinellVickersmanuell

Produktübersicht
Der HBRV-187.5S ist ein digital angezeigter Brinell‑Rockwell‑Vickers Härteprüfer, der optische, mechanische und elektronische Systeme integriert. Er vereint Brinell-, Rockwell- und Vickers‑Prüfverfahren in einem Gerät. Ein mikrocontrollerbasiertes Steuersystem und ein elektronisches geschlossenes Ladesystem ermöglichen die automatische Kraftaufbringung, Haltezeit und Entlastung. Die Eindrückmessung erfolgt über ein mikrometrisches Okular; Laden und Kraftregelung sind automatisiert. Geeignet für Gießereien, Metallurgie, Schmieden, Kraftwerke und Forschungsinstitute.

Produktvorteile

• Multifunktionsgerät: Brinell-, Rockwell- und Vickers‑Skalen mit automatischem Skalenwechsel.
• Vollautomatische geschlossene Lastregelung zur Minimierung von Bedienfehlern.
• 8‑Zoll‑Touchscreen mit hoher Auflösung für Parameter, Datenspeicherung, Historie und automatische Härteberechnung.
• Vielfältige Datenschnittstellen: integrierter Drucker, RS232 und USB für lokale Ausgabe und externe Speicherung.
• Hochauflösendes optisches System mit 2.5x/5x/10x Objektiven und 15x Okular, Vergrößerung 37.5×–150× für präzise Eindruckmessung.

Detaillierte Spezifikationen
Brinellprüfkräfte: 15.625, 31.25, 62.5, 125, 187.5 kgf (153.2, 306.5, 612.9, 1226, 1839 N)
Rockwellprüfkräfte: 60, 100, 150, 15, 30, 45 kgf (588.4, 980.7, 1471, 147.1, 294.2, 441.3 N)
Vickers‑Kräfte: 5, 10, 20, 30, 50, 100 kgf (49.03, 98.07, 196.1, 294.2, 490.3, 980.7 N)
Brinell‑Skalen: HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25, HBW2.5/15.625
Rockwell‑Skalen: HRA, HRBW, HRC, HRD, HRFW, HRGW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW
Vickers‑Skalen: HV5, HV10, HV20, HV30, HV50, HV100
Prüfbereiche: Brinell 8–653 HBW; Rockwell verschiedene Bereiche je nach Skala; Vickers 5–2990 HV
Indentertypen: Hartmetallkugeln Φ1.588 mm, Φ2.5 mm, Φ5 mm; Rockwell‑Diamantindenter; Vickers‑Diamantindenter
Vergrößerung: 37.5×, 75×, 150× (Objektive 2.5x/5x/10x mit 15x Okular)
Härteanzeige: Touchscreen mit automatischer Härteberechnung
Sättigungszeit: 1–60 s
Max. Probenhöhe: Rockwell 330 mm; Brinell/Vickers 285 mm
Abstand Indentermitte zur Maschinenwand: 200 mm
Netzversorgung: AC 220V/50Hz
Gewicht Hauptgerät: 100 kg
Außenmaße (L×B×H): 570×270×900 mm

Grundausstattung

• 1 Hauptgerät — Härteprüfer HBRV-187.5S (Taiwan) ×1
• 2 Mikroskopständer (mit Beleuchtung) ×1
• 3 Zubehörkasten (Nr.1) — gleitender Prüftisch ×1
• 4 Kleiner Plansockel ×1
• 5 Objektive 2.5x, 5x, 10x — je 1 Stück
• 6 Außenbeleuchtung ×1
• 7 Kreuzschlitzschraubendreher 5x75 ×1
• 8 Schlitzschraubendreher 3x75 ×1
• 9 RS232‑Kabel ×1
• 10 Netzkabel ×1
• 11 Wasserwaage ×1
• 12 Zubehörkasten (Nr.2) — digitaler Mikrometerokular ×1
• 13 Vickers‑Diamantindenter ×1
• 14 Rockwell‑Diamantindenter ×1
• 15 Hartmetallkugelindenter Φ1.5875 mm ×1
• 16 Hartmetallkugelindenter Φ2.5, Φ5 — je 1 Stück
• 17 Hartmetallstahlkugel Φ1.5875 mm ×2 (Ersatz)
• 18 Hartmetallstahlkugel Φ2.5, Φ5 — je 1 Stück (Ersatz)
• 19 Standard Rockwell Härteblock 80–85 HRA ×1
• 20 Standard Rockwell Härteblock 85–100 HRBW ×1
• 21 Standard Rockwell Härteblock 60–70 HRC ×1
• 22 Standard Rockwell Härteblock 40–50 HRC ×1
• 23 Standard Rockwell Härteblock 20–30 HRC ×1
• 24 Standard Vickers Härteblock 400–500 HV30 ×1
• 25 Standard Brinell Härteblock 190–225 HBW2.5/187.5 ×1
• 26 Oberflächen Rockwell Härteblock 89–91 HR15N ×1
• 27 Oberflächen Rockwell Härteblock 42–54 HR30N ×1
• 28 Oberflächen Rockwell Härteblock 74–80 HR30N ×1
• 29 Oberflächen Rockwell Härteblock 70–82 HR30TW ×1
• 30 Inbusschlüssel 3 mm ×1
• 31 Druckerpapier ×1
• 32 Sicherung 2A ×2 (Ersatz)
• 33 Großer planer Prüftisch ×1
• 34 V‑förmiger Prüftisch ×1
• 35 Staubschutzhaube ×1
• 36 Konformitätszertifikat ×1
• 37 Bedienungsanleitung ×1
• 38 Packliste ×1

Technische Daten

• Modell: HBRV-187.5S
• Marke: LaiZhou Weiyi Experimental Machinery Manufacture Co., Ltd.
• Unterstützte Prüfverfahren: Brinell, Rockwell, Vickers
• Brinell‑Kräfte: bis 187.5 kgf; Brinell‑Bereich 8–653 HBW
• Rockwell‑Kräfte und Skalen: mehrere; unterstützt HRA, HRBW, HRC, HRD, HRFW, HRGW und Oberflächen‑Rockwell‑Skalen
• Vickers‑Kräfte: 5–100 kgf; Vickers‑Bereich 5–2990 HV
• Indentertypen: Hartmetallkugeln (1.588/2.5/5 mm), Diamant‑Indenters Rockwell und Vickers
• Optische Vergrößerung: 37.5×, 75×, 150× (Objektive 2.5x/5x/10x + 15x Okular)
• Anzeige und Steuerung: 8‑Zoll‑Touchscreen; mikrocontrollerbasierte Steuerung; elektronisches geschlossenes Ladesystem
• Haltezeit: 1–60 s
• Max. Probenhöhe: Rockwell 330 mm; Brinell/Vickers 285 mm
• Netz: AC 220V/50Hz
• Gewicht (Hauptgerät): 100 kg
• Abmessungen (L×B×H): 570×270×900 mm
