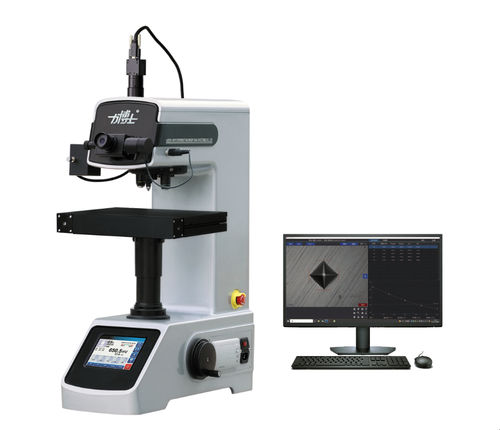

Härteprüfer / micro Vickers QHV series

Tischfür Feinblechfür Glas

Produktübersicht
Die Serie QHV-5/10/30/50TPTA ist ein vollautomatisches digitales Vickers-Härteprüfgerät, das mechanische, optische und computerbasierte Systeme integriert. Es führt automatisches Aufladen/Belasten/Entlasten durch, unterstützt Schnittstellen (Ethernet, Bluetooth, RS232) und ermöglicht Datenaufzeichnung und Rückverfolgbarkeit. Geeignet für Härteprüfungen dünner gehärteter Schichten und kleiner/präziser Proben wie Mikrobauteile, dünne Bleche, Metallfolien, Drähte, galvanische Beschichtungen, nitrierte Schichten sowie nichtmetallische Materialien (Glas, Schmuck, Keramik).

Detaillierte Spezifikationen (nach Modell)
QHV-5TPTA — Prüfkräfte (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03; (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5; Skalen: HV0.2–HV5
QHV-10TPTA — Prüfkräfte (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07; (kgf): 0,3–10; Skalen: HV0.3–HV10
QHV-30TPTA — Prüfkräfte (N): 4.903–294.2; (kgf): 0,5–30; Skalen: HV0.5–HV30
QHV-50TPTA — Prüfkräfte (N): 9.807–490.3; (kgf): 1–50; Skalen: HV1–HV50

Allgemeine Parameter und Funktionen
Kraftwahl: Auswahl über Touchscreen
Kraftaufbringung: automatisch (Belasten/Behalten/Entlasten)
Haltezeit: einstellbar 0–99 s
Härtebereich: QHV-5TPTA: 8–3000 HV; QHV-10/30/50TPTA: 5–3000 HV
Max. Probenhöhe: 110 mm (200 mm ohne Verlängerungsmuffe)
Abstand Eindringermittelpunkt zur Maschinenwand: 130 mm

Optisches System
Objektive: QHV-5TPTA — 20× (Beobachtung), 40× (Messung); QHV-10TPTA — 10×/40×; QHV-30/50TPTA — 10×/40×
Okular: 10×
Beispiel Gesamtvergrößerung: QHV-5TPTA — 200× (Beob.), 400× (Mess.); andere: 100×/400×
Messauflösung: QHV-5/10 — 0,025 μm; QHV-30/50 — 0,125 μm bzw. 0,0625 μm

Prüftisch und Bewegung
Hub des Prüftisches: manuell / elektrisch (Softwaresteuerung)
XY-Koordinatentisch — 100 × 100 mm; Verfahrweg 25 × 25 mm; Auflösung 0,01 mm
Automatischer Prüftisch — 312 × 225 mm; Verfahrweg X 110 mm; Y 90 mm

Elektrische & mechanische Parameter
Lichtquelle: 12 V / 20 W
Netzversorgung: 220 V 50 Hz
Außenmaße (L × B × H): 500 × 330 × 660 mm
Gewicht: 55 kg

Produktvorteile

• Automatisches Laden, Halten und Entladen für konsistente Prüfabläufe und reduzierte Bedienereinflussnahme.
• HD-Touchscreen mit mehrsprachiger Benutzeroberfläche und Ein-Knopf-Teststart für zügige Bedienung.
• Automatischer Wechsel von Objektiven und Eindringkörpern zur Minimierung manueller Fehler und Steigerung der Effizienz.
• Digitale Direktanzeige der Vickers-Werte mit hoher Genauigkeit und guter Reproduzierbarkeit, konform zu nationalen und ISO-Normen.
• Datenprotokollierung, statistische Auswertung, Druck- und Upload-Funktionen für Qualitätsrückverfolgbarkeit und Audit.

Eigenschaften / Technische Daten

• Serie / Modellbezeichnung: QHV-5/10/30/50TPTA
• Anwendbare Proben: Mikrokomponenten, Dünnbleche, Folien, Drähte, galvanische Beschichtungen, nitrierte Schichten, Glas, Schmuck, Keramik
• Prüfkräftebereich: 0,2 kgf bis 50 kgf (modellabhängig)
• Härtebereich: 5–3000 HV (modellabhängig)
• Optische Vergrößerung: Beobachtungs- und Messobjektive (10×/20×, 40× Messung)
• Messauflösung: bis zu 0,025 μm (modellabhängig)
• Max. Probenhöhe: 110 mm (erweiterbar auf 200 mm)
• Schnittstellen: Ethernet, Bluetooth, RS232
• Netz / Licht / Abmessungen / Gewicht: 220 V 50 Hz; 12 V/20 W; 500 × 330 × 660 mm; 55 kg
