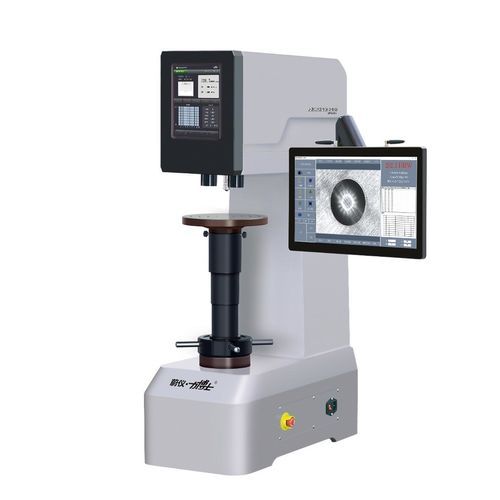

Brinell-Härteprüfer VHB3000-413

Tischfür Eisenmetallfür Kunststoff

Produktübersicht
Der VHB3000-413 ist ein visueller Brinell-Härteprüfer, der ein präzises mechanisches Belastungssystem mit digitaler Bildverarbeitung kombiniert. Ausgestattet mit einer Kamera und spezieller Software erkennt das System Eindrücke automatisch und ersetzt die manuelle Mikroskopablesung, wodurch der Bedienaufwand sinkt und die Objektivität der Messergebnisse steigt. Entwickelt zur Härtemessung von Gusseisen, Stahl, Nichteisenmetallen sowie hartem Kunststoff und Bakelit (nichtmetallische Werkstoffe). Das Gerät bietet einen stabilen Betrieb, intuitive Bedienung und zuverlässige Genauigkeit sowie integrierte Datenverwaltung für Produktions‑QC, Labore und Forschungseinrichtungen.

Produktvorteile

• Duales Steuerungssystem: Im Offline-Betrieb steuert der 8" Host-Bildschirm automatisch Laden, Halten und Entladen; im Online-Betrieb steuert ein wandmontiertes 15,6" Industrie-Touch‑All‑in‑One den gesamten Ablauf einschließlich Messung.
• Automatische Messung: Nach Oberflächenerkennung drücken Sie Laden – der Prüfablauf läuft automatisch ab, das System misst den Durchmesser der Eindellung und berechnet den Härtewert.
• Obere/untere Härtegrenzen: Anwenderdefinierbare Grenzwerte ermöglichen schnelle Konformitätsprüfung (OK/NOK).
• Mehrpunkt‑Datenanalyse: Eingebaute Statistiken (Prüfanzahl, Max/Min der Gruppe, Mittelwert) zur Verbesserung von Genauigkeit und Rückverfolgbarkeit.
• Mehrpunkt‑Trendkurven: Erfassung von Härtewerten über Messpunkte und automatische Erstellung von Kurvendiagrammen zur Beurteilung der Verteilung und Einhaltung von Spezifikationen.
• Drei Messmethoden:
  • a. Automatische Messung: automatische Ergebnisgenerierung.
  • b. Drei-Punkt‑Messung: Kreispassung durch drei Randpunkte der Eindellung.
  • c. Vier-Linien‑Messung: Bestimmung durch Anpassung von vier Tangenten in vier Richtungen.
• Anpassbarer Berichtsheader: Beim Export können Tabellenköpfe konfiguriert werden, um Herstelleranforderungen zu erfüllen.
• Flexible Datenexporte mit Eindellungsbildern: Option, jede Messung mit zugehörigem Eindellungsbild zu exportieren, nur das aktuelle Bild oder ohne Bilder.
• Berichtsformate: Export in Excel- und Word‑Formaten möglich.

Technische Daten
VHB3000-413 Visueller Brinell-Härteprüfer
Prüfkrafte (N): 306,3; 612,9; 980,7; 1226; 1839; 2452; 4903; 7355; 9807; 14710; 29420
Prüfkrafte (kgf): 31,25; 62,5; 100; 125; 187,5; 250; 500; 750; 1000; 1500; 3000
Skalen: HBW10/3000, HBW10/1500, HBW10/1000, HBW10/500, HBW10/250, HBW10/125, HBW10/100, HBW5/750, HBW5/250, HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25
Härtebereich: 8–650 HBW
Kraftaufbringung: Automatisch (Belasten/Halten/Entlasten)
Indenter: φ10 mm, φ5 mm, φ2,5 mm sphärisch
Härtemessung: 15,6" Industrie‑All‑in‑One (automatisch); 8" Host‑Bildschirm (D1/D2 Eingabe)
Kameraauflösung: 3 MP
Beladung: Elektrische Belastung
Vergrößerung: 20X, 40X
Härteauflösung: 0,1 HBW
Automatischer Objektiv‑ und Indenterwechsel
Haltezeit: 0–60 s
Normen: GB/T 231.2, ISO 6506, ASTM E10
Max. Prüfkörperhöhe: 280 mm
Abstand Indenter‑Mittelpunkt zur Maschinenwand: 175 mm
Stromversorgung: AC 220V / 50Hz
Abmessungen (L×B×H): 560 × 270 × 960 mm
Gewicht: ca. 165 kg

Technische Merkmale / Spezifikationen

• Modell: VHB3000-413
• Visueller Brinell‑Prüfer mit Integration mechanischer Belastung und digitaler Bildverarbeitung
• Automatische Eindellungsdetektion mittels Kamera und Spezialsoftware
• Automatisches Laden, Halten, Entladen und automatische Durchmesserbestimmung
• Prüfkrafte bis 3000 kgf für Standard‑Brinell‑Lasten
• Unterstützung mehrerer Brinell‑Skalen
• Härtebereich: 8–650 HBW
• Indenter: 10 mm, 5 mm, 2,5 mm sphärisch
• Kamera: 3 MP
• Steuerung/Anzeige: 15,6" Industrie‑Touch (Haupt), 8" Host‑Bildschirm (Offline)
• Vergrößerungen: 20X, 40X; Auflösung 0,1 HBW
• Automatischer Objektiv/Indenter‑Wechsel; elektrische Lastaufbringung
• Einstellbare Haltezeit 0–60 s; Normen: GB/T 231.2, ISO 6506, ASTM E10
• Max. Prüfkörperhöhe 280 mm; Abstand Indenter→Wand 175 mm; Versorgung AC220V/50Hz
• Abmessungen 560×270×960 mm; Gewicht ≈ 165 kg
