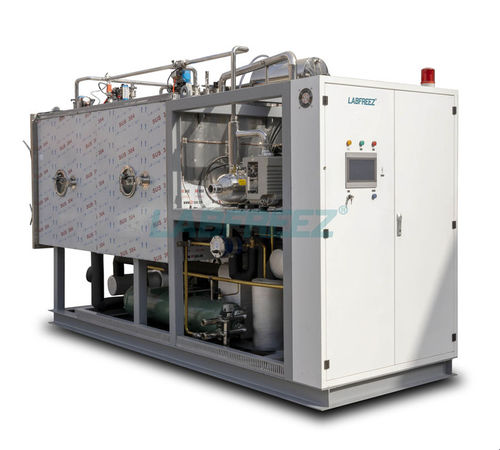

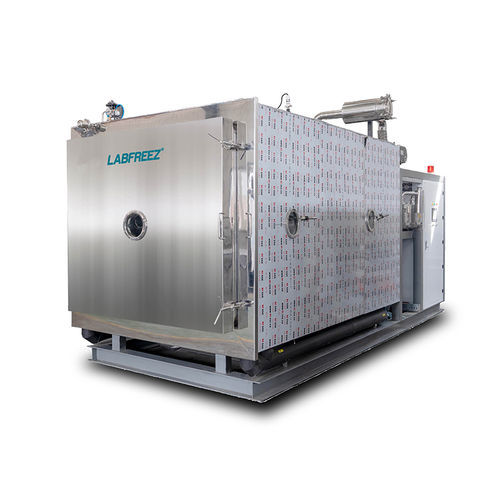

Prozess-Gefriertrockner FD-PE series

Pilotfür die Lebensmittelindustriefür die Pharmaindustrie

Produktübersicht
Die Serie FD-PE ist ein universeller Vakuum-Lyophilisator zum Gefriertrocknen von pharmazeutischen Rohstoffen, Kräutern, Bioprodukten, Lebensmitteln, Früchten und chemischen Zwischenprodukten. Die Modellreihe reicht von Pilotanlagen bis zur Großserienproduktion mit Regalflächen von 1,15 m2 bis 60 m2.

Vorteile

• Separator mit patentiertem Design für hohe Druckbeständigkeit, Ebenheit und gleichmäßige Regaltemperatur.
• Hocheffizientes Mischkältemittel für niedrigeren Gefrierpunkt und verbesserten Wärmeaustausch.
• Optimierungsalgorithmus der Trocknungskurve steuert Heizrate und Vakuum während der Trocknung.
• Patentiertes Gasableitungs- und Steuerungsdesign für starke Dampfaufnahme und höhere Trocknungseffizienz.
• Vakuumanpassung während der Trocknung zur Vermeidung von Schäumen oder Aufschäumen empfindlicher Materialien.
• Industrielles eingebettetes HMI und SH-HPSC-IV Modulregler für präzise Prozesssteuerung.
• LYO-CONTROL zur Rezeptverwaltung und Echtzeitanpassung; optional LYO-MEGA Host für langfristige Datenspeicherung und Rückverfolgbarkeit.
• Manueller und automatischer Modus für Prozessentwicklung und Chargenproduktion; Benutzerlevel und Kennwortschutz.
• Anpassbare Konfigurationen und Auswahl an Kompressormarken sofern spezifiziert.

Hauptfunktionen

• Kühlsystem mit Tecumseh- oder Bitzer-Kompressoroptionen.
• Vakuumsystem mit Endvakuum ≤ 5 Pa und Vakuumregelung während der Trocknung.
• Zirkulations- und automatische Wasserablauf-Systeme; automatische Abtau- und Backfill-Steuerung.
• Gefrierpunkttest, automatischer Druckanstiegstest und Sensor-Kalibrierungsfunktionen.
• Automatische und manuelle Bedienung mit Datenerfassung (z. B. 60 Tage bei bestimmten Modellen).
• Industrieller 7,5-Zoll-Touchscreen und dedizierte Regler; optionale Host-PC-Integration.

Technische Daten

• Modellbereich: FD-P1E/1SE bis FD-P60E/60SE, Regalflächen 1,15 bis 60 m2.
• Regaltemperaturbereich: -50 bis +80 °C; Kondensatorleistung ≤ -75 °C.
• Materialladefähigkeit (10 mm): von 10 L bis 600 L je nach Modell.
• Anzahl Regalböden: 4+1 bis 20+1 je nach Modell; typische Regalabstände 80 mm (bei einigen Großmodellen 60 mm).
• Eisfangkapazität: ≥20 kg bis ≥1200 kg pro Charge je nach Modell.
• Kühlung: wassergekühlte Kältekreisläufe; installierte Gesamtleistung modellabhängig (typisch 15–210 kW und mehr für große Einheiten).
• Gewichte und Abmessungen modellabhängig; Herstellerangaben für modellbezogene Werte heranziehen.

Sicherheit

• Unabhängiger Überstrom- und Überlastschutz für Teilanlagen.
• Interlock-Logik und Systemverriegelungen einschließlich Vakuumpumpenschutz.
• Schutz gegen Übertemperatur der Heizelemente und Prozessschutzroutinen für Gefriertrocknungszyklen.
• Konstruktion zur Unterstützung von GMP-Anforderungen mit IQ/OQ/PQ-Unterstützung durch den Hersteller.

Technische Merkmale

• Konstruktion: Hauptteile aus Edelstahl (SS304 Standard, SS316 optional) und Komponenten namhafter Hersteller gemäß Spezifikation.
• Steuerung: eingebettetes HMI, SH-HPSC-IV Modulregler; optionale LYO-CONTROL und LYO-MEGA Host-PC-Lösungen zur Rezept- und Langzeitdatenverwaltung.
• Betriebsarten: manuell und automatisch; Benutzerebenen und Kennwortschutz.
• Prozessfunktionen: Gefrierpunkttest, automatischer Druckanstieg, automatische Abtauung, automatisches Backfill, Vakuumanpassung und Datenaufzeichnung.
• Anpassungen möglich zur Erfüllung spezifischer Betriebs- oder Regulierungsanforderungen.
