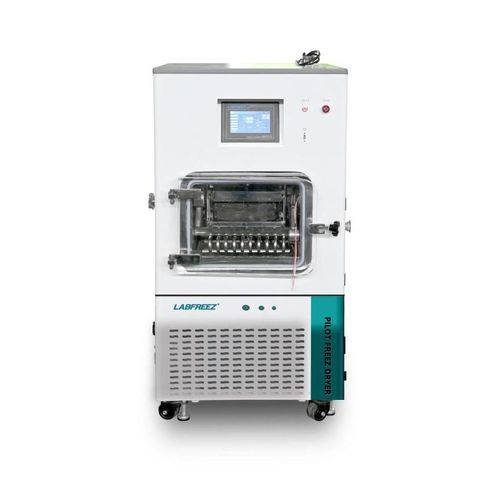

Labor-Gefriertrockner FD-10F series

ProzessPilotfür die Lebensmittelindustrie

Kurzbeschreibung

• Kompakter In-situ-Pilot-Lyophilisator für Kleinchargen (1–3 kg Rohstoff pro Charge je nach Variante)
• Eisaufnahmeleistung des Kondensators ca. 6 kg/24 h; Kondensatortemperaturoptionen bis -86°C
• Vorvereisung und Trocknung in derselben Kammer; automatische und manuelle Modi; optionale Vial-Stoppierung unter Vakuum
• Silikonöl-Zirkulationsheizung oder direkte elektrische Regalheizung; geeignet für Impfstoffampullen, Probiotika, Polypeptide, traditionelle Arzneimittel, Lebensmittelproben und Obst
• Datenexport über USB; optionale Fernsteuerung und FD-LYO Software

Übersicht
Die FD-10F Series ist ein kompakter, automatischer In-situ-Pilot-Lyophilisator für die Verarbeitung kleiner Chargen biologischer und Lebensmittelproben. Modelle unterstützen silikonöl-umlaufende oder elektrische Regalheizungen und bieten eine optionale Stoppierfunktion unter Vakuum zum Versiegeln von Ampullen. Das Design legt Wert auf Reinigungsfreundlichkeit, kontrollierte Wärmeübertragung und präzise Prozessführung für F&E und Pilotproduktion.

Kammer

• Rechteckige Trocken-/Gefrierkammer: Vorvereisung und Trocknung ohne Probenumsetzen
• Kammer, Regale und Tabletts in poliertem SS304; SS316 Kontaktteile optional
• Hohe Durchsicht Plexiglas-Tür zur Beobachtung; innen abgerundete Ecken für einfachere Reinigung
• Silikonöl-Umlaufheizung für hohe Temperaturpräzision (Bio/Med); elektrische Heizung für Lebensmittelanwendungen
• GUNDFOS geschirmte Zirkulationspumpe und PID-Regelung bei ölbeheizten Modellen; niedrigviskoses Silikonöl als Wärmeträger
• Elektrische Regalheizung mit sicherer Spannung und steuerbarer Heizrampen

Kondensator-Kammer (Cold Trap)

• Großvolumiger Kondensator aus SS304 (SS316 optional für korrosive Prozesse)
• Tiefste Kondensatortemperatur: bis zu -86°C (Silikonöl-Versionen) oder -60°C (elektrische Versionen)
• Schnelles Abkühlen: z. B. +20°C bis -40°C in ~30 Minuten
• Unabhängige zylindrische Kältetrümpfe mit Plexiglastür und hoher Eisabtragskapazität
Patentierte Gasumlenk-Technologie für gleichmäßiges Auffangen des Eises
• Optionale elektrische Beheizung um die Kondensatorkammer zur Eisentfernung

Kälteanlage

• Zweistufige Kühldesign-Architektur für stabile Tiefkühlleistung
• Hermetische Kompressoren bekannter Marken (z. B. DANFOSS) und CFC-freies Kältemittel
• Danfoss Druckregler und Ventile für stabile Steuerung
• Kondensatorleistung: typisch ≤ -60°C; Option bis ≤ -86°C
• Luftgekühlter Betrieb ohne externe Kühlung; gelöteter Plattenwärmetauscher

Umwälzsystem

• GUNDFOS (Dänemark) geschirmte Umwälzpumpe bei silikonölbeheizten Modellen (FD-10F-R / FD-10F-TP)
• PID-geregelte elektrische Heizelemente für präzise Regaltemperatursteuerung

Steuerungssystem

• Flexible manuelle und automatische Steuerungsmodi mit PLC-Logik
• Standard 7" LCD Touch-Grafikdisplay; Siemens PLC und 10" Touchscreen optional
• Regaltemperaturprofile programmierbar; 32 Programme mit bis zu 36 Segmenten pro Programm (Kurven speicherbar und in Echtzeit änderbar)
• Integrierter Datenrekorder mit USB-Export; optionale FD-LYO Software und Fernsteuerung via PC/Mobil
• Sensor-Kalibrierfunktion, Echtzeit- und historische Alarmanzeige, Benutzer-Level und Passwortschutz

Vakuumsystem

• Zweistufige Drehschieber-Vakuumpumpe inklusive; automatische Vakuumregelung und Sollwert-Einstellung
• Endvakuum typischerweise ~1–5 Pa (modellabhängig); Premium-Pumpenoptionen (LEYBOLD/ULVAC)
• Ausgelegt, um Betriebs-Vakuum von Atmosphäre→~10 Pa in unter ~30 Minuten zu erreichen (modellabhängig)
• Niedrige Leckagerate des Systems (Spezifikation: Leckagerate < 10 Pa·l/sec)

Sicherheitsfunktionen

• Maschinenweit Interlocks und Schutzlogik für elektrische und prozesstechnische Sicherheit
• Alarmfunktionen für Vakuum, Heizung und andere kritische Systeme
• Ein-/Ausschalt- und Sublimationsprozess-Schutz; Kondensator–Vakuum-Interlock

Weitere Merkmale

• Standardtypen für Schüttgüter (Lebensmittel, Obst, Kräuter); Stoppertypen für Vial-Verschluss unter Vakuum
• Aufblasbares (Wasser) Ventil plus Sicherheitsmembranventil zur Verbindung einer Inertgasquelle und Verlängerung der Haltbarkeit
• Konformitäts- und Zertifikatsoptionen: CE, ISO 9001, ISO 13485, ISO 14001; auf Anfrage GMP-konfigurierbar

Spezifikationstabelle
MODELL: FD-10F Series (FD-10F-R / FD-10F-RE / FD-10F-TP / FD-10F-TPE)
Spezifikation: normaler Lyophilisator / Lyophilisator mit Stoppung (manuell oder optionales Stoppgerät)
Regalfläche: 0.2 m² (0.1 m² Ein-Tablett-Variante)
Anzahl Regale: 2 Stk (1 Stk Variante verfügbar)
Regalheizung: Silikonöl-Zirkulationsheizung oder elektrische Heizung
Regaltemperaturbereich: -40°C bis +70°C (Silikonöl) ; -50°C bis +70°C (elektrische Option)
Regalmaße: 400 × 270 mm; Tablettmaß 395 × 265 mm
Anzahl Tabletts: 2 (oder 1 für kleinere Variante)
Probenkapazität: 2 L (10 mm Dicke) oder 1 L (10 mm Dicke) je nach Variante
Vial-Beladung Beispiele: Ø22: 440 / 220 Stk; Ø16: 868 / 434 Stk; Ø12: 1554 / 777 Stk (modellabhängig)
Kondensator: typisch ≤ -65°C (elektrische Einheit ≤ -60°C); -80°C / -86°C optional
Eisaufnahme-Kapazität: 6 kg / 24 h
Kondensatorabtauung: natürlich (elektrische Abtauung optional)
Vakuumpumpe: inklusive (zweistufig, Drehschieber, Vakuumstrom ~4 L/s angegeben)
Vakuumgrad: ≤ 5 Pa (typisch erreichbares Endvakuum)
Kühlart: luftgekühlt
Gesamtmaße (L×B×H): 655 × 640 × 1200 mm
Gewicht: ~210 kg
Steuerung: PLC Auto + manuell (USB-Datenausgang); optional Fern-/WLAN-Steuerung
Installationsleistung: ~2 kW
Spannung: 220 V / 50 Hz (änderbar auf 110 V / 60 Hz)
Material: SS304 für Kammer, Regale, Tabletts (SS316 Kontaktteile optional)
