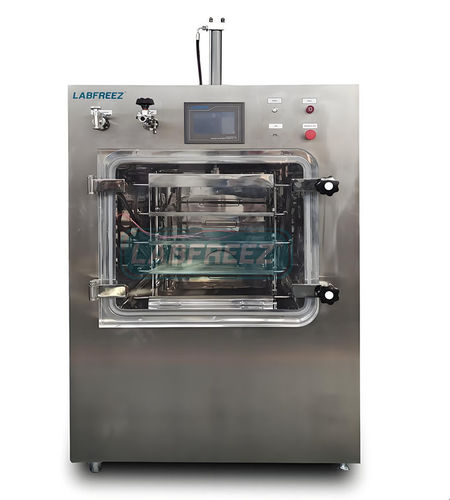

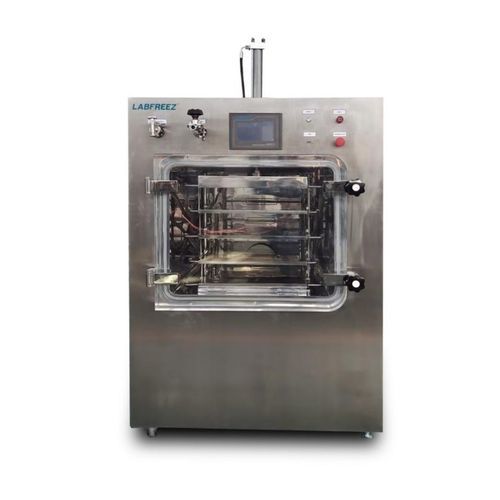

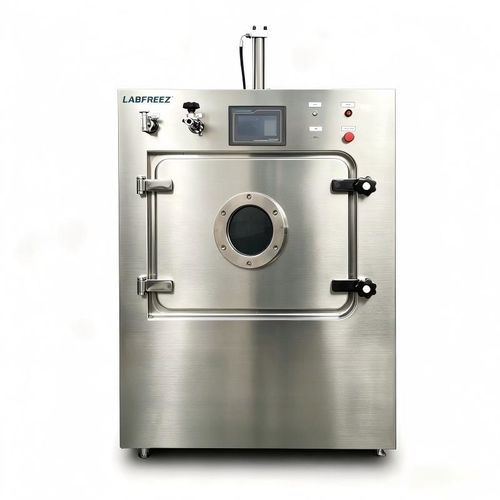

Prozess-Gefriertrockner FD-100F-TP

Pilotfür die Lebensmittelindustriefür die Pharmaindustrie

Kurzbeschreibung

• Gefriertrockner für Impfstoffe mit rechteckiger Trockenkammer
• Vorgefrieren und Trocknen in derselben Kammer ohne Umlagerung
• Regalfläche 1,15 m2, 10–15 kg/Ladung, Eisaufnahmeleistung 15 kg/24h
• Hochpräzise Temperaturregelung durch thermische Ölzirkulation
• Automatik + manuelle Bedienung, Fernsteuerung per PC (optional)
• Kompressor, Umwälzpumpe und Druckmesser bekannter Marken französischer Herkunft
• Luftgekühlt, keine externe Kühlwasserquelle erforderlich
• Geeignet für Impfstoffampullen, Medikamente, IVD, Mikrotiterplatten, Polypeptide, Probiotika, biologische Proben, Lebensmittel
• CE/ISO9001, konform mit GMP-Standard, Wanddurchführung (Wall-cross) für Reinraum

Eigenschaften — Kammer

• Rechteckige Trockenkammer, unterstützt Vorgefrieren und Trocknen in derselben Kammer ohne manuelle Umlagerung
• Trockenkammer & Regale aus poliertem SS304 (SS316 optional für Kontaktteile), hochfeste Plexiglas-Beobachtungstür, innen abgerundete Ecken für einfache Reinigung
• Innere Wandrauheit ≤ 6 μm, Regalflachheit ≤ ±0,5 mm/m für bestmögliche Trocknungsleistung
• Regeltemperaturbereich: -50°C bis +70°C ±1°C (balanciert); schnelles Abkühlen von +20°C auf -40°C innerhalb 60 min
• Ölumlauf-Heizsystem mit hoher Temperaturpräzision (geeignet für Medizin/Bio); Elektroheizung verfügbar (geeignet für Lebensmittel)
• Regale arbeiten mit Sicherheitsniederspannung und kontrollierbarer Aufheizrate; spiegelpolierte Edelstahlregale geprüft auf Rauheit und Flachheit zur Sicherstellung homogener Temperatur
• Wanddurchführungstyp verfügbar zur Erfüllung von GMP-Anforderungen

Eigenschaften — Kondensator (Kältesumpf)

• Großvolumiger Kondensator, Aufbau SS304 (SS316 optional für korrosive Stoffe)
• Niedrigste Kondensatortemperatur bis zu -85°C (Silikonöl-Gerät), -60°C für Elektroheizgerät
• Schnelles Abkühlen von +20°C auf -40°C innerhalb 30 min
• Unabhängiger zylinderförmiger Kältesumpf mit Plexiglas-Tür; starke Eisabgabekapazität
• Patentierte Gasumlenkungstechnologie für gleichmäßiges Kältespeichern und effiziente Eiserfassung
• Elektrische Beheizung rund um die Kondensatorkammer für effektives Abtauen/Eisentfernung

Eigenschaften — Kältesystem

• Zweistufige Kühltechnologie für einfachere Wartung
• Bekannte hermetische Kompressoren (z. B. Tecumseh, DANFOSS) für geringe Geräusche und starke Kühlleistung
• Danfoss Druckregler und Ventil für hohe Stabilität
• Luftgekühlter Betrieb ohne zusätzliches Kühlsystem erforderlich
• Verwendet umweltfreundliches, CFC-freies Kältemittel
• Gelöteter Plattenwärmetauscher

Eigenschaften — Umlaufsystem

• GUNDFOS (Dänemark) geschirmte Umwälzpumpe und PID-geregelte elektrische Heizelemente
• Umlaufsystemfluid: niedertemperaturiges, niedrigviskoses Silikonöl
• Umlaufsystem anwendbar für FD-10F-R, FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F Serien

Eigenschaften — Steuersystem

• Flexible manuelle + automatische Steuerung; manuelle Prozesserstellung und automatische Chargenproduktionsmodi
• SPS-Steuerung mit 7" LCD Touch-Grafikdisplay (Siemens SPS + 10" Touch optional)
• Regelbare und steuerbare Regaltemperatur; geeignet für Pilot- und Produktionsprozesse
• 32 Programme, je bis zu 36 Segmente; Kurven speicherbar und Parameter in Echtzeit änderbar
• Integrierter Recorder; USB-Datenexport zur Analyse; FD-LYO Software und PC-Steuerung optional
• Sensor-Kalibrierfunktion zur Sicherstellung langfristiger Messgenauigkeit
• Echtzeit-Alarmanzeige und historische Alarmabfrage für Fehlerdiagnose und Wartung
• Benutzerstufen und Passwortschutz für dezentrale Bedienung und Verwaltung
• WIFI-Fernsteuerung über PC oder mobile App optional

Eigenschaften — Vakuumsystem

• Zweistufige Drehschieber-Vakuumpumpe inklusive (automatische Vakuumanpassung und einstellbar)
• Endvakuum bis zu 1 Pa (hochwertige Pumpen wie LEYBOLD/ULVAC optional)
• Pumpenleistung: Atmosphäre auf 10 Pa in weniger als 30 min
• Systemleckrate < 10 Pa·L/sec

Eigenschaften — Sicherheitsvorrichtungen

• Umfassender Maschinenschutz und logische elektrische Verriegelungen
• Alarme für Vakuum, Heizung und andere Systemfehler
• Schutz bei Ein-/Ausschalten und Sicherheitsfunktionen für den Sublimationsprozess
• Materialschutz während der Sublimation; Heizunterbrechung bei unzureichendem Vakuum
• Verriegelung Kondensator-Vakuum für betriebliche Sicherheit

Eigenschaften — Sonstiges

• Normaltyp geeignet für Schüttgüter (Lebensmittel, Früchte, pflanzliche Arzneimittel, Biomaterialien)
• Stoppering-Typ geeignet für Ampullen mit Verschluss; Stoppering verhindert Sekundärkontamination und Feuchtigkeitswiederaufnahme
• Aufblasbares (Wasser-)Ventil mit Sicherheitsmembran kann mit inerten Gasquellen zur Inertisierung und Haltbarkeitsverlängerung verwendet werden
• CE / ISO9001 / ISO13485 / ISO14001 Zertifikate verfügbar; kann GMP entsprechend Kundenanforderungen erfüllen

Spezifikationen (Tabelle)
FD-100F Serie — Modell: FD-100F-TP Wanddurchführungsdesign
Heiztyp: Silikonölzirkulation
Trocknungsfläche: 1,15 m2
Anzahl Regale: 4+1 pcs
Temperaturbereich Regale: -50°C ~ +70°C ±1°C
Temperaturdifferenz Regale: ±1°C (balanciert)
Regalgröße: 480×600 mm
Ablagegröße: 475×595 mm
Anzahl Ablagen: 4 pcs
Geladene Rohmaterialkapazität: 11 L
Höhenabstand: 70 mm
Material der Kammer: poliertes SS304
Material der Regale: poliertes SS304
Material der Ablagen: SS304
Kapazität Ampullen (Ф22): 2460 pcs
Kapazität Ampullen (Ф16): 4788 pcs
Kapazität Ampullen (Ф12): 8624 pcs
Kondensatortemp.: ≤ -85°C
Eisaufnahmeleistung: 15 Kg/24h
Abtauung: Elektrische Heizung
Material Kondensator: SS304
Vakuumpumpe: Inklusive
Endvakuum: ≤ 1 Pa
Pumpenrate: 15 L/s
Stoppering-Stil: Hydraulischer Druck
Kühltyp: Luftgekühlt
Abmessungen (mm): 1640×1105×1635 + 350
Spannung: 3p-380~400V/50Hz
Installierte Leistung: 7500 W
Gewicht: 1000 kg

Technische Daten

• Modell: FD-100F-TP
• Heiztyp: Silikonölzirkulation
• Trocknungsfläche: 1,15 m2
• Anzahl Regale: 4+1 pcs
• Temperaturbereich Regale: -50°C bis +70°C ±1°C
• Kondensatortemp.: ≤ -85°C
• Eisaufnahmeleistung: 15 kg / 24 h
• Endvakuum: ≤ 1 Pa
• Pumpenrate: 15 L/s
• Beispiele Kapazität Ampullen: Ф22 = 2460 pcs; Ф16 = 4788 pcs; Ф12 = 8624 pcs
• Kühltyp: Luftgekühlt
• Leistung / Spannung: 7500 W / 3p-380~400V/50Hz
• Abmessungen: 1640 × 1105 × 1635 + 350 mm
• Nettogewicht: ~1000 kg
• Materialien: Kammer / Regale / Ablagen SS304 (SS316 optional)
