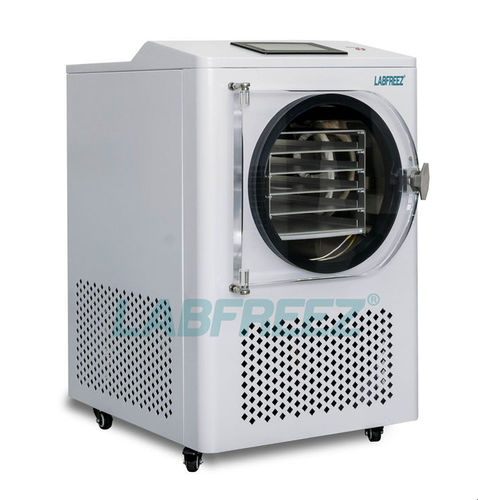

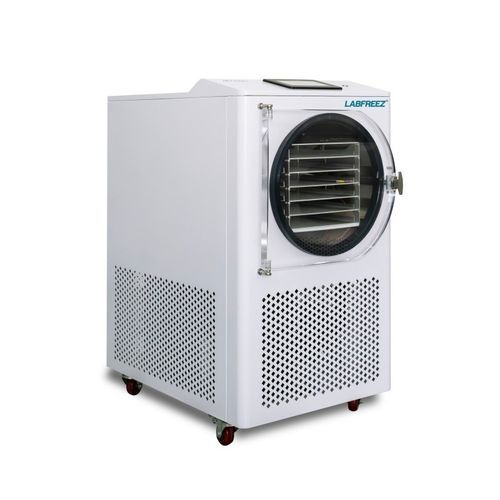

Labor-Gefriertrockner FD-CE series

ProzessPilotfür die Lebensmittelindustrie

Produktübersicht
Die FD-CE Serie umfasst kompakte Lebensmittellyophilisatoren mit Regalen, entwickelt für Kleinchargen-Food-Processing, Laboranwendungen und Tischproduktion. Die Modelle decken Regalflächen von 0,1 m² bis 1,0 m² ab und verarbeiten je nach Modell rund 1–15 kg pro Charge. Touchscreen-Bedienung, programmierbare Temperatur/Zeit und Regalheizung ermöglichen reproduzierbare Lyophilisierungszyklen.

Anwendungsbereiche

• Gemüse: Speisepilze, Knoblauchscheiben, Schnittlauch, Frühlingszwiebeln, grüne Bohnen, Erbsen, Gurken, Zuckermais, Karottenscheiben, Spinat, Spargel, Wildgemüse.
• Meeresprodukte & Fleisch: Schalentiere, Garnelen, Fischstäbchen, Rind, Schwein, Huhn, Lammwürfel.
• Gewürze: Knoblauchpulver, Ingwerpulver, Frühlingszwiebelpulver, Tomate, Pfeffer.
• Instantgetränke: Kaffee, Tee, Suppen, Sojamilch, Milch.
• Convenience-Food: Babynahrung, Snacks, Campingnahrung.
• Pharma: Tabletten, Reagenzien, Pulverinjektionen, frische Kräuter, Ginseng, Goji-Beeren, Panax notoginseng.
• Materialien: Gefriertrocknung von Advanced-Materialien wie Graphen.
• Biologisches: gefriergetrocknete Blumen, Plazenta, Zellproben.

Merkmale

• Kompaktes Plug-and-Play-Design mit benutzerfreundlichem Touchscreen und hohem Automatisierungsgrad.
• Integrierter Tank und Falle verkürzen den Sublimationsweg für effiziente Dampfabfuhr.
• Importierter Kältemittelkompressor mit hoher Kühlleistung, Energieeffizienz und geringem Geräuschpegel.
• Aerospace-Grade hochtransmissive Acryltür zur Echtzeitbeobachtung des Prozesses.
• Voreingestellte Gefriertrocknungsprogramme und Ein-Tasten-Start für vereinfachte Bedienung.
• Intelligente Fehlerdiagnose mit Textanzeige zur Vereinfachung der Wartung.
• Sicherheitsverriegelung verhindert unbeabsichtigte Änderungen der Prozessparameter.
• Intelligente Temperaturregelung und energiesparende Trennwand-Technologie für stabile, präzise Regelung.
• Ein-Tasten-Schnellabtauung, sicher und effizient.

Spezifikationen (Tabelle)
MODEL | FD-10F-CE | FD-30F-CE | FD-40F-CE | FD-60F-CE | FD-100F-CE
Picture | FD-10F-CE image | FD-30F-CE image | FD-40F-CE image | FD-60F-CE image | FD-100F-CE image

Regal
Regalfläche | 0,1 m2 | 0,4 m2 | 0,43 m2 | 0,67 m2 | 1,0 m2
Temperaturbereich Regal | -20 ~ +70°C (ohne Last) für alle Modelle
Regalplanheit | ≤ ±1,0 mm / m (alle Modelle)
Regalmaterial | Luftfahrtaluminium (alle Modelle)
Anzahl Etagen | 3+1 | 4+1 | 5+1 | 5+1 | 4+1
Heizraten | -20°C bis +20°C innerhalb 60 min (alle Modelle)
Anzahl Tabletts | 3 | 4 | 5 | 5 | 4
Materialverarbeitungskapazität | 1–1,5 L | 4–5 L | 4–5 L | 6–7 L | 10 L
Tablettmaterial | ANSI SS304 (alle Modelle)

Kondensator
Kondensatortemperatur | ≤ -45°C (ohne Last) für FD-10/30/40/60; ≤ -56°C (ohne Last) für FD-100
Kondensatorabtauung | Elektrische Abtauung (alle Modelle)
Wasserauffangkapazität | ≥2 kg/24h (FD-10); ≥4 kg/24h (FD-30); ≥6 kg/24h (FD-40); ≥10 kg/24h (FD-60 & FD-100)

Kammer
Kammermaterial | AISI 304 SS (alle Modelle)
Kammertürmaterial | Acryl (alle Modelle)
Rauheit Innenwand | Ra ≤ 1,0 µm (alle Modelle)
Material Rohrwendeln | AISI 304 (alle Modelle)

Kühlsystem
Kompressortyp | Vollgeschlossener Kompressor (alle Modelle)
Kompressorhersteller | Internationale Marke (alle Modelle)
Anzahl Kompressoren | 1 Set (alle Modelle)
Kältemittel | CFC-frei (alle Modelle)
Regalkühlung | Direkt (alle Modelle)
Kondensatorkühlung | Direkt (alle Modelle)

Vakuumsystem
Evakuierungsrate | 2 L/s (FD-10/30/40); 4 L/s (FD-60/100)
Endvakuum | ≤ 5 Pa (ohne Last) (alle Modelle)
Pumpentyp | Zweistufige Drehschieberpumpe (alle Modelle)
Anzahl Pumpen | 1 Set (alle Modelle)
Kammer-Entleerungszeit (trocken) | Atmosphäre zu 10 Pa ≤ 30 min (alle Modelle)
Systemleckrate | ≤ 10 Pa·l / s (alle Modelle)

Heizsystem
Heizleistung | 0,3 kW (FD-10); 0,5 kW (FD-30); 0,6 kW (FD-40); 1,2 kW (FD-60); 2 kW (FD-100)
Temperatursensor | PT-100 (alle Modelle)

Steuerungssystem
Steuerstil | Automatisch & Manuell (alle Modelle)
Bildschirm | 5'' Farb-Touch (FD-10); 7'' Farb-Touch (FD-30/40/60/100)
Hauptfunktionen | Manueller + Auto-Modus, Sensor-Kalibrierung, intelligente Temperaturregelung, Zyklusende-Erinnerung, voreingestellte Programme
Netzanschluss | AC 220 V, 50 Hz (alle Modelle)
Maschinenleistung | 1 kW (FD-10); 2 kW (FD-30); 2 kW (FD-40); 2,5 kW (FD-60); 3,5 kW (FD-100)
Kühlmethode | Luftgekühlt (alle Modelle)

Technische Merkmale

• Serie: FD-CE (FD-10F-CE, FD-30F-CE, FD-40F-CE, FD-60F-CE, FD-100F-CE).
• Regalfläche: 0,1–1,0 m² je nach Modell.
• Regelbereich Temperatur Regal: -20 bis +70°C (ohne Last); programmierbare Beheizung und Zeit-/Temperaturregelung.
• Kondensatortemperatur: ≤ -45°C (ohne Last) oder ≤ -56°C für FD-100.
• Vakuum: zweistufige Drehschieberpumpe, Endvakuum ≤ 5 Pa; Evakuierungsraten 2–4 L/s.
• Kühlung: vollgeschlossener Kompressor, CFC-freies Kältemittel, luftgekühlter Kondensator.
• Konstruktion: AISI 304 Edelstahlkammer, ANSI SS304 Tabletts, luftfahrtaluminium Regale, Acryltür.
• Steuerung: Farb-Touchscreen (5''/7''), automatische & manuelle Modi, voreingestellte Programme, intelligente Fehlerdiagnose.
• Netz: AC220V/50Hz; Maschinenleistung 1–3,5 kW je nach Modell.
