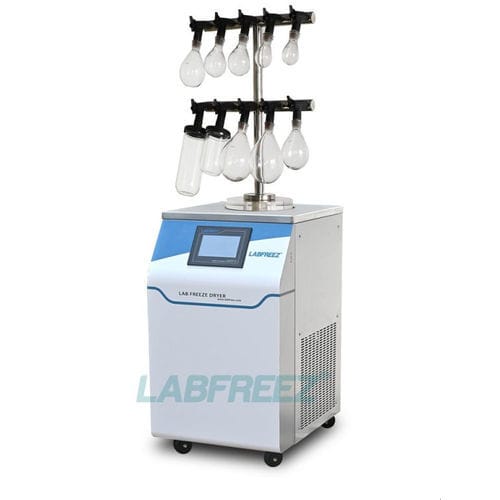

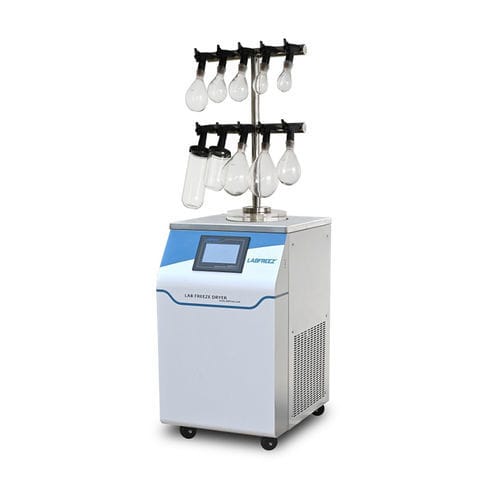

Labor-Gefriertrockner FD-12-FT

für die Lebensmittelindustriemit ElektroheizungEdelstahl

Kurzbeschreibung

• DANFOSS Secop Kompressoren (Deutschland)
• Zweistufige Kältetechnik; FCKW-freie Kältemittel
• 7" Touchscreen mit Labfreez® FD grafischer Steuerung
• Anzeige: Trocknungskurve, Vakuum, Kondensatortemperatur, Laufzeit und Umgebungstemperatur
• Standardkondensator -55°C; -80°C und -110°C optional
• Optionales Regalerwärmungs-Rezeptprogramm
• Kondensator-Heizabtauen für schnelle Eisfreigabe
• USB-Schnittstelle für Datenexport und Druck
• Verfügbare Kammerarten: FD-R, FD-MR, FD-TP, FD-MTP, FD-MT, FD-FT

Übersicht
Die FD-12 Serie Labor-Lyophilisatoren ist für die Gefriertrocknung von Laborproben und Kleinmengenproduktion ausgelegt. Die Geräte kombinieren einen Kondensator und verstellbare Regale aus Edelstahl, eine transparente Trocknungskammer zur Beobachtung und eine Mikroprozessorssteuerung mit grafischer Anzeige zur Überwachung und Protokollierung von Trocknungskurven und wichtigen Parametern.

Merkmale

• Mikroprozessorsteuerung mit 7" Touch-LCD, Anzeige von Trocknungskurve, Vakuum, Kondensatortemp., Laufzeit und Umgebungstemperatur
• Vorfunktionen zur Proben-Vorkühlung
• Hohe Kälteleistung und geringer Geräuschpegel durch DANFOSS (SECOP) Kompressoren mit FCKW-freiem Kältemittel
• Kondensator, Gestelle und Regale aus 304 Edelstahl für Korrosionsbeständigkeit; höhenverstellbare Regale
• Transparente Trocknungskammer zur visuellen Prozessüberwachung
• Kompaktes, standfestes Design für Laborumgebungen
• Kondensatoroptionen: -55°C (Standard), -80°C oder -110°C Doppel-Kaskade für lösungsmittelhaltige Proben (optional)
• Elektrisches Abtauen für schnelle Umlaufzeiten zwischen Läufen (optional)
• Stickstoff-Einblasventil zur Inertisierung und Transferprozessen verfügbar
• Verschiedene Kammerkonfigurationen (normal, Verteiler, Top-Press, T-Typ) für Ampullen-, Flaschen- und Kolbenworkflows
• CE / ISO 9001 / ISO 13485 / ISO 14001 zertifiziert

Typische Proben
Typische Anwendungen umfassen biologische Proben, Vials, Lebensmittelproben, Kleinserien biologischer Produkte und andere für Gefriertrocknung geeignete Materialien; eingesetzt in F&E, QS und Kleinserienproduktion.

Modellbeschreibungen (FD-12 Serienvarianten)
Verfügbare Varianten: FD-12-R, FD-12-R-80, FD-12-R-110, FD-12-MR, FD-12-MR-80, FD-12-MR-110, FD-12-TP, FD-12-TP-80, FD-12-TP-110, FD-12-MTP, FD-12-MTP-80, FD-12-MTP-110, FD-12-FT, FD-12-FT-80, FD-12-FT-110, FD-12-MT, FD-12-MT-80, FD-12-MT-110 — abdeckend Normal-, Verteiler-, Top-Press-, Verteiler-Press- und T-Typ-Konfigurationen für Kolben und Ampullen.

Tabellen / wichtige Vergleichslinien (repräsentativ)
Trocknungskammergröße (Beispiele je Variante)
FD-12 Varianten: Ф260×430 / Ф260×465 / Ф260×490 / Ф260×540 / 430×480 (H×L)
Gesamtregalfläche (m2)
Typische Werte: 0,08–0,12 m2 je nach Variante
Regalgröße / Abstand / Anzahl
Beispiele: Regal Ø Ф200 oder Ф180 mm; Abstand ~70 mm; typ. 3–4 Regale/Schalen je nach Modell
Vial-Ladung (Beispiele)
Vials Ø12 mm: bis zu ~920 Stk.; Ø16 mm: ~480 Stk.; Ø22 mm: ~260 Stk. (variiert nach Modell und Tablettkonfiguration)

Kondensator & Vakuumsystem
Kondensatortemperatur-Optionen: Standard -55°C; optional -80°C oder -110°C Doppel-Kaskade. Beispiel Cold-Trap-Größe: Ф215 × 140 mm; Kapazität ~5 L. Eisabfuhrkapazität: ~4 kg/24 h (typ.). Luftgekühlte Kühlung; Endvakuum bis ≈1 Pa. Vakuumpumpe inklusive (typ. Förderleistung ~2 L/s; Modell variabel). Elektrische Abtauung ermöglicht schnelle Eisfreigabe.

Elektrisch & mechanisch
Installierte Leistung: ~970 W (einige Varianten bis ~1300 W). Spannung: 220 V/50 Hz oder 110 V/60 Hz (optional). Gehäuseabmessungen Beispiele: 580 × 500 × 720 mm (-55°C) oder 770 × 550 × 720 mm (-85°C). Vakuumpumpen-Abmessungen Beispiel: 480 × 140 × 240 mm. Gesamtgewicht variantabhängig (~90–130 kg typisch).

Optionen & Zubehör (Auswahl)

• -80°C oder -110°C Kondensatoroptionen
• RS232 & PC-Software zur Datenprotokollierung
• Elektrische Abtauvorrichtung
• Alternative Kältemittel (R404a, R502, R23 etc.)
• Ölnebelabscheider
• Regalheizung & programmierbare Rezeptsteuerung
• Zusätzliche Tabletts, abnehmbare Trockenbehälterdeckel, Verschließ-/Stopf- und Ampullenschweißvorrichtungen
• Höherleistungs-Vakuumpumpen (z. B. Leybold)

Technische Spezifikationen

• Brand: Labfreez Instruments (FD-12 series)
• Model: FD-12-FT (Varianten der FD-12 Familie)
• Eisabfuhrkapazität (typisch): ~4 kg/24 h
• Cold trap Kapazität: 5 L
• Kondensator-Temperaturoptionen: -55°C Standard; -80°C und -110°C optional
• Endvakuum: ~1 Pa
• Vakuumpumpe: inklusive (typ. Förderleistung 2 L/s; abhängig vom Modell)
• Regalfläche: ~0,08–0,12 m2 (varianteabhängig)
• Regale/Tabletts: typ. 3–4 (varianteabhängig)
• Probenkapazität (Beispiel): 0,8–1,2 L (varianteabhängig)
• Installierte Leistung: ~970 W (variiert; einige bis ~1300 W)
• Spannung: 220 V/50 Hz oder 110 V/60 Hz (optional)
• Gehäuseabmessungen (Beispiele): 580×500×720 mm (-55°C) oder 770×550×720 mm (-85°C)
• Materialien: Kondensator, Regale und Gestelle aus 304 Edelstahl; transparente Trocknungskammer
• Steuerung: 7" Touchscreen, grafische Trocknungskurvenanzeige, USB-Export
• Zertifizierungen: CE, ISO 9001, ISO 13485, ISO 14001
