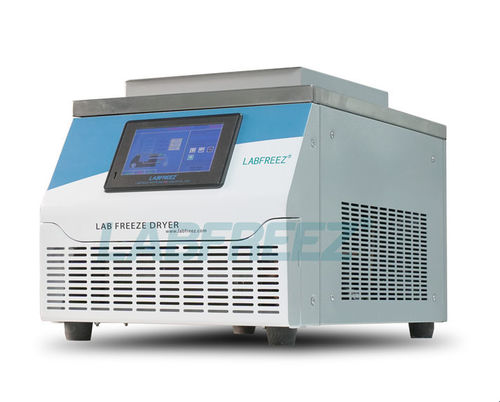

Labor-Gefriertrockner FD-10 series

für die Lebensmittelindustriefür die PharmaindustrieEdelstahl

Kurzbeschreibung

• Kompakter Bank-Lyophilisator zur Gefriertrocknung von Proben, Fläschchen und Kolben
• DANFOSS (SECOP) Kompressoren mit zweistufiger Kühlung und FCKW-freien Kältemitteln
• 7" Touch-LCD mit Labfreez FD: Trocknungskurve, Vakuum und Kondensatortemperatur in Echtzeit
• Standardkondensator <-55°C (‑80°C optional); USB-Datenausgabe; Vakuumpumpe inklusive

Beschreibung
Die FD-10 Serie ist ein Bank-Lyophilisator für die Gefriertrocknung von Laborproben, Lebensmitteln, pharmazeutischen Fläschchen und ähnlichen Artikeln. Geeignet für F&E-Labore, QS und Kleinserienproduktion in Medizin-, Pharma-, Bio- und Lebensmittelbereichen.

Merkmale

• Mikroprozessorsteuerung mit 7" Touch-Display, zeigt Trocknungskurve, Vakuum, Kondensatortemperatur, Laufzeit und Umgebungstemperatur
• Vorgefrierfunktion; transparente Trocknungskammer zur Beobachtung
• Hohe Kälteleistung und niedrige Geräuschentwicklung durch DANFOSS (SECOP) Kompressor; luftgekühlt
• Kondensator, Regale und Gestelle aus 304 Edelstahl; höhenverstellbare Regale; abnehmbare Teile für Reinigung
• Kondensator-Heizdauung (elektrisch optional) für schnelle Eisentnahme
• -55°C Kondensator standard für wässrige Proben; -80°C Doppelkreislauf für lösungsmittelhaltige Proben (optional)
• Kammetypen: R, MR, TP, MTP, MT, FT für Fläschchen, Kolben und Mehrfachanschlüsse
• Zertifizierungen: CE, ISO 9001, ISO 13485, ISO 14001

Modelle / Verfügbare Kammer-Typen

• FD-10-R: Normtyp

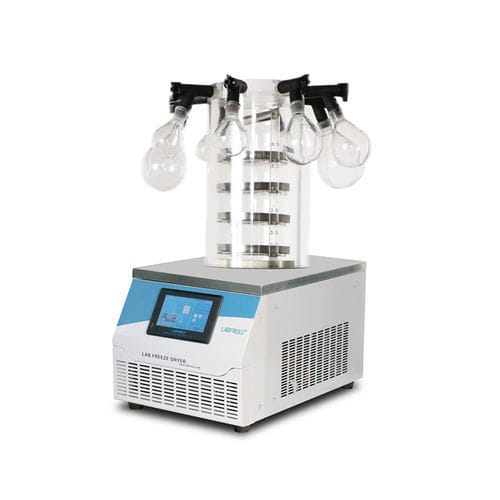

• FD-10-MR: Stopfen + Kolben (Multi-Konfiguration)
• FD-10-TP: Stopfgerät Top-Press
• FD-10-MTP: Kolbensystem
• FD-10-MT: Mehrfachanschlussverteiler

Technische Tabellen (Zusammenfassung)
Modell | Trockenkammer Größe (D×H) | Gesamte Regalfläche | Regalgröße | Regalanzahl | Tablettanzahl
FD-10-R | Φ260×430 mm | 0,12 m² | Φ200 × 4 pcs | 4 pcs | 4 pcs
FD-10-MR | Φ260×465 mm | 0,12 m² | Φ200 × 4 pcs | 4 pcs | 4 pcs
FD-10-TP | Φ260×490 mm | 0,08 m² | Φ180 × 3 pcs | 3 pcs | 3 pcs
FD-10-MTP | Φ260×540 mm | 0,08 m² | Φ180 × 3 pcs | 3 pcs | 3 pcs

Vial-Beladung (Beispiele) | FD-10-R | FD-10-MR | FD-10-TP | FD-10-MTP
Ø12 mm | 920 Stk | 920 Stk | 560 Stk | 560 Stk
Ø16 mm | 480 Stk | 480 Stk | 285 Stk | 285 Stk
Ø22 mm | 260 Stk | 260 Stk | 165 Stk | 165 Stk

Probenkapazität | FD-10-R / FD-10-MR | FD-10-TP / FD-10-MTP
1,2 L (R / MR) | 0,8 L (TP / MTP)

Kondensatortemp. | <-55°C (Standard); -80°C optional
Kaltfallen-Größe | Φ215 × 140 mm (Tiefe × Höhe)
Eisentfernungs-Kapazität | 3–4 kg / 24 h (typ.)
Kühlart | Air-cooled
Auftauart | Natürlich (elektrisch optional)
Endvakuum | < 5 Pa (leer)
Vakuumpumpe | Inklusive (2 L/s Standard; hochwertig optional)
Pumpenleistung | 2 L/s
Installationsleistung | 970 W
Spannung | 220 V / 50 Hz oder 110 V / 60 Hz
Abmessungen (Beispiel) | 460 × 625 × (370+430) mm (ca.)
Gewicht (Beispiel) | FD-10-R: 100 kg; FD-10-MR: 110 kg; FD-10-TP: 105 kg; FD-10-MTP: 120 kg; FD-10-MT: 65 kg

Standardausstattung

• Edelstahl-Kondensator mit Öffnung; abgerundete Kanten für Korrosionsbeständigkeit und einfache Reinigung
• Abnehmbare Edelstahl-Regale und Gestelle (verstellbarer Abstand); 4 oder 6 Regale optional
• Edelstahl-Vorkühlgestell mit Metallabdeckung; geformtes Glas-Trocknungsgefäß
• DANFOSS (SECOP) Kompressor, Kondensatorlüfter, LCD-Touchdisplay; Verlaufsdaten und USB-Export

Optionale Teile

• -80°C Kondensator
• RS232 & Datenverwaltungssoftware
• Elektrische Auftauvorrichtung
• Alternative Kältemittel (R404a, R502, R23, etc.)
• Hochwertige Leybold Vakuumpumpe; Ölnebelabscheider
• Beheizbare Regale & programmierbare Segmentsteuerung (bis zu 16 Programme, 36 Segmente je Programm)
• Zusätzliche Tabletts, abnehmbarer Deckel für Trocknungsbehälter, verschiedene Kolbengrößen, Flaschenverschließer, Ampullenverschließer

Technische Daten

• Serie: FD-10 Series (Bank-Labor-Gefriertrockner)
• Typische Kondensatortemperatur: <-55°C Standard; -80°C optional
• Pumpenleistung: 2 L/s (Standardpumpe inklusive)
• Endvakuum: <5 Pa (leer)
• Installationsleistung: 970 W; Spannung: 220 V/50 Hz oder 110 V/60 Hz
• Abmessungen (ca.): 460 × 625 × (370+430) mm; Gewicht: ~65–120 kg (modellabhängig)
• Probenkapazität: bis zu ~1,2 L (modellabhängig); Fläschchenkapazität: bis zu ~920 (Ø12 mm)
• Regalfläche: bis zu 0,12 m²; Eisentfernung: ~3–4 kg/24 h
• Kühlung: Air-cooled; Kompressor: DANFOSS (SECOP); Steuerung: 7" Touch-LCD, Datenlogging und USB-Export
• Kammertypen: R, MR, TP, MTP, MT, FT
