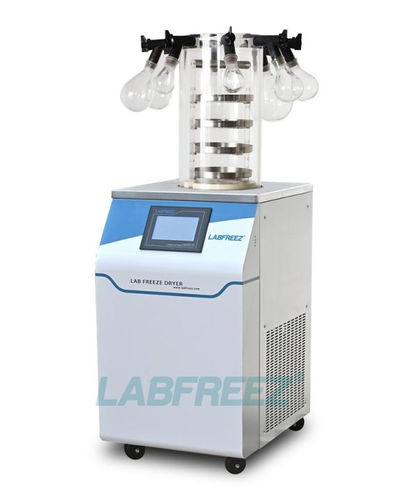

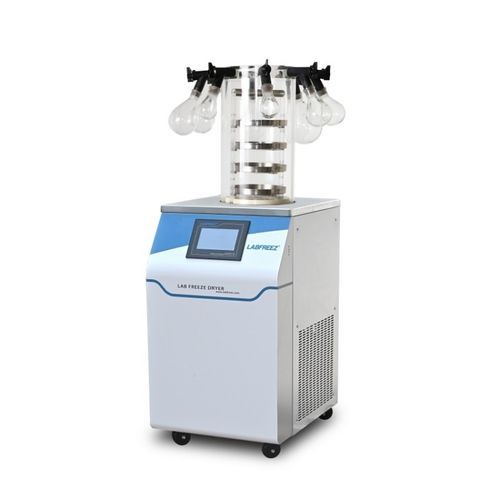

Labor-Gefriertrockner FD-12-MR

Pilotfür die Lebensmittelindustriefür die Pharmaindustrie

Produkt-Kurzeigenschaften

• DANFOSS Secop Kompressoren (Deutschland)
• Zweistufige Kühltechnologie mit FCKW-freien Kältemitteln, wartungsfreundlich
• 7" großes Touch-Display mit Labfreez® FD Management-Grafik
• Anzeige von Trocknungskurve, Vakuum, Kondensator-Temperatur, Laufzeit und Umgebungstemperatur
• Standardkondensator -55 °C; -80 °C und -110 °C optional für lösungsmittelhaltige oder niedrig-eutektische Proben
• Optionales Herdplatten-/Regalheizprogramm
• Kondensator-Heiz-Abtauung für schnelle Eisentfernung
• USB-Schnittstelle für Datentransfer und Druck
• Verfügbare Kammerarten: FD-R, FD-MR, FD-TP, FD-MTP, FD-MT, FD-FT Serien

Merkmale

• Mikroprozessorsteuerung & LCD-Touch-Display mit Anzeige von Trocknungskurve, Vakuum, Kondensatortemperatur, Laufzeit und Umgebungstemperatur
• Vor-Einfrierfunktion für Proben
• Hohe Kühlleistung und niedrige Geräuschentwicklung durch DANFOSS (SECOP) Kompressor mit FCKW-freiem Kältemittel
• 304-Edelstahlkondensator, Tischoberteile, Gestelle & Regale korrosionsbeständig und leicht zu reinigen; Regalhöhe verstellbar
• Transparente Trocknungskammer für sichere, einfache Beobachtung
• Kompaktes Design und einfache Bedienung für Laborabläufe
• Für wasserbasierte Proben: -55 °C Kondensator wirtschaftlich; für lösungsmittelhaltige Proben oder niedrige Eutektikpunkte: -80 °C Dual-Kaskade oder -110 °C optional
• Elektrische Heiz-Abtauung optional für schnelle Durchlaufzeiten
• Nitrogen-Aufblasventil optional
• Mehrere Konfigurationen: Normale Ausführung, Top-press, Multi-Manifold T und Multi-Manifold Top-press
• CE / ISO 9001 / ISO 13485 / ISO 14001 Zertifizierungen (wie angegeben)

Modellbeschreibung / Anwendungsbereich

• FD-12 Serien Labor-Gefriertrockner (Lyophilisatoren) eignen sich für die Gefriertrocknung von Laborproben und die Kleinserienproduktion
• Kammervarianten unterstützen Vials, Flaschen, Ampullen, Manifold-Anschlüsse und Top-Press-Konfigurationen zur Anpassung an verschiedene Probenarten und Arbeitsabläufe
• Typische Probenarten: Laborproben, Lebensmittelproben, Vials, biologische Bulk-Proben und ähnliche Materialien

Spezifikationen der FD-12 Labor-Gefriertrockner (kompakte Darstellung, Werte je Modell)
Modellgruppen: FD-12-R / FD-12-R-80 / FD-12-R-110 ; FD-12-MR / FD-12-MR-80 / FD-12-MR-110 ; FD-12-TP / FD-12-TP-80 / FD-12-TP-110 ; FD-12-MTP / FD-12-MTP-80 / FD-12-MTP-110 ; FD-12-FT / FD-12-FT-80 / FD-12-FT-110 ; FD-12-MT / FD-12-MT-80 / FD-12-MT-110
Trocknungskammergröße: FD-12-R: Φ260×430 mm ; FD-12-MR: Φ260×465 mm ; FD-12-TP: Φ260×490 mm ; FD-12-MTP: Φ260×540 mm ; FD-12-FT: 430×480 mm (H×L) ; FD-12-MT: 430×480 mm (H×L)
Gesamtregalfläche: FD-12-R / FD-12-MR: 0,12 m2 ; FD-12-TP / FD-12-MTP: 0,08 m2 ; FT/MT: nicht anwendbar
Regalgröße: FD-12-R / FD-12-MR: Φ200 mm ; FD-12-TP / FD-12-MTP: Φ180 mm
Regalabstand: 70 mm (typisch über anwendbare Modelle)
Anzahl Regale: typischerweise 4 (R/MR) oder 3 (TP/MTP) je nach Modell
Anzahl Tabletts: R/MR: 4 Tabletts ; TP/MTP: 3 Tabletts
Vial-Beladung (Beispiele nach Vial-Ø): Ø12 mm — R/MR: 920 Stk ; TP/MTP: 56 Stk ; Ø16 mm — R/MR: 480 Stk ; TP/MTP: 285 Stk ; Ø22 mm — R/MR: 260 Stk ; TP/MTP: 165 Stk
Probentragfähigkeit (typisch): R/MR: 1,2 L ; TP/MTP: 0,8 L
Kolben/Flaschen-Unterstützung: Manifold/Top-press Varianten unterstützen Flaschenbeladung (z. B. bis zu 8 Flaschen bei manchen Manifold-Modellen)
Trockengestell / Kaltfalleinsatz: bei anwendbaren Modellen enthalten
Regelheizprogramm: optional (speichert mehrere Programme; Segmentsteuerung optional verfügbar)
Kondensatortemperatur-Optionen: Standard -55 °C ; optional -80 °C ; optional -110 °C für lösungsmittelhaltige/niedrig-eutektische Proben
Kaltfallegöße & Kapazität: Φ215 × 140 mm (Tiefe × Höhe) ; ~5 L Kapazität
Eisabfuhrkapazität: ~4 kg / 24 h (nominell, modellabhängig)
Kühlungsart: luftgekühlt (Standard)
Abtautyp: elektrische Heiz-Abtauung optional

Lieferumfang / Standardkonfiguration (Übersicht)

• Edelstahlkondensator mit Öffnung; Edelstahl-Bedienoberseite; nahtlose korrosionsbeständige Schweißung und abgerundete Ecken
• Edelstahlregale & Gestell (abnehmbar, höhenverstellbar); 4 oder 6 Regale optional
• Edelstahl-Vorkühlgestell mit Metallabdeckung
• Integralspritzgegossener Kunststoff-Trocknungstrommel
• SECOP (DANFOSS) Kompressor, Kondensatorlüfter, LCD-Touch-Display; historische Datenspeicherung und USB-Export
• Vakuumpumpe enthalten (typische Pumpenleistung für FD-12 Familie: 2 L/s; Pumpenspezifikationen separat verfügbar)

Hinweise

• Optionale Artikel verfügbar: -80 °C Kondensator, -110 °C Kondensator, RS232 & PC-Software, zusätzliche Tabletts, Anti-Rücklauf-Ölvorrichtung, Ölnebel-Filter, Leybold Vakuumpumpen-Option, Verschluss/Stopfen für Vials oder Ampullenversiegelungsgeräte, Eutektikpunkt-Prüfvorrichtung, abnehmbare Abdeckung für Trocknungstrommel und mehr (bitte Original-Produktblatt für Artikelcodes konsultieren)
• Viele Modellvarianten (R, MR, TP, MTP, FT, MT) decken unterschiedliche Behälter und Prozesse ab (Vials, Flaschen, Ampullen, Manifold-Anschlüsse, Stoppering)

Technische Merkmale / Spezifikationen

• Modell (Handelsbezeichnung): FD-12-MR (FD-12 Serie, MR Manifold-Variante)
• Standard-Kondensatortemperatur: -55 °C (Optionen: -80 °C / -110 °C)
• Kaltfallen-Kapazität: 5 L
• Eisabfuhrkapazität (nominell): ~4 kg / 24 h
• Endvakuum: ~1 Pa (systemnominal)
• Vakuumpumpe: enthalten (Standardleistung ~2 L/s für FD-12 Familie; optionale Pumpen verfügbar)
• Installierte Leistung (Beispiel): ~970 W (typisch für -55 °C Ausführung); höhere Leistung für Niedertemperatur-Kondensatoren
• Spannung: 220 V / 50 Hz oder 110 V / 60 Hz (optional)
• Gehäusemaße (Beispiel): ~580×500×720 mm (-55 °C Variante); größere Stellflächen für -80/-110 °C Varianten
• Gesamtgewicht (Beispiele): ~90–130 kg je nach Modell und Optionen
• Steuerung & Daten: 7" Touch-LCD, Anzeige der Trocknungskurve, USB-Export für Daten/Druck; optionales Regalheizprogramm
